产品介绍Product Introduction

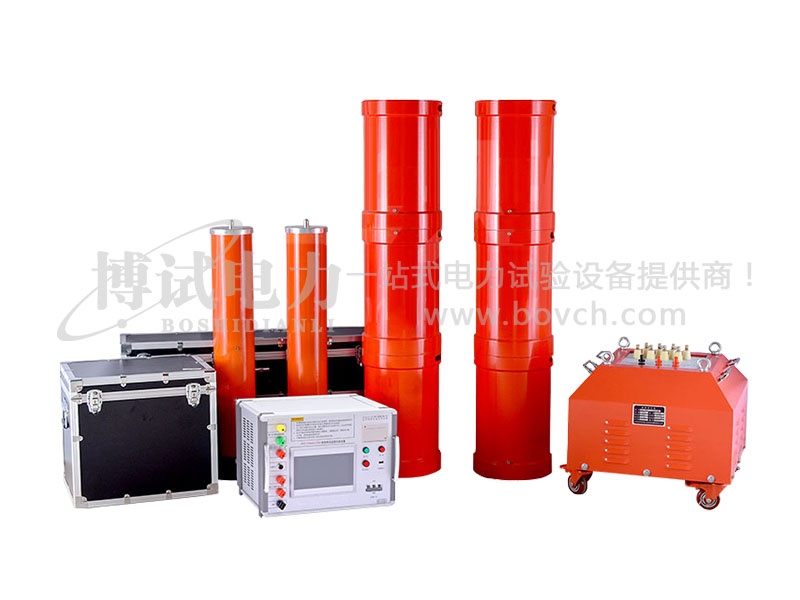

串联谐振装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。
产品特点Product Parameters
1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作,以保护式品。
2、整个装置单件重量很轻,便于现场使用。
3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度,工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。
7、操作界面支持语言切换功能,可同时支持多国语言自由切换,默认为中英文切换,其它语言可定制。
8、系统内置串联谐振参数计算器,可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流,以及电缆电容量。
产品参数Product Characteristics
工作环境
环境温度 |
-100oC-50oC |
相对湿度 |
≤90%RH |
海拔高度 |
≤1000m |
装置主要技术参数及功能
额定容量 |
324kVA |
输入电源 |
三相380V电压,频率为50Hz |
额定电压 |
54kV |
额定电流 |
6A |
工作频率 |
30-300Hz |
装置输出波形 |
正弦波 |
波形畸变率 |
输出电压波形畸变率≤1% |
工作时间 |
额定负载下允许连续60min;过压1.1倍1分钟 |
温升 |
额定负载下连续运行60min后温升≤65K |
品质因素 |
装置自身Q≥30(f=45Hz) |
保护功能 |
对被试品具有过流、过压及试品闪络保护(详见变频电源部分) |
测量精度 |
系统有效值1.5级 |

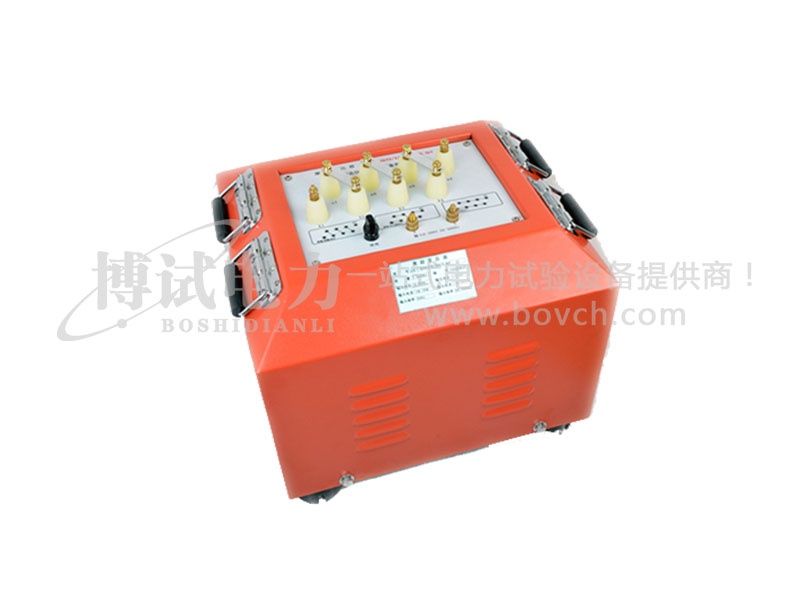

激励变压器
额定容量 |
9kVA |
输入电压 |
0-400V,单相 |
输出电压 |
3kV |
结构 |
干式 |
重量 |
约50kg |

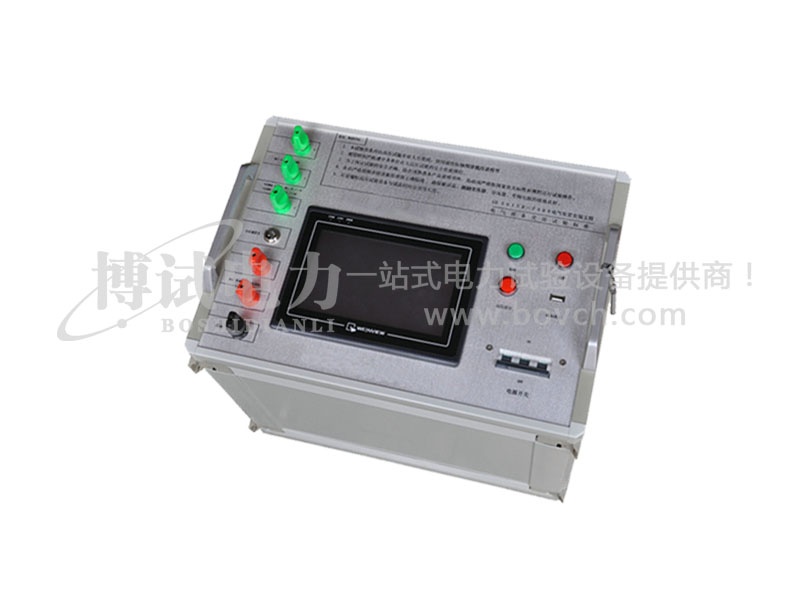

变频电源
额定输出容量 |
18kW |
工作电源 |
380±10%V(三相),工频 |
输出电压 |
0-400V,单相 |
额定输入电流 |
45A |
额定输出电流 |
45A |
电压分辨率 |
0.01kV |
电压测量精度 |
1.5% |
频率调节范围 |
30-300Hz |
频率调节分辨率 |
≤0.1Hz |
频率稳定度 |
0.1% |
运行时间 |
额定容量下连续60min |
噪声水平 |
≤50dB |

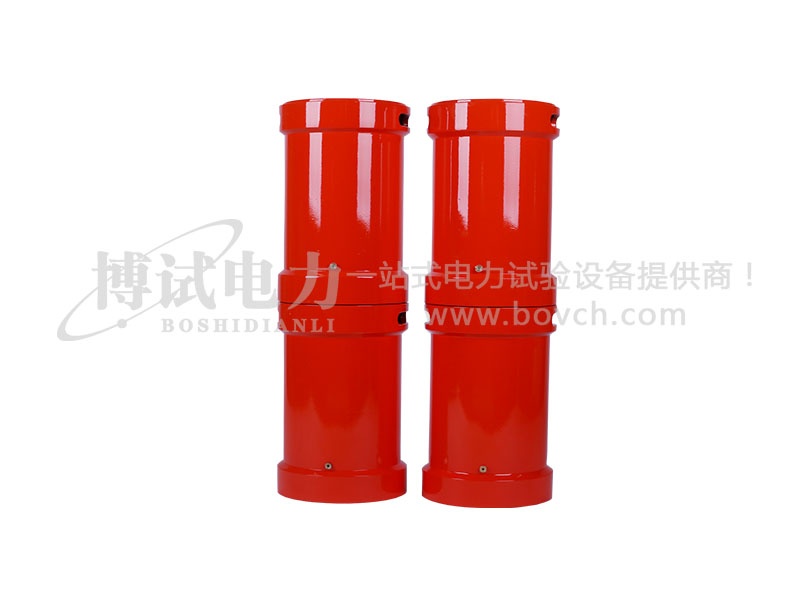

高压电抗器
额定容量 |
54kVA |
额定电压 |
27kV |
额定电流 |
2A |
电感量 |
68H/单节 |
品质因素 |
Q≥30(f=45Hz) |
结构 |
干式 |
重量 |
约75kg |

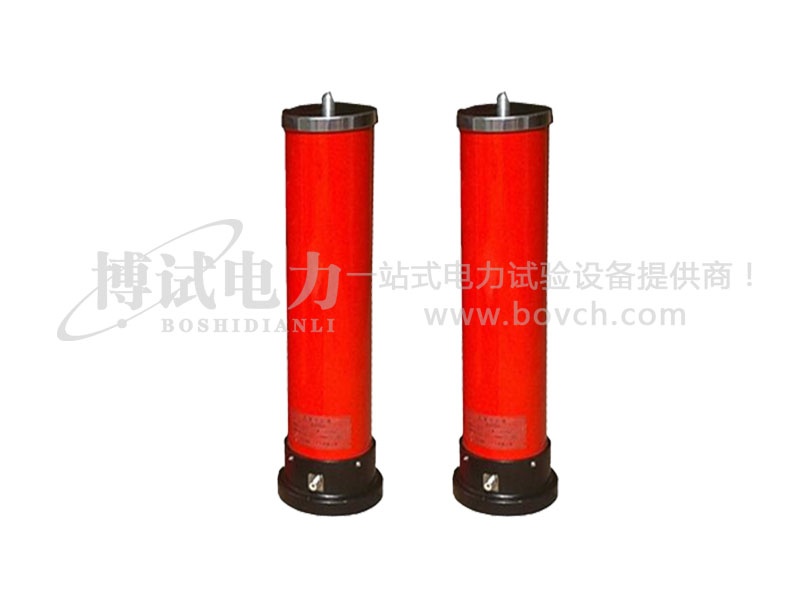

电容分压器
额定电压 |
60kV |
高压电容量 |
2500pF |
介质损耗 |
tgσ≤0.5% |
分压比 |
1000:1 |
测量精度 |
有效值1.5级 |
重量 |
约10kg |
