产品介绍Product Introduction

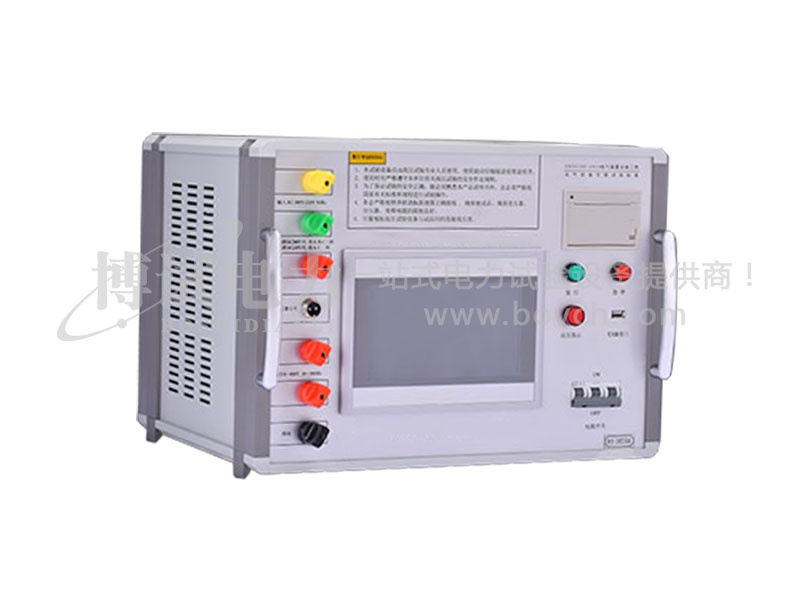

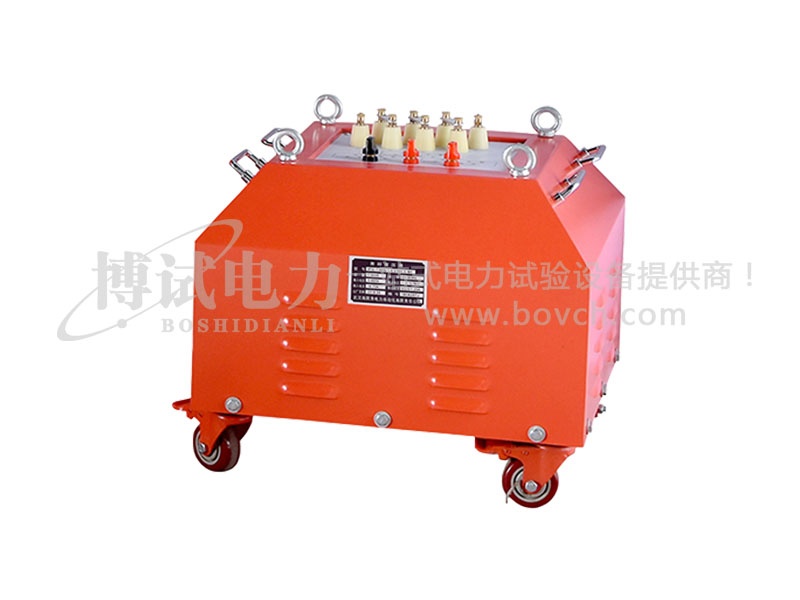

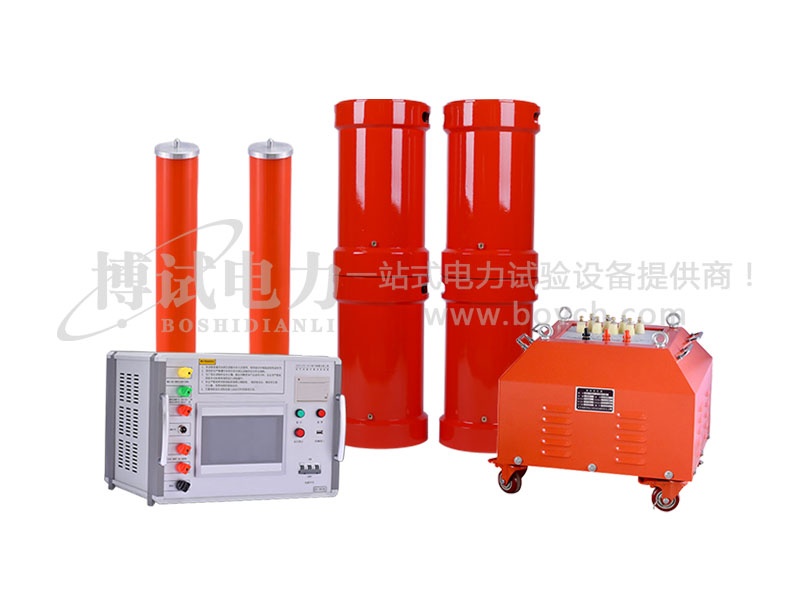

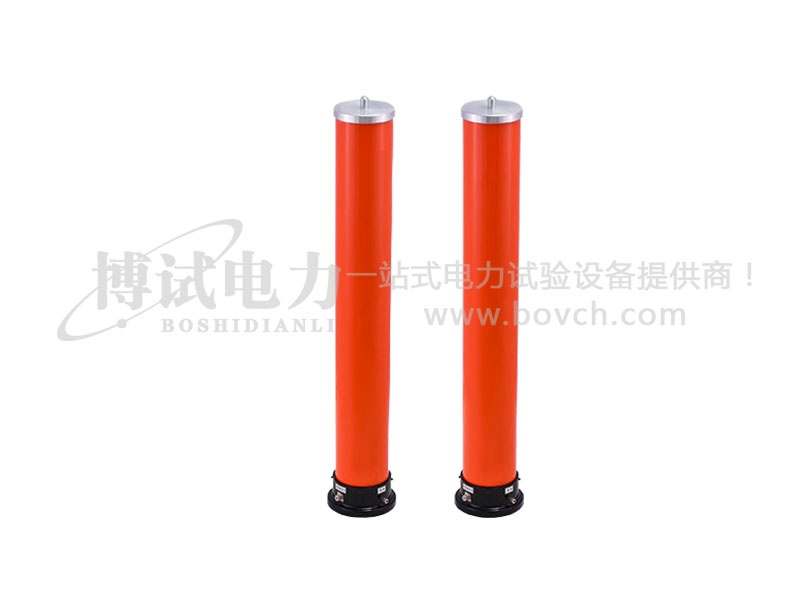

电缆交流耐压串联谐振设备采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。该装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

产品特点Product Parameters

1、35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生。
2、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运。
3、电源采用220V单相电源或380V三相电源,方便现场取电。

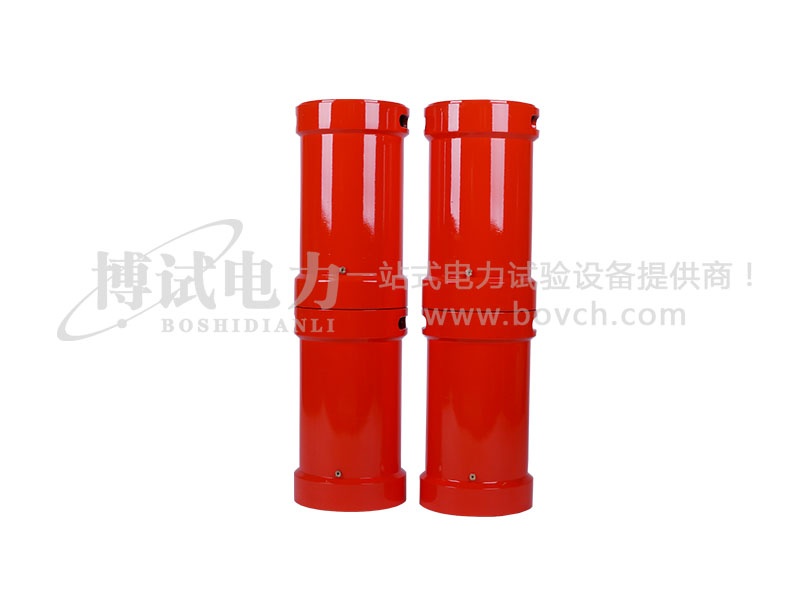

4、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车。
6、操作界面支持语言切换功能,可同时支持多国语言自由切换,默认为中英文切换,其它语言可定制。
7、系统内置串联谐振参数计算器,可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流,以及电缆电容量。

产品参数Product Characteristics

额定输出电压 0~220kV(AC有效值)及以下
输出频率 30~300Hz
谐振电压波形 纯正弦波,波形畸变率≤1.0%
满负载工作时间 连续工作时间60min
系统品质因素 最大负载下≥20
频率调节细度 0.1Hz
不稳定度 ≤0.01%
工作电源 单相220V或三相380V±10%,工频50Hz±5%
