产品介绍Product Introduction

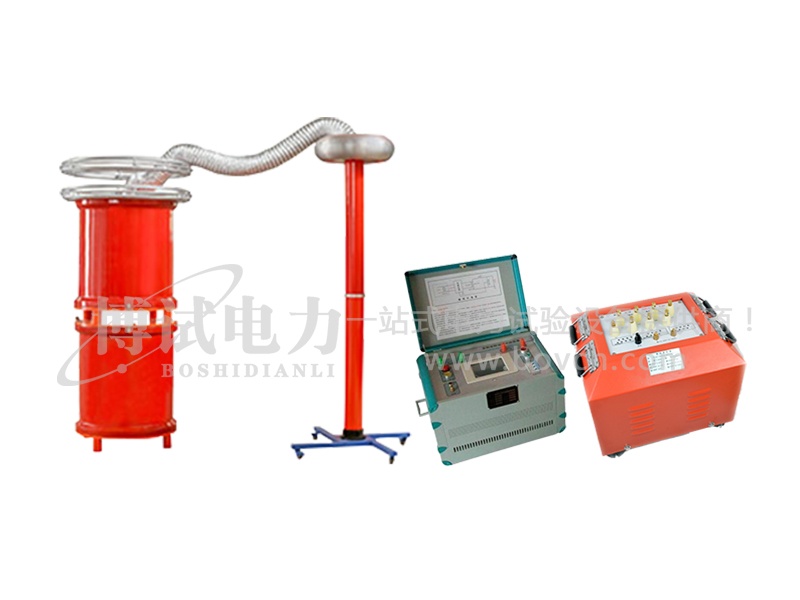

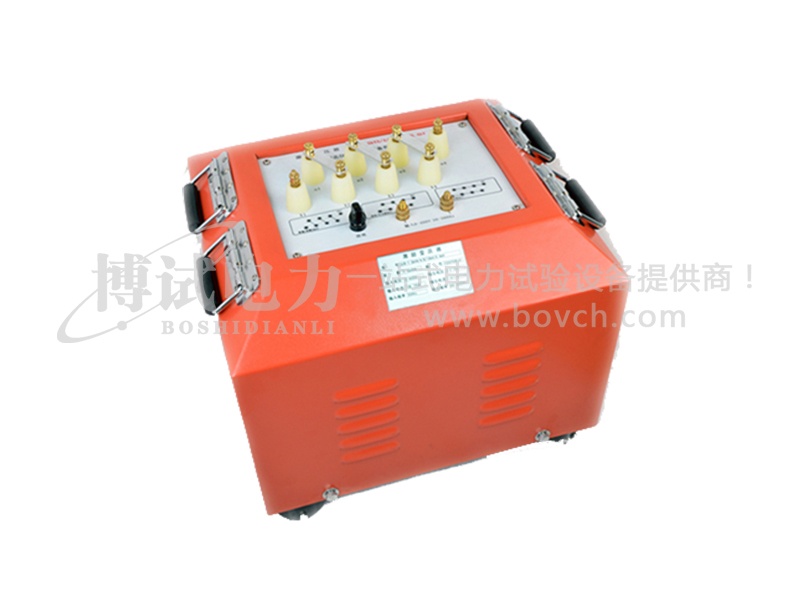

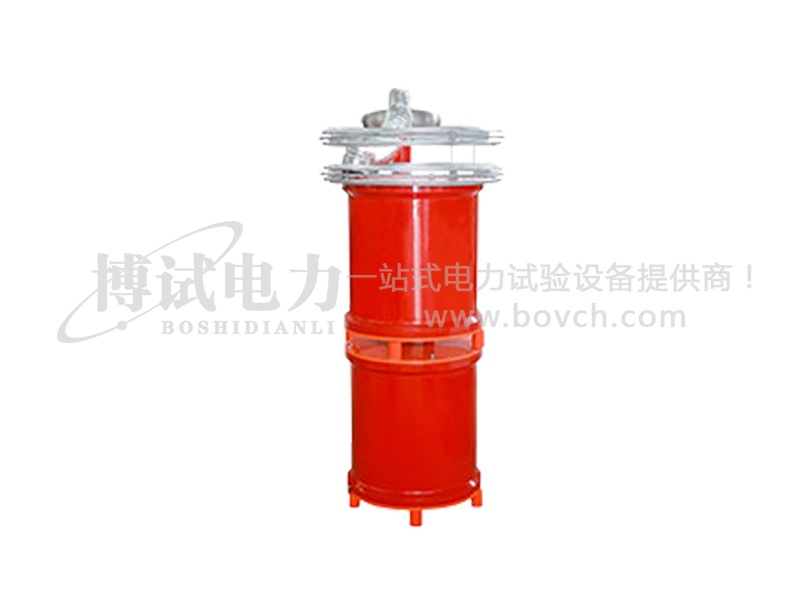

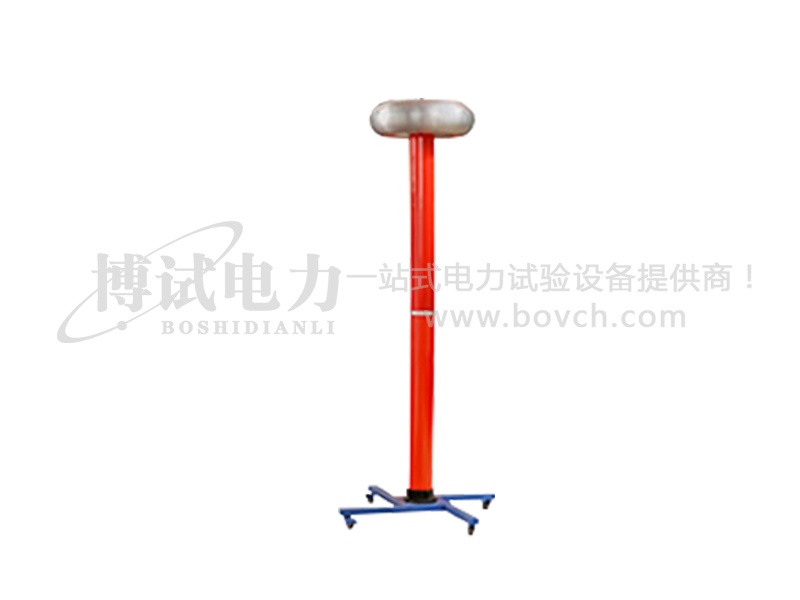

变频串联谐振交流耐压装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。

产品特点Product Parameters

1、同电压等级、同容量的电抗器其体积较小、重量较轻，在额定负载时温升小，采用干式浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频电源控制箱容量裕度大，保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，单相220V或是三相380V输入电源通用，方便现场取电。
3、配置灵活，可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
4、操作界面支持语言切换功能，可同时支持多国语言自由切换，默认为中英文切换，其它语言可定制。
5、系统内置串联谐振参数计算器，可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流，以及电缆电容量。

产品参数Product Characteristics

额定输出电压 0～1000kV及其以下
输出频率 30～300Hz
谐振电压波形 纯正弦波，波形畸变率≤1.0%
工作时间 满功率连续工作时间60min
品质因数 30~90
频率调节灵敏度 0.1Hz
不稳定度 ＜0.05%
工作电源 单相220V或三相380V±10%
工频50Hz±5%

系列产品配置(适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz))

产品型号名称 变频源 谐振电抗器 激励变压器 分压器 适用范围
BSXZ-50/50 4kW 25kV/1A二台(干式) 4kVA(干式) 50kV 1000kVA及以下10kV电力变。10kV开关、母线、PT、CT等。10kV(300mm2)电缆≤1.0km
BSXZ-108/108 6kW 27kV/1A四台(干式) 6kVA(干式) 110kV 31500kVA及以下35kV电力变。35kV开关、母线、PT、CT等。10kV(300mm2)电缆≤2km。35kV (300mm2)电缆≤0.5km
BSXZ-200/200 10kW 50kV/1A四台(干式) 10kVA(干式) 200kV 50000kVA及以下110kV电力变。110kVGIS、PT、CT等(预防性试验)。35kV(300mm2)电缆≤1.0km。10kV (300mm2)电缆≤2.0km
BSXZ-270/270 15kW 45kV/1A六台(干式) 15kVA(干式) 300kV 50000kVA及以下110kV电力变。110kVGIS、PT、CT等。35kV(300mm2)电缆≤1.2km。10kV (300mm2)电缆≤3.0km
BSXZ-800/400 30kW 50kV/2A八台(干式);
100kV/2A四台(油浸式)		 30kVA(干式);
30kVA(油浸式)		 400kV 80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。110kV/220kVGIS、PT、CT等。35kV(300mm2)电缆≤2.0km。110kV (300mm2)电缆≤0.7km
BSXZ-1600/800                60kW 200kV/2A四台(油浸式) 60kVA(干式) 800kV 80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。500kVGIS、PT、CT等。220kV开关、GIS、PT、CT等。110kV(400mm2)电缆≤1.5km。220kV (400mm2)电缆≤1.0km
