产品介绍Product Introduction

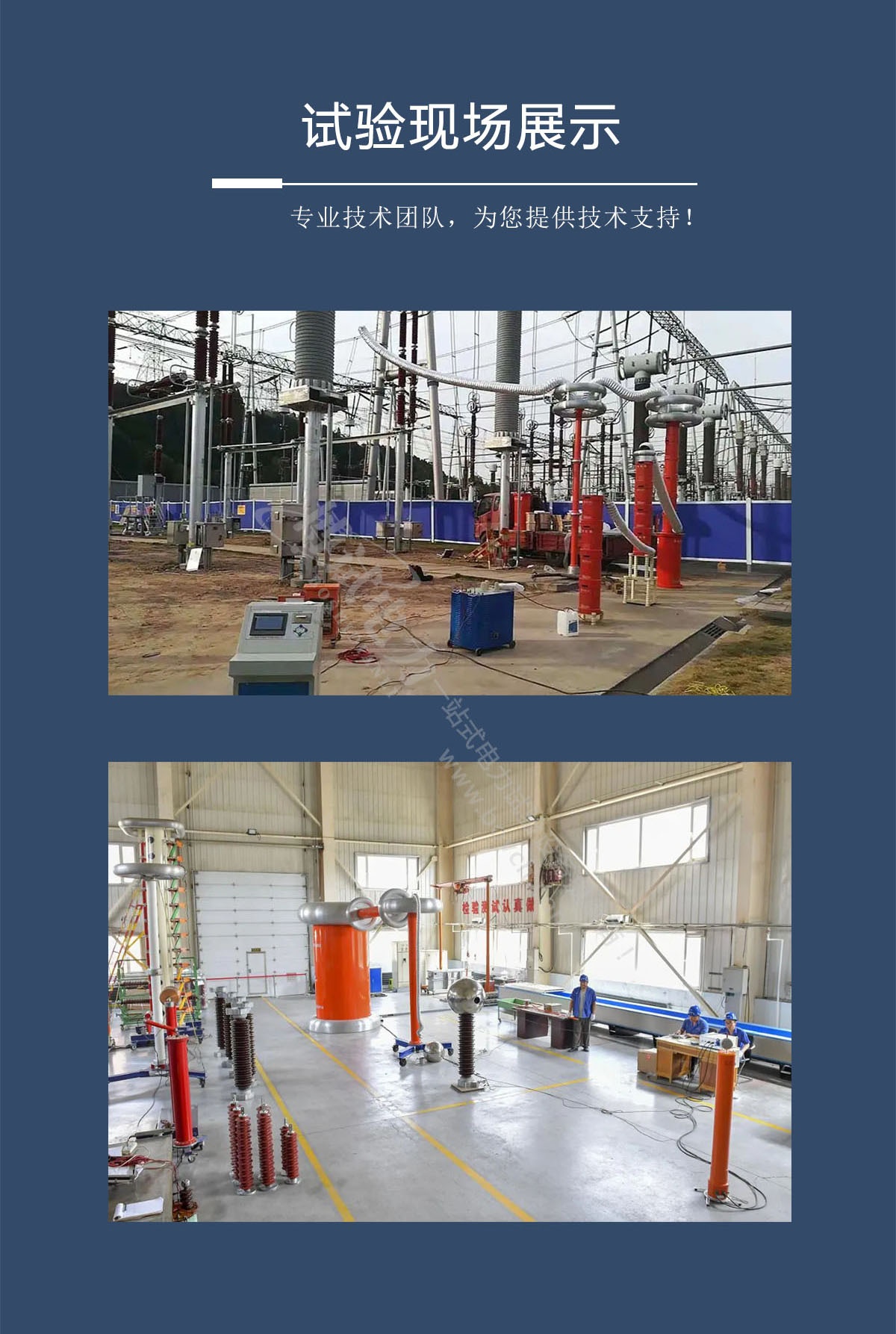

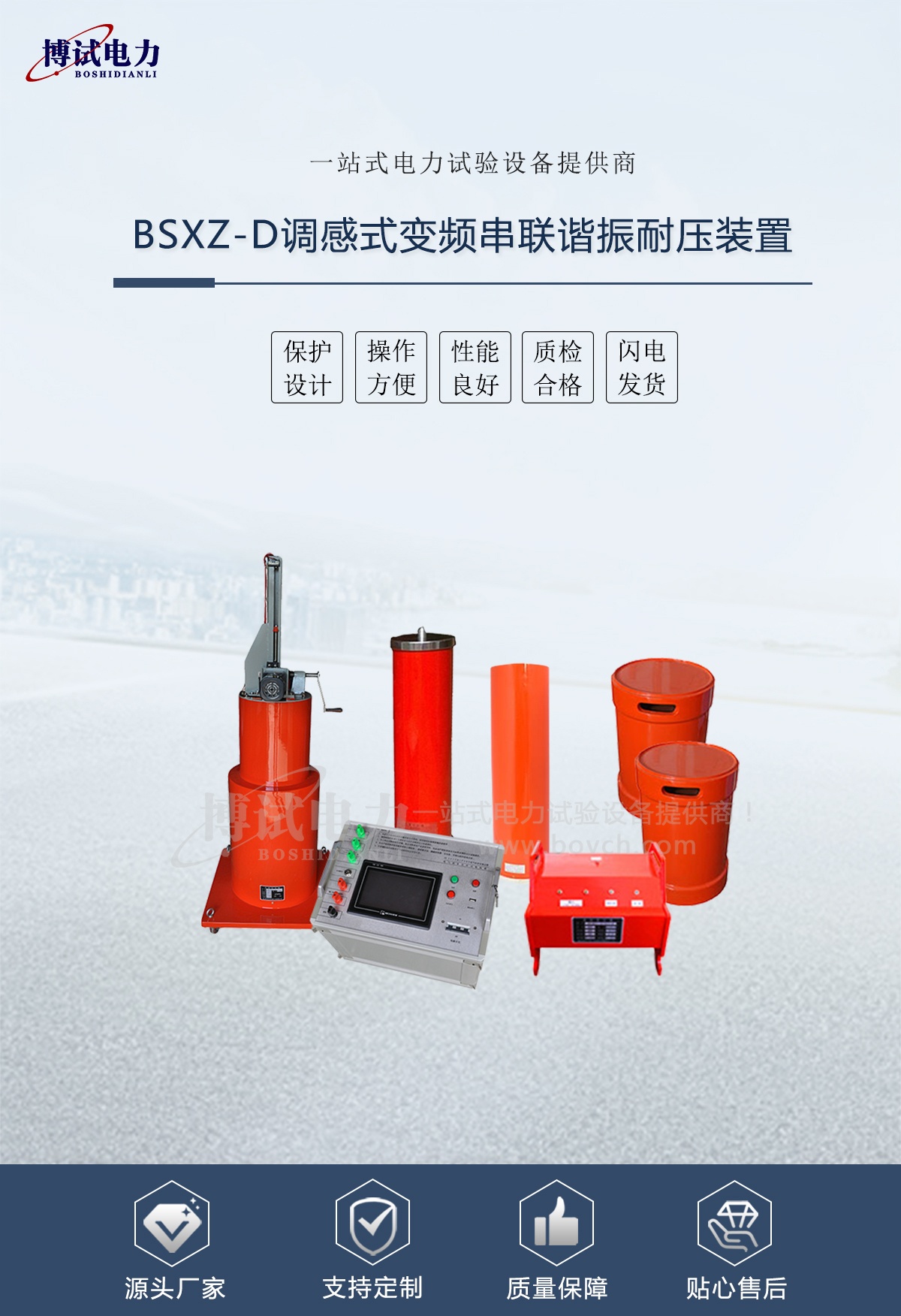

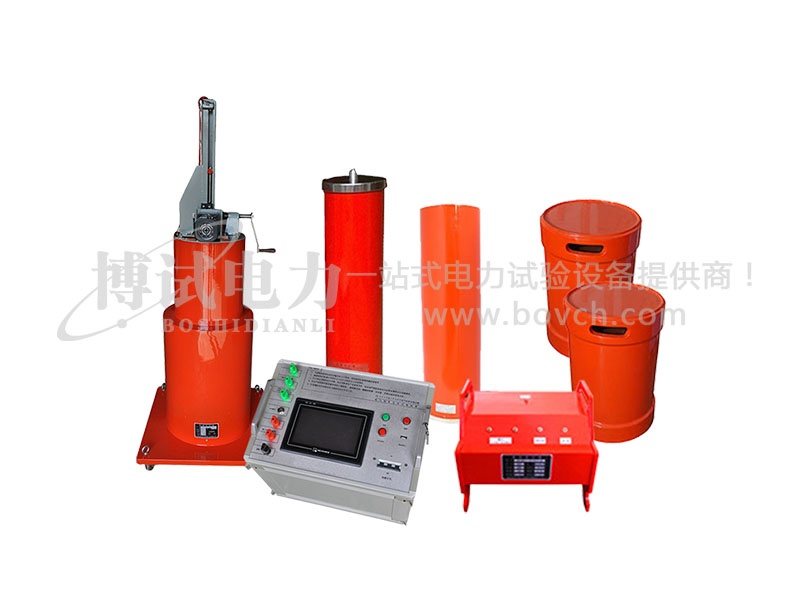

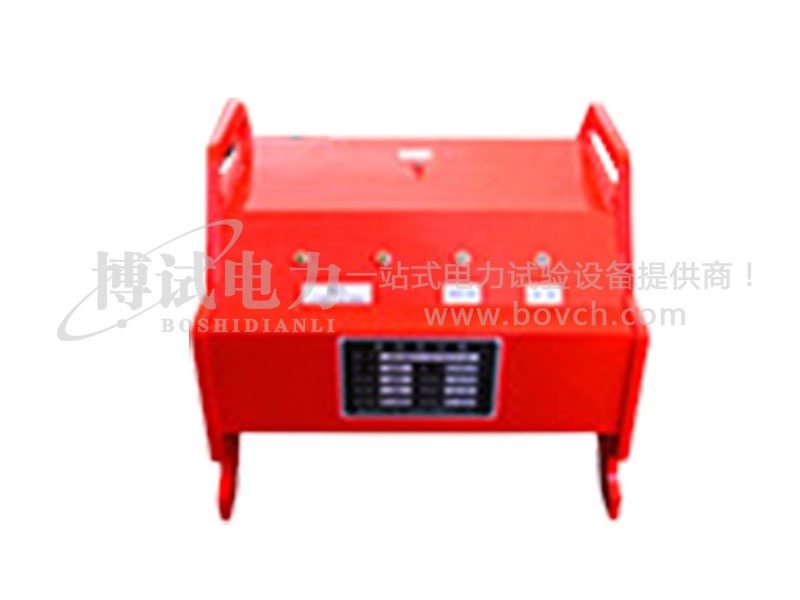

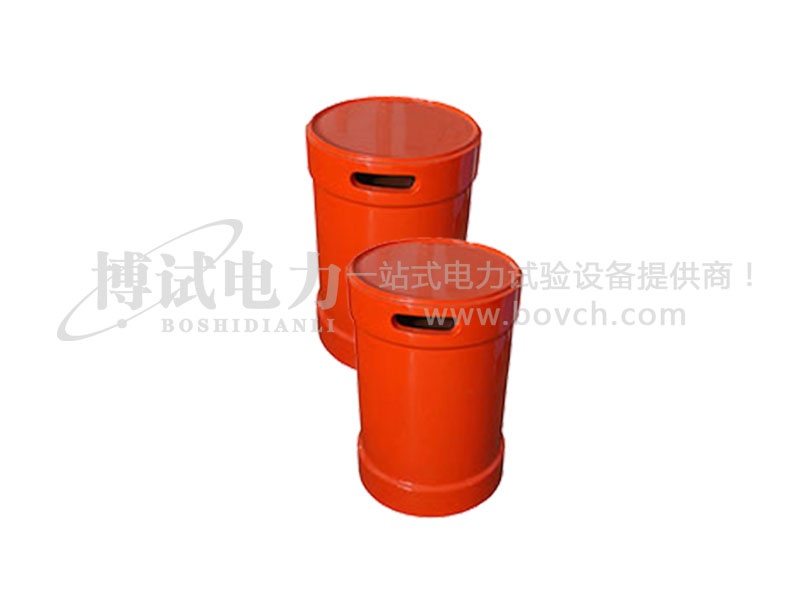

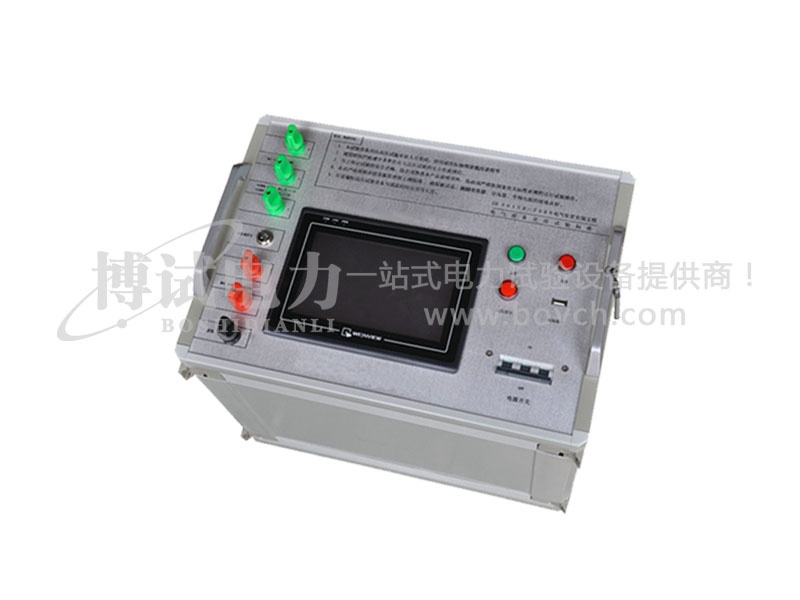

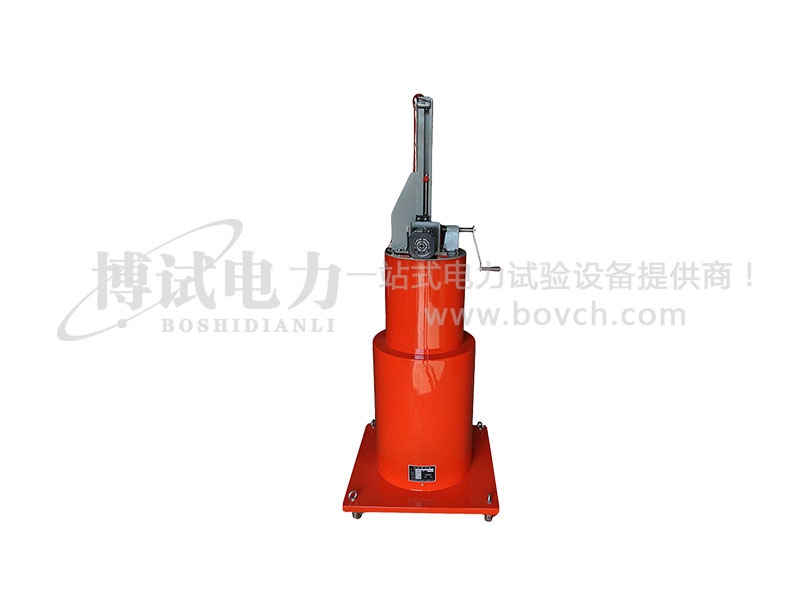

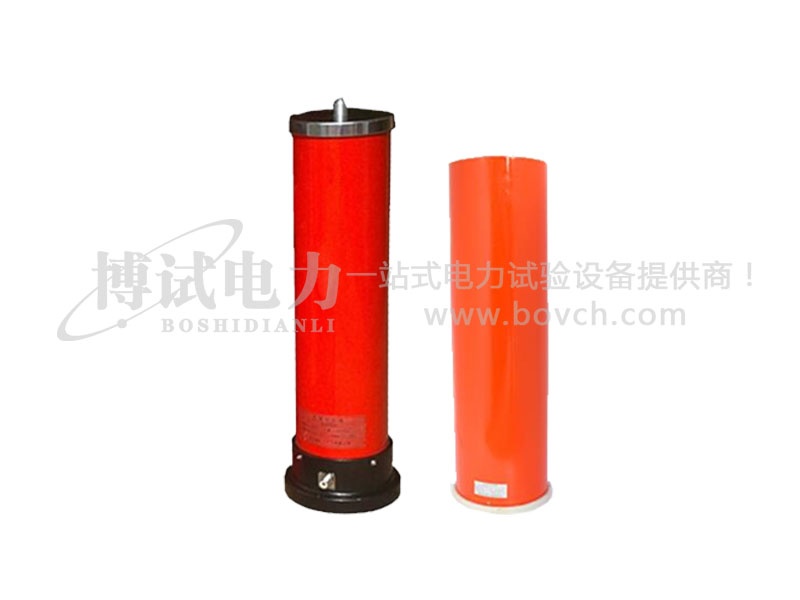

调感式变频串联谐振耐压装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造,电抗器采用两只分开设计。装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

产品特点Product Parameters

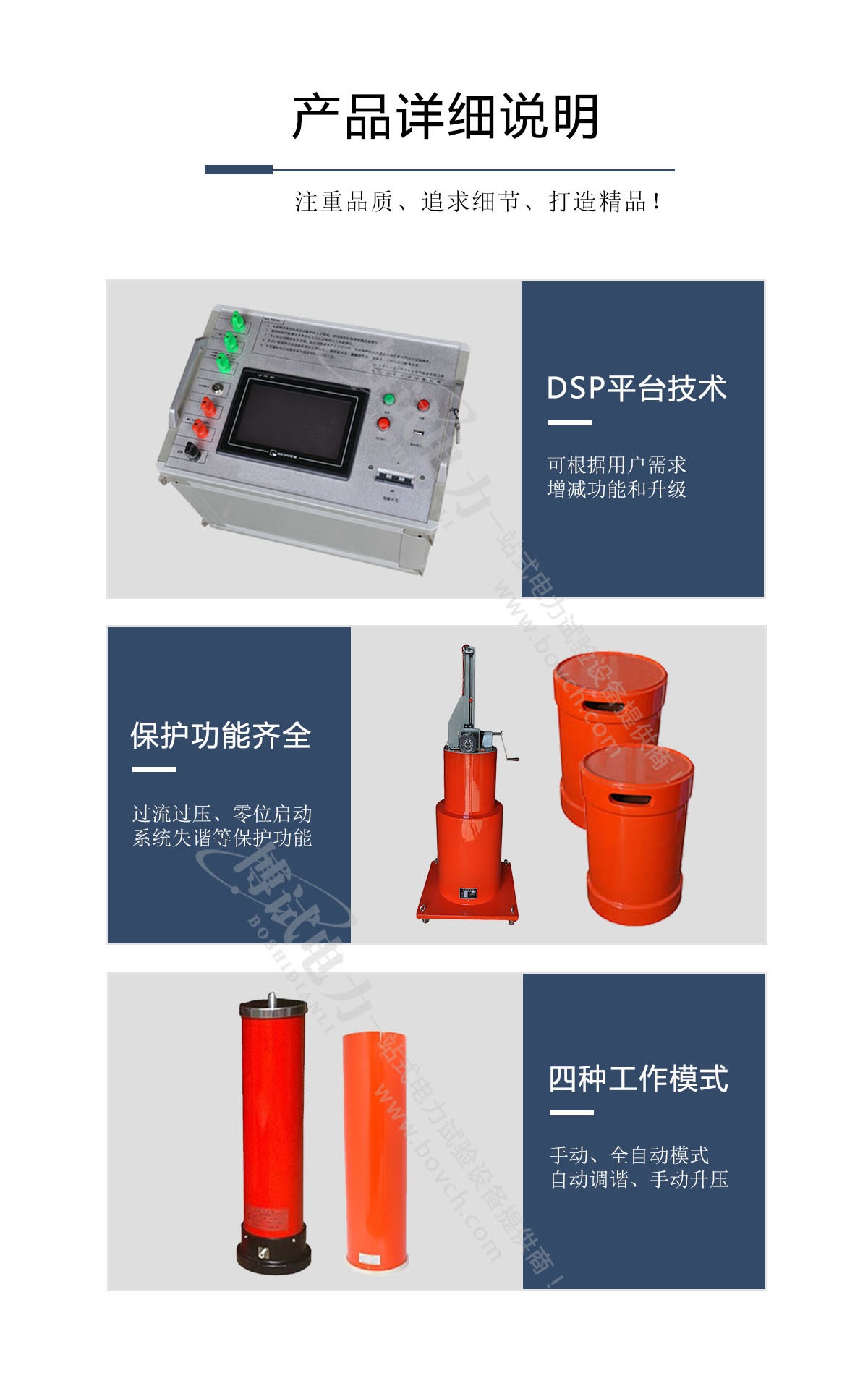

1、具有过压、过流、零位启动、系统失谐(闪落)等保护功能,过压过流保护值可以根据用户需要整定,试品闪落时闪落保护动作并能记下闪落电压值,以供试验分析。
2、整个装置单件重量很轻,最大不超过40kg,便于现场使用。
3、具有四种工作模式,方便用户根据现场情况灵活选择,提高试验速度工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。

产品参数Product Characteristics

额定输出电压 0~50kV(AC有效值)
输出频率 45~65Hz
谐振电压波形 纯正弦波,波形畸变率≤1.0%
工作制 满功率输出下,一般连续工作时间5min
品质因素 10~40
频率调节灵敏度 0.1Hz,不稳定度<0.05%
最大试验容量 5000kVA及其以下
工作电源 220V或380V±10%,工频50Hz±5%

系列产品配置(适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验,频率:50Hz±2Hz))

产品型号名称 控制台 电抗器 激励变压器器 分压器 适用对象
BSXZ-50/50 10kW/220V 50kV/1A一台 10kW/5kV 50kV/500pF 发电机0.07~0.13μF。10kV电缆(300mm2)≤1.0km
BSXZ-75/50 15kW/380V 50kV/1.5A一台 15kW/5kV 50kV/500pF 发电机0.13~0.2μF。10kV电缆(300mm2)≤1.5km
BSXZ-225/50 25kW/380V 50kV/1.5A两台。50kV/1.5A一台 25kW/5kV 50kV/500pF 发电机0.2~0.27μF。10kV电缆(300mm2)≤2.5km
BSXZ-360/50 30kW/380V 60kV/2A两台。60kV/2A一台 30kW/5kV 50kV/500pF 发电机0.27~0.33μF

电力系统常用发电机的电容量参考表

  型号 生产厂家 额定容量MW 额定电压kV 相电容μF
火力发电机 T2-12-2 / 12 6.3 0.1
TQ-25-2 / 2 6.3 0.19
TBC-30 / 30 6.3 0.2
TB2-30-2 / 30 6.3 0.2
TQN-50-2 / 50 10.5 0.209
TB-60-2 / 60 10.5 0.25
TQN-100-2 / 100 13.8 0.234
WT23S-083AF3 / 300 15 0.29
TB-320-2 / 320 20 0.3
T264/640 / 600 20 0.368
QF-30-2 / 30 6.3 0.1
QF-60-2 / 60 6.3 0.234
QF-60-2 / 60 10.5 0.33
QFS-125-2 上海电机厂 125 13.8 0.08~0.12
QFSN-200-2 哈尔滨电机厂 200 15.75 0.19~0.21
QFQS-200-2 东方电机厂 200 15.75 0.1928~0.21
QFS-300-2 上海电机厂 300 18 0.16~0.2
QFSN-300-2 上海电机厂 300 18 0.18~0.2
QFSN-600-2 / 600 20 0.234
ATB-2 美国GE公司 352 23 0.268
TBB-200-2 前苏联 200 15.75 0.107
TBB-500-2   500 20 0.25
TBB-320-2 前苏联 320 20 0.31
TBB-800-2   800 24 0.25
2-105*234 美国西屋公司 600 20 0.2
50WT23E-138 ABB 600 22 0.253
同步调相机 TT-15-8 / 15 6.6 0.108
TT-30-6 / 30 10.5 0.2
