局部放电检测仪广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:
局部放电强度检测:通过测量1个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。
局部放电频度检测:通过测量1个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
1、配置不同传感器实现几乎所有的电气设备的局部放电检测
2、人性化的人机界面方便不同设备的数据管理

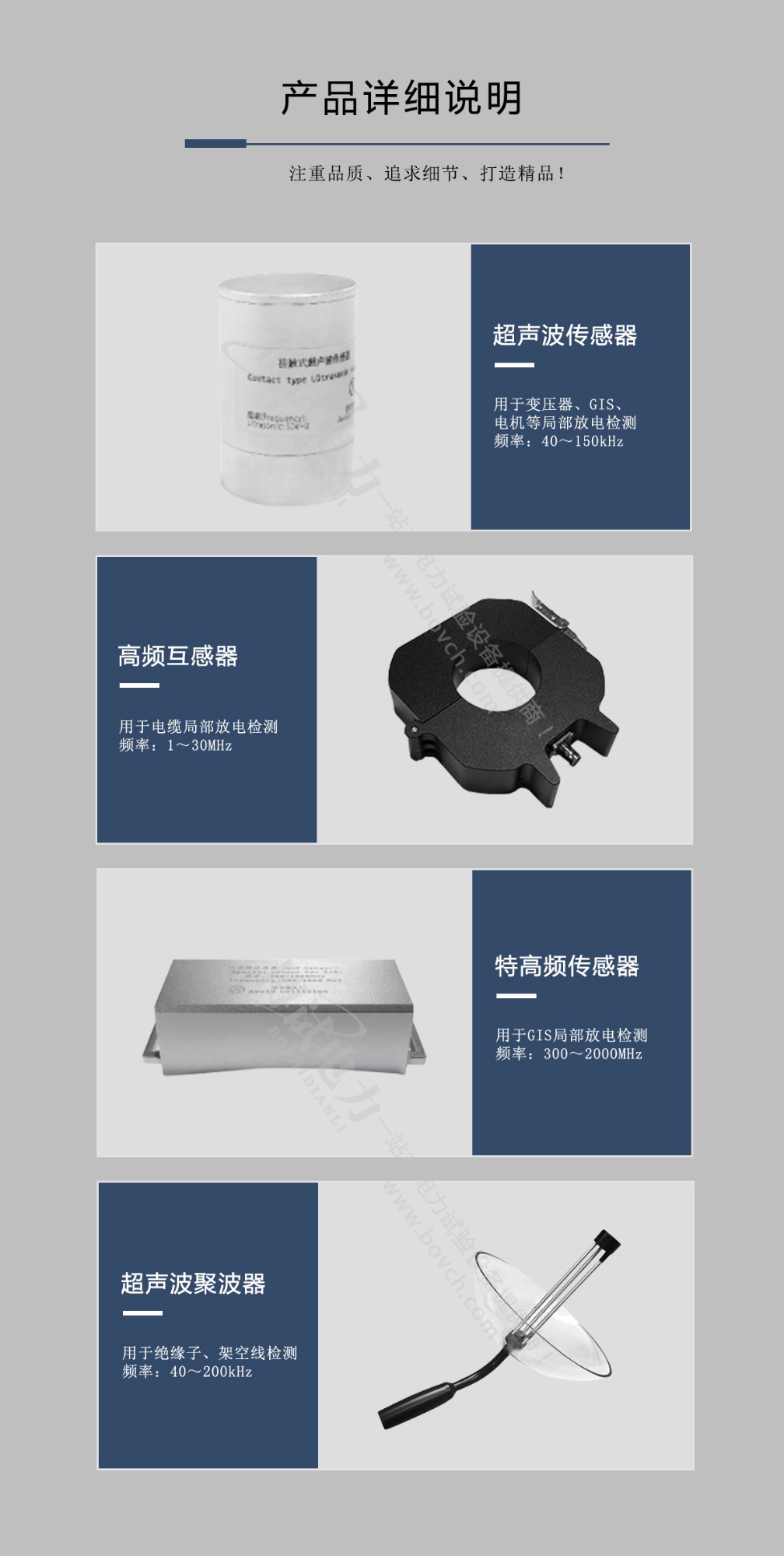

3、内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器。
4、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便。
5、测试带宽范围为30kHz~2.0GHz,适用各种频段的检测原理。
TEV 测量 | UHF 测量 | ||
测量范围 | 0-60dBmV | 检测频段 | 300-2000MHz |
分辨率 | 1dB | 测量范围 | 0-60dBmV |
精度 | ±1dB | 精度 | <1dBmV |
每周期最大脉冲 | 1400 | 传感器频段 | 300-2000MHz |
测量频带 | 3~100MHz | ||
AA 测量 | AE 测量 | ||
测量范围 | -6dBμV~68dBμV | 测量范围 | -6dBμV 至 68dBμV |
分辨率 | 1dB | 分辨率 | 1dB |
精度 | ±1dB | 精度 | ±1dB |
传感器中心频率 | 40kHz | 频率范围 | 20~200kHz |
HFCT测量 | |||
传感器传输阻抗 | 5mV/mA | ||
检测频率 | 1~30MHz | ||
灵敏度 | ≤50pC | ||
硬件 | |||
外壳 | ABS | ||
显示 | 4.0寸RGB液晶屏 显示分辨率:800 x 480 | ||
连接器 | USB接口(兼充电器输入) | ||
3.5mm立体声耳机插孔 | |||
外部传感器输入接口 | |||

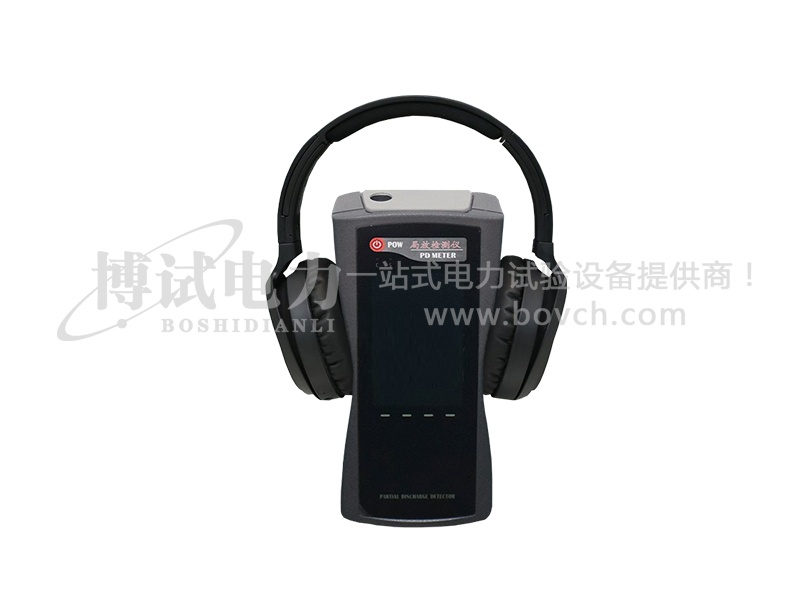

耳机 | 最小8欧姆 | ||
SD卡 | 标配16G ~ 64G | ||
内置电池 | 3.7V/5000mAh 锂电池 | ||
工作时间 | 约 6 小时 | ||
充电器 | AC 90-264V 或 DC 5V | ||
使用温度 | -20 ~ 50℃ | ||
湿度 | 20-85% 相对湿度 | ||
体积、重量 | 210mmx100mmx35mm 0.4kg(主机) |
