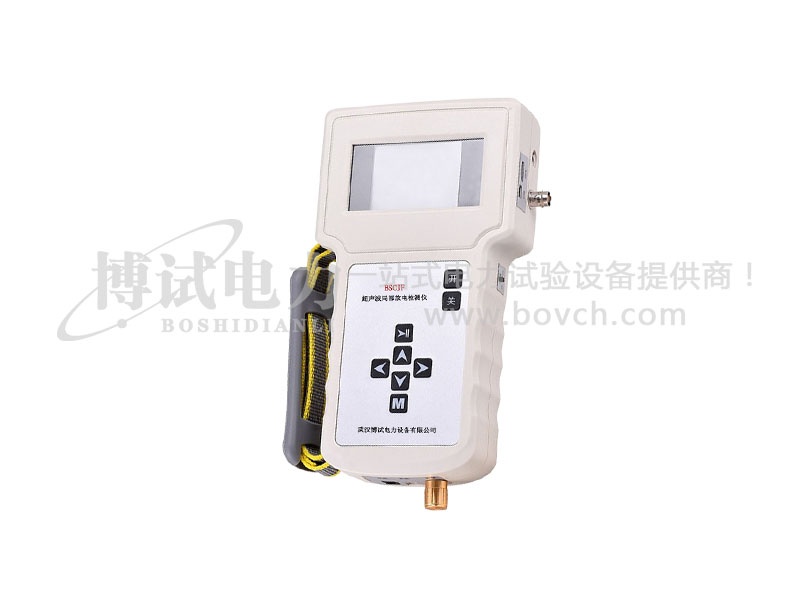

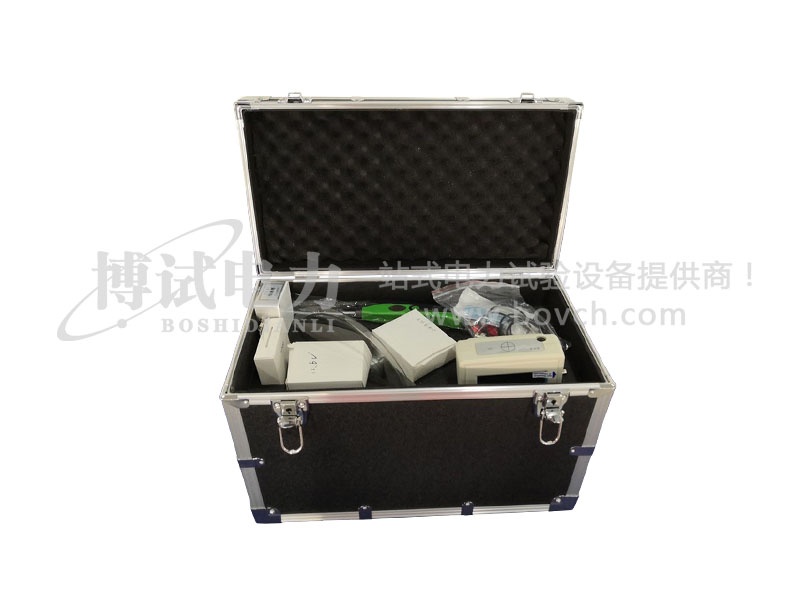

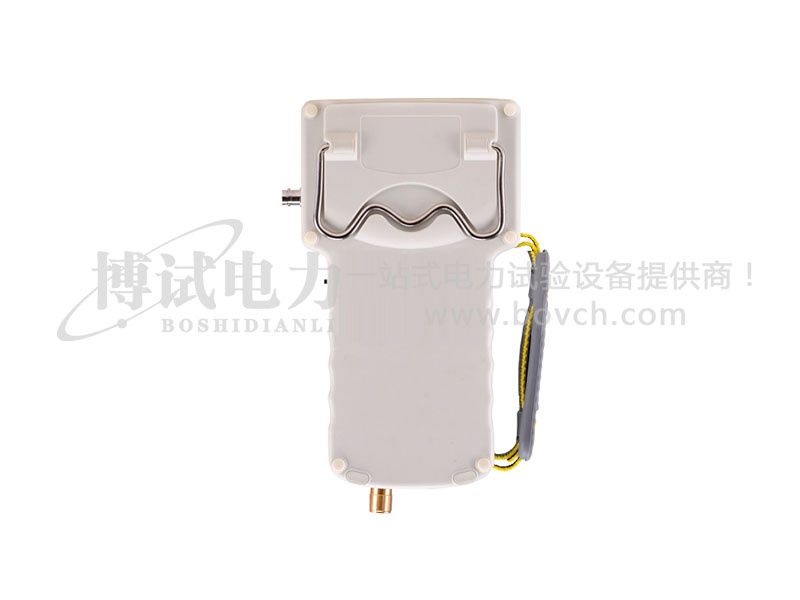

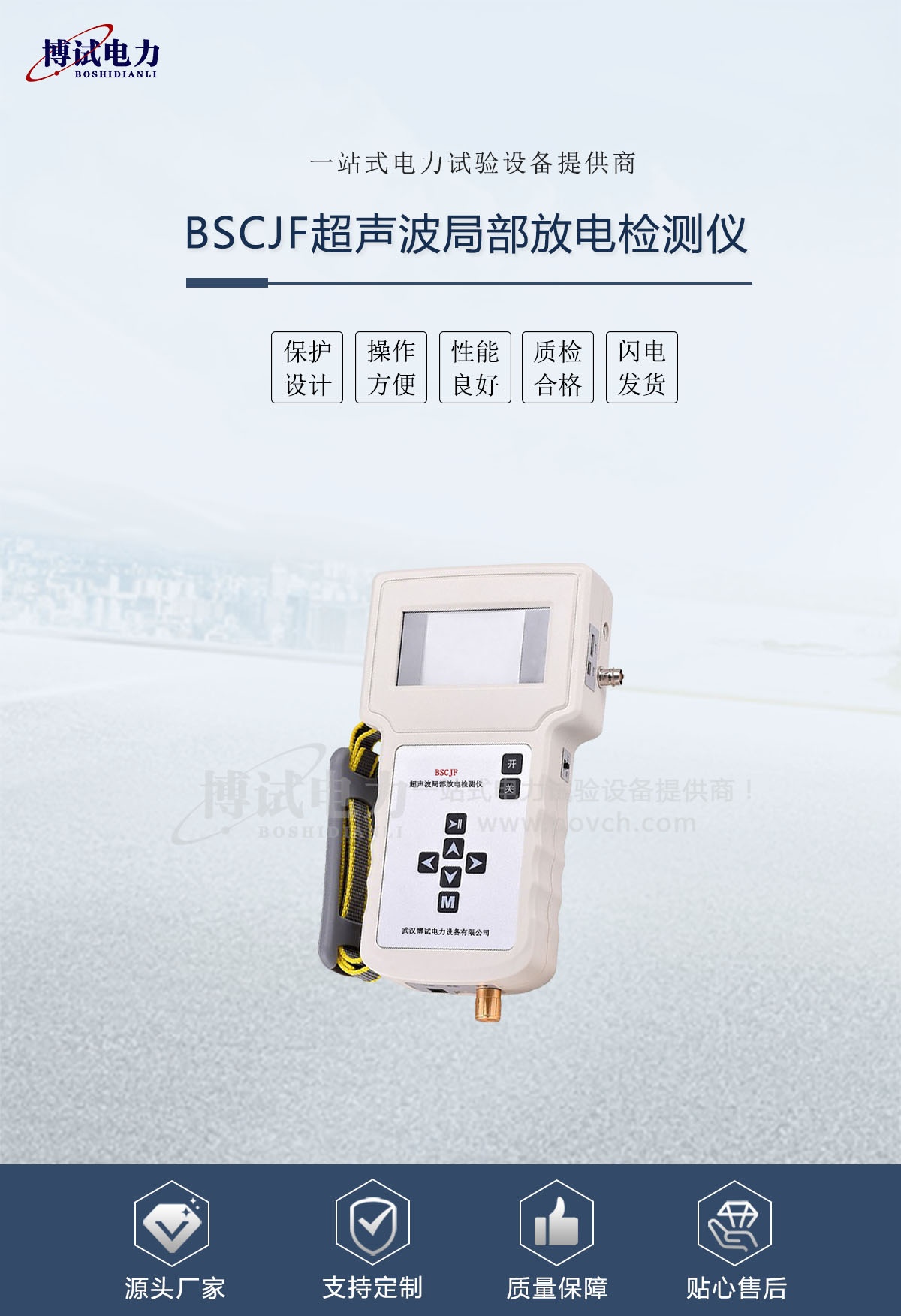

产品介绍Product Introduction

高压开关柜局部放电发生时,产生超声波、热、光、磁等物理现象,其中超声波会以声源为中心,以球面波形式向周围传播。超声波局部放电检测仪用接收局放产生超声波的信号来判断局部放电的存在和位置,并结合实时显示的图像和数据,快速诊断局部放电状况。该定位仪集成了暂态对地电压、超声波两种检测方式。

产品特点Product Parameters

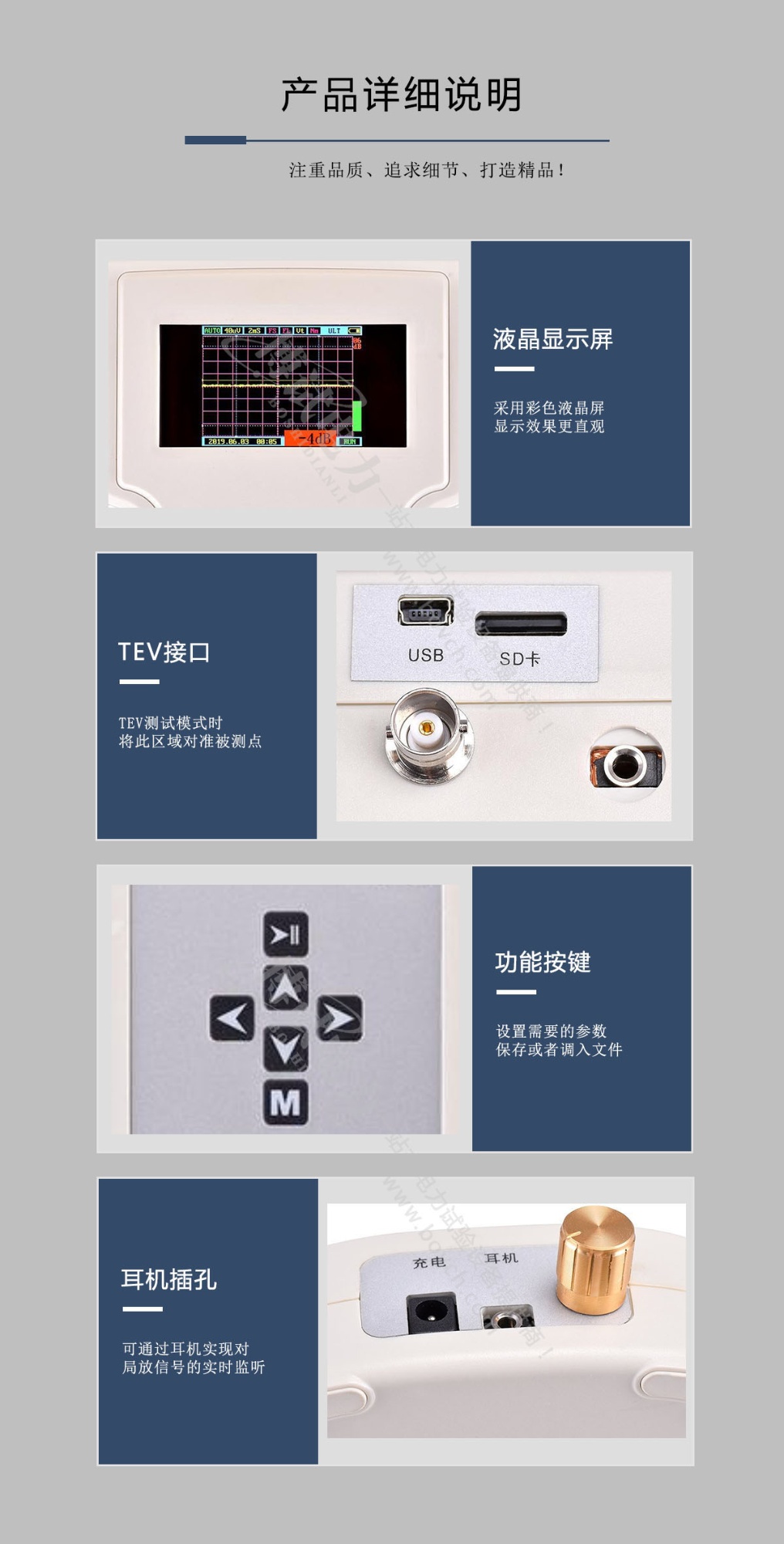

1、超声、TEV局放波形与黄、绿、红三段警示值处于同一界面,国内首创。
2、以DBMV为单位,采用暂态地电压(TEV)和超声波检测局部放电的大小。
3、采用彩色的液晶屏,显示效果更直观,更友好。
4、增设耳机监听方式,在超声波模式下,可通过耳机实现对局放信号的实时监听。
5、显示器可时时显示波形,并可存储有价值的波形,测试数据自动存储,有利于测试记录查阅以及测试数据后续分析。
6、信号放大倍数大、灵敏度高,信号接收范围:有效距离15m。
7、强度适中的红色激光描准,聚焦能力强,定位准确,安全可靠,简单实用。
8、发现并定位铁塔上的绝缘子放电,露天电缆头的爬电。
9、主要以检测高压开关柜的局部放电为主
10、使用方便,体积小,重量轻,便于携带。

产品参数Product Characteristics

TEV性能参数

传感器 电容性
测量范围 -5~60dB,步长1dB
分辩率 1dB

超声波测量参数

测量范围 -11dB~ 68 dB ,步长1dB
分辩率 1dB
传感器中心频率 40kHz±1kHz
传感器直径 16mm

仪器硬件指标

指示器 彩色背光 LCD
显示分辨率 320X240
横向灵敏度 50us/Div ~2m s /Div
垂直灵敏度 4uv/Div ~400uv/Div (超声波)
400uv/Div ~40mv/Div(TEV)
触发模式 Auto, Norm,Sign
PC连接接口 USB连接
充电方式 专用充电器
数据存储 支持SD卡存储
操作时间 完全充电后每套可使用4至5小时
控制器 薄膜键盘
连接器 2.1mm 低压直流充电器输入
3.5mm 立体声耳机插座

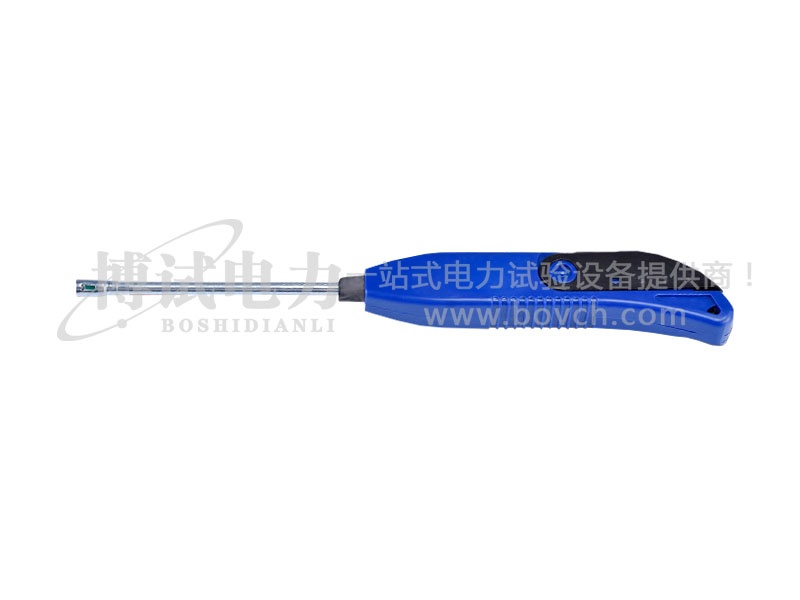

外部超声波传感器输入
耳机 最小 8 欧姆

工作环境

工作温度 -10~ 45 ℃
湿度 0 -90 % RH 无凝露

尺寸

尺寸 主机 245mm x132mm x45mm;抛物面直径:275mm;
重量 1kg(主机) 0.5kg(传感器)

电池充电器

额定电压 90 ~ 264V AC
频率 47 - 63Hz
充电电压 12V DC
充电电流 500 mA
完全充电所需时间 5 小时

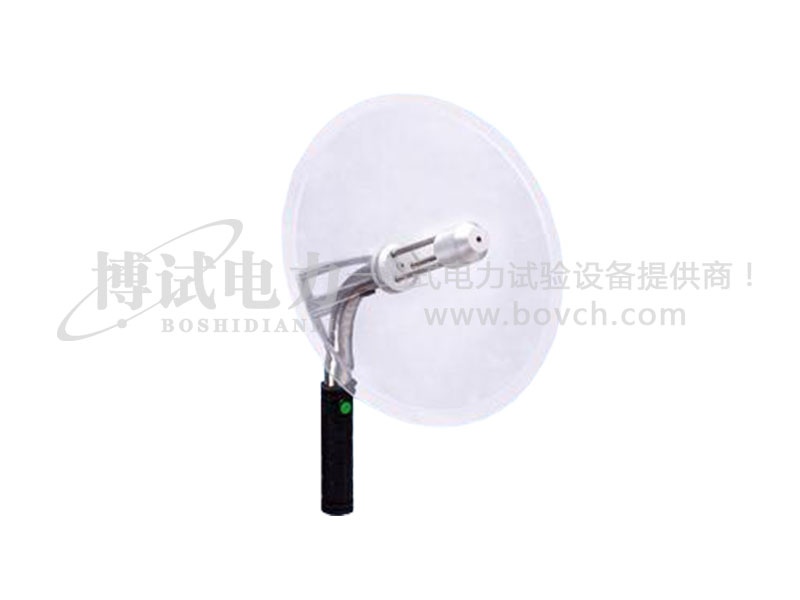

手持式超声波聚能器参数

传感器中心频率 40 kHz
传感器直径 16mm
抛物面反射器外直径 275mm
抛物面反射器标准直径 250mm
重量 0.6 kg
工作温度 -10 - 50 ℃
湿度 0 -90 %相对湿度,无凝露
