产品介绍Product Introduction

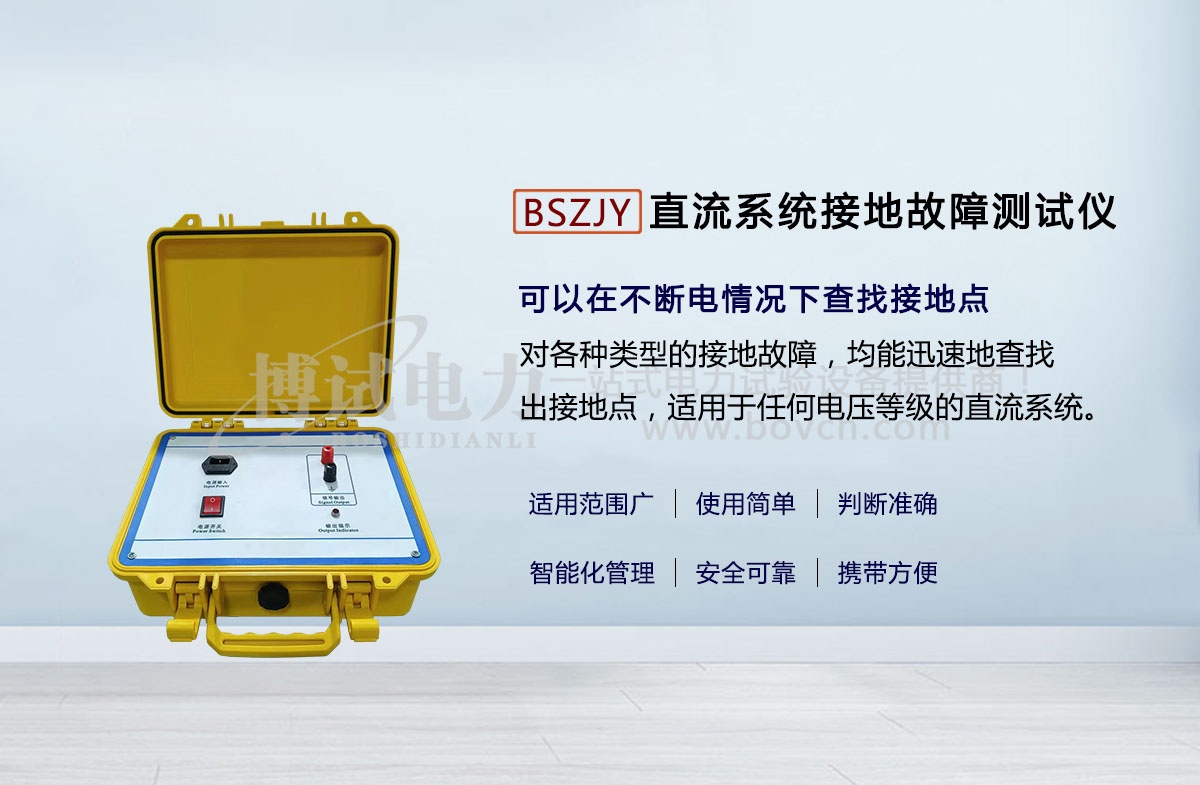

直流系统接地故障测试仪可以在不断电情况下查找发电厂、变电站直流系统接地点的准确位置,对各种类型的接地故障,均能迅速地查找出接地点,适用于任何电压等级的直流系统。

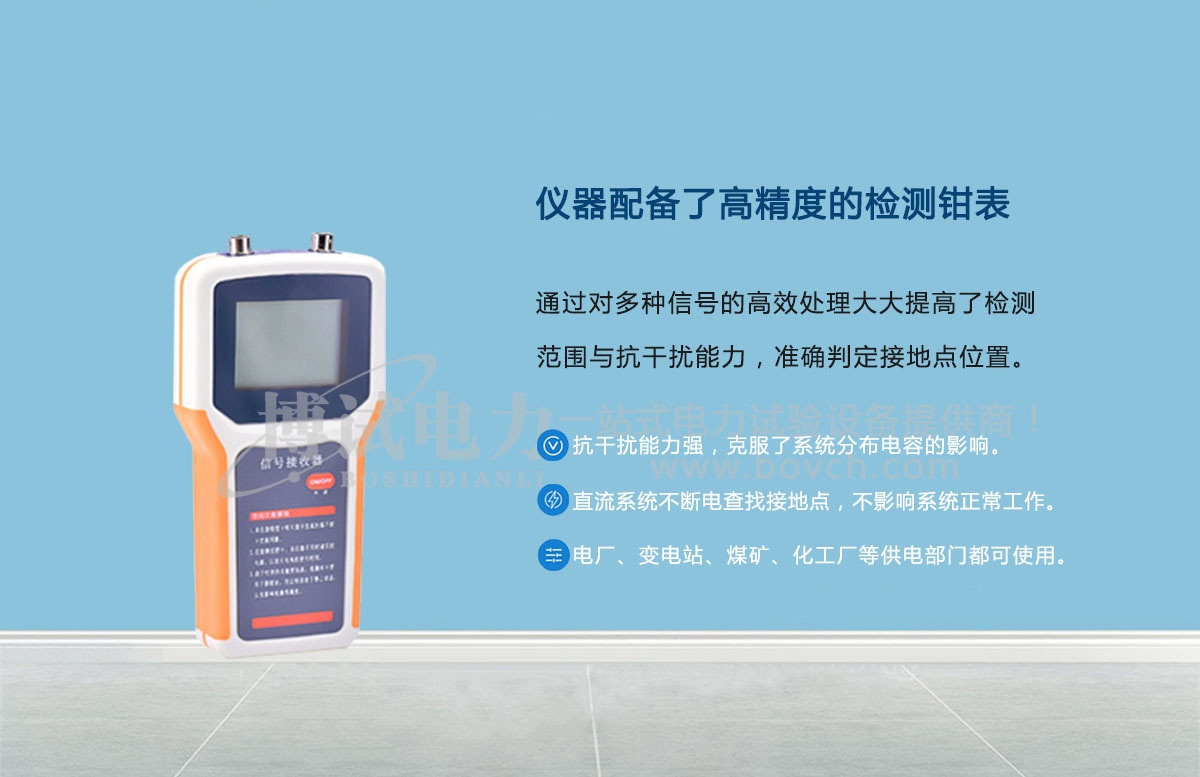

仪器配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力;采用了先进的算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。

产品特点Product Parameters

1、使用简单:只需打开电源开关就可直接使用,无需别的按键操作。
2、安全可靠:无需停浮充电机及其它一切电源,对直流系统没有任何影响。

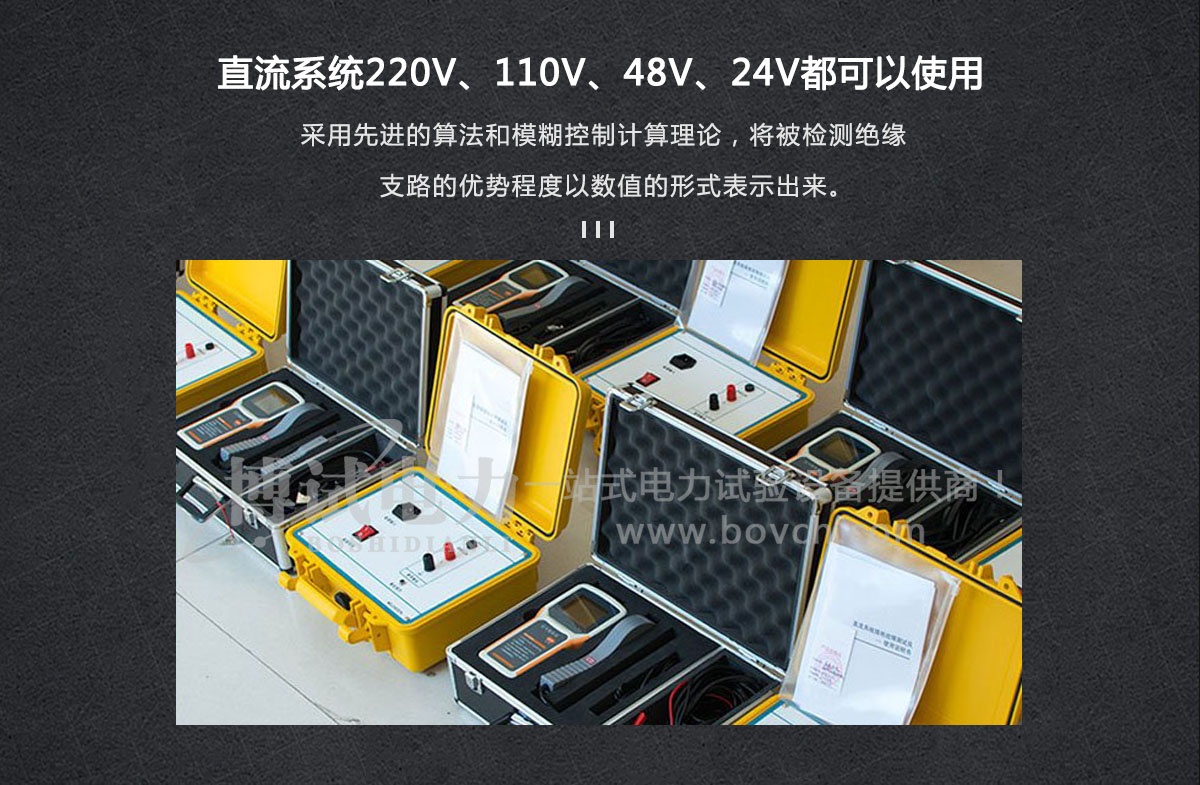

3、适用电压等级多:直流系统220V、110V、48V、24V 都可以使用。
4、适用范围广:任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
5、携带方便:信号接收器自带电池,无需外接电源,可以随身携带到任何地方查找接地点。
6、直流系统不断电查找接地点,不影响系统正常工作。
7、抗干扰能力强,克服了系统分布电容的影响。
8、智能化充电管理,减少充电时间,延长电池寿命。

产品参数Product Characteristics

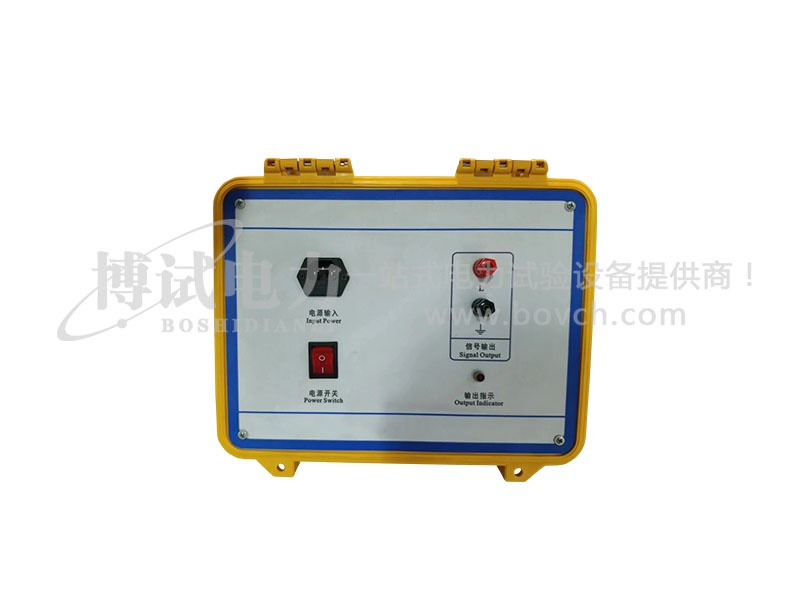

信号发生器 输出信号频率 2.5Hz
信号空载输出电压 ±20V±5%
信号电压幅值误差 <5%
信号短路输出电流 ≤80mA
输出口抗冲击能力 400V直流冲击
电源电压 AC220V±10%
电压频率 50Hz±5%
输入保险 200mA
最大功率 3W
体积 300mm×270mm×200mm
信号接收器 信号电流检测灵敏度 0.5mA
信号发生器阻抗 40KΩ
最大输出电流 2.5毫安
接收器显示 数字0~19
体积 210mm×100mm×32mm
A钳口尺寸 Φ50mm
B钳口尺寸 Φ7mm×9mm
整机 检测最大接地电阻 300kΩ
接地电阻测量精度

0~4.5KΩ,误差≤0.5KΩ

4.5KΩ~300KΩ,误差≤10%

外形尺寸(主机) 340mm×290mm×140mm
重量(主机) 3.96kg
外形尺寸(接收器机箱) 390mm×290mm×140mm
重量(接收器机箱) 2.8kg
