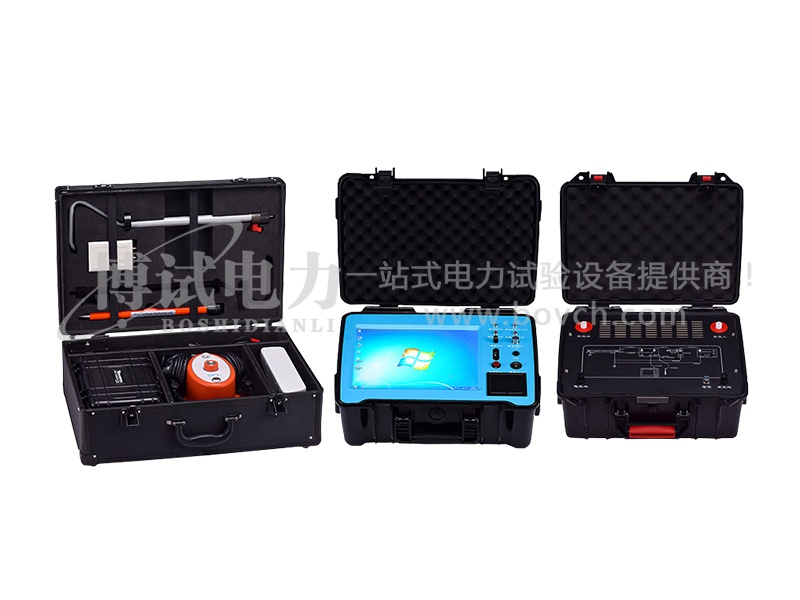

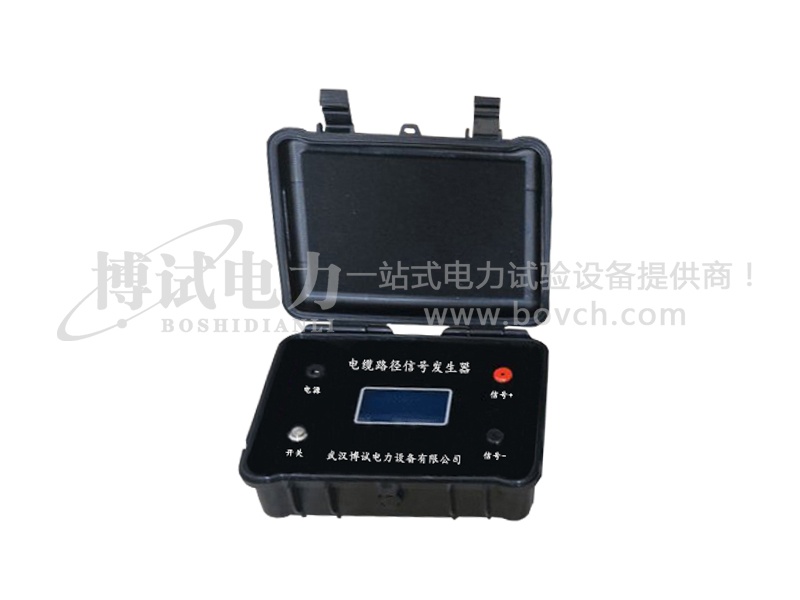

多次脉冲电缆故障测试仪由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
仪器集成了电缆故障测试行业的诸多精品方案,以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪摒弃,在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台,并且系统化得集成了USB通信技术,触摸屏技术,3G通信技术,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。整套系统满足中华人民共和国电力行业标准《DL/T849.1~DL/T849.3-2004》电力设备专用测试仪器通用技术条件。
1、采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性;锂电供电、方便现场测试。

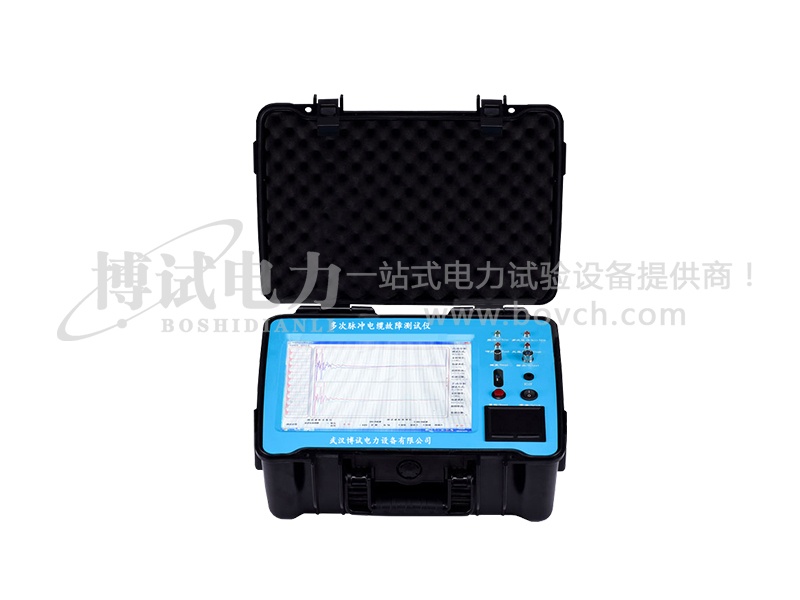

2、采用12.1英寸大屏幕触摸系统,全电脑XP操作平台集成化软件,告别电缆仪单片机时代。
3、采用新型的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。
4、软件实现故障自动搜索,距离自动显示,误卡自动报警功能,双游标移动可精确到0.15米,波形可任意压缩、扩展,重叠,同屏随机显示十个低压脉冲波形供您选择叠加定位,提高测试精度,减少误差。
5、支持新开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。

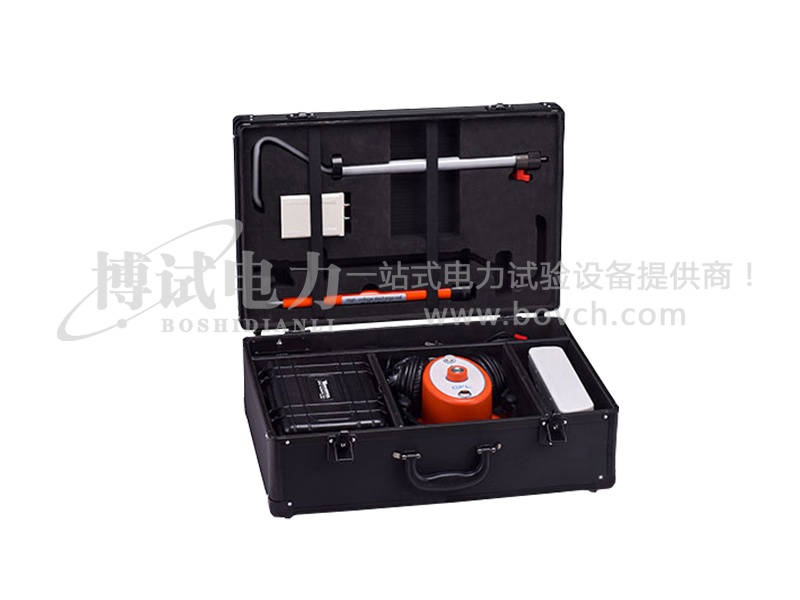

6、关键的精确定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。

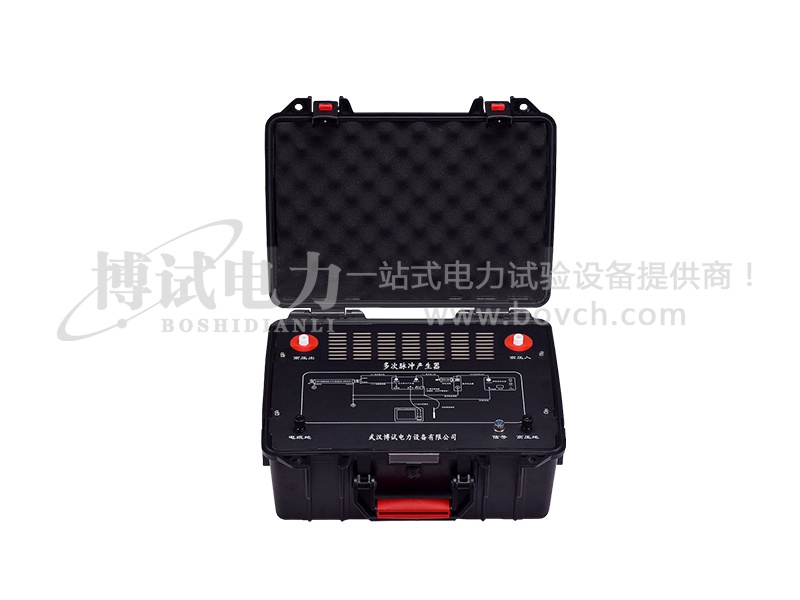

7、多次脉冲法产生器一次放电,十次低压脉冲,短路波形直观叠加,容易分析,多次脉冲产生器体积小,重量仅为5kg,真正实现全套设备轻便化。
8、高压放电部分三种可供用户选择,高频高压电源8.9kg替换65kg试验变压器和操作箱,填补国内一项空白。
显示方式 | 12.1英寸工业级液晶触摸屏(XP操作平台) |
存储方式 | 固定8G |
测试方法 | 低压脉冲法、多次脉冲法、冲闪电流法 |
操作方式 | 双操作,触摸笔兼触控鼠标操作。 |
测试距离 | 不小于60km |
最短测试距离(盲区) | 0-5米或无盲区 |
精确定点误差 | ±0.2m |
测试误差 | 系统误差小于±1% |
多次脉冲产生器 | 冲击电压≤40kV |
分辨率 | V/fm;V为传波速度m/μs;软件游标0.10米 |
仪器采样频率 | 6.25MHz、12.5MHz、25MHz、50MHz、100MHz |
电源与功耗 | AC 220V±10%;不大于15W;DC 12V(7AH);不大于20W |
待机时间 | 可连续使用6小时左右 |
主机重量 | 6.2kg |
环境温度 | -10℃~40℃ |
外形尺寸 | 180mm×300mm×400mm |
温度 | -20℃~﹢40℃ |
相对湿度 | ≤80% |
