SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作,因此各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

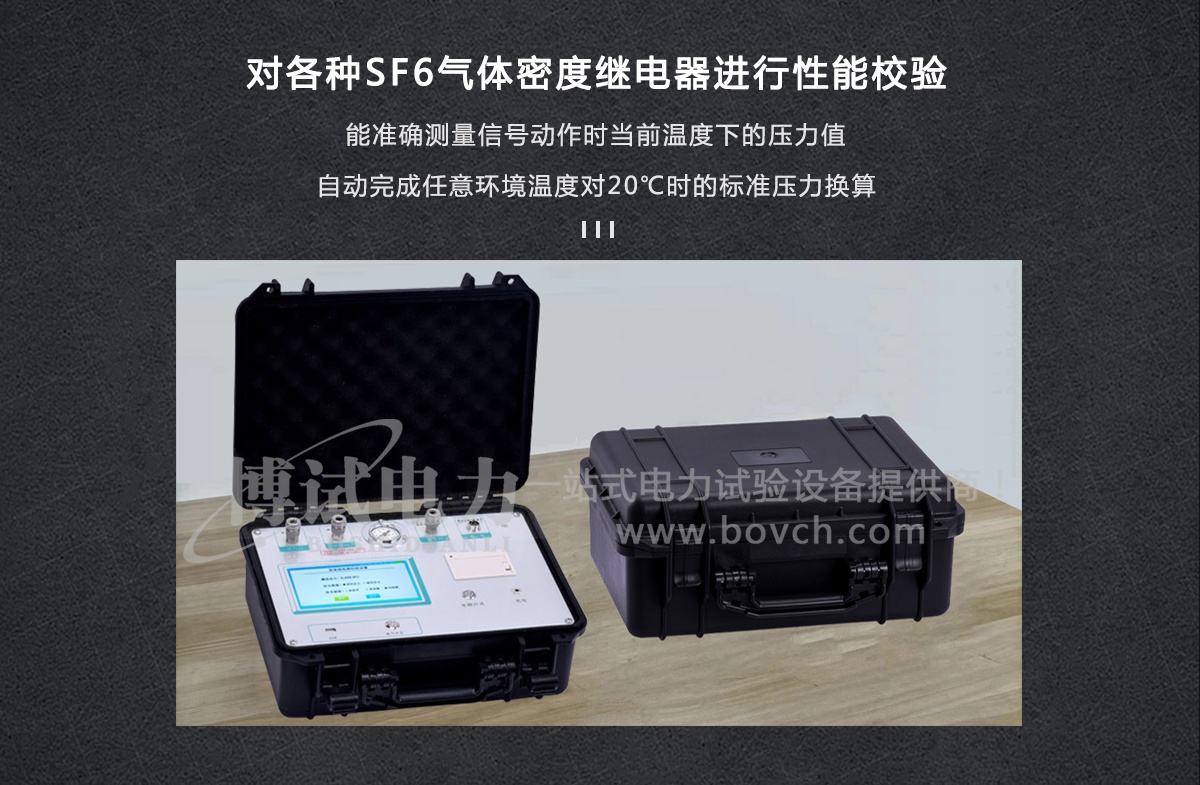

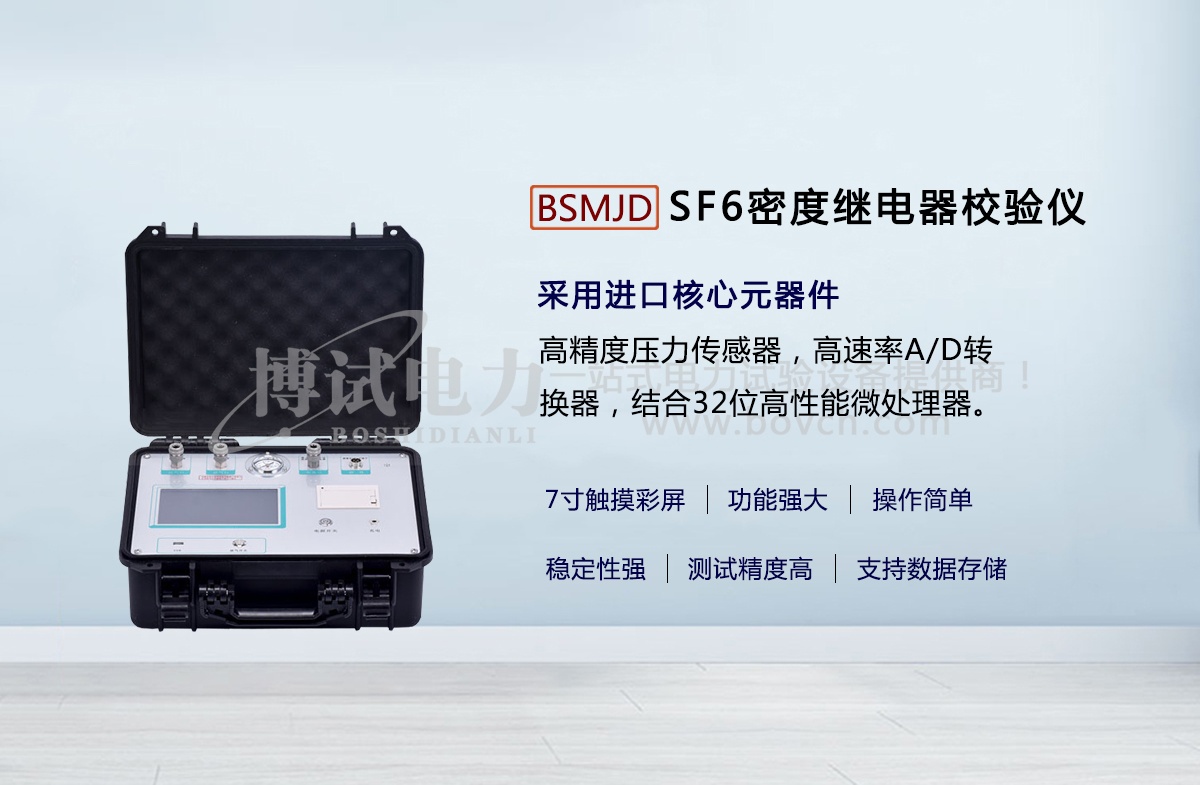

SF6密度继电器校验仪采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并具有打印、存储和U盘转存功能,同时自动识别测试过程中的故障、自动判断密度继电器触点状态。仪器携带方便、操作简单、测试精度高、稳定性强、可靠性好。
1、测试精度高:核心元器件采用进口器件,集成程度高、精度高、重复性好、可靠性高。因其采用了高速采样A/D,不仅可以测量常规动作值的密度继电器,也可测量动作值特别小的密度继电器。

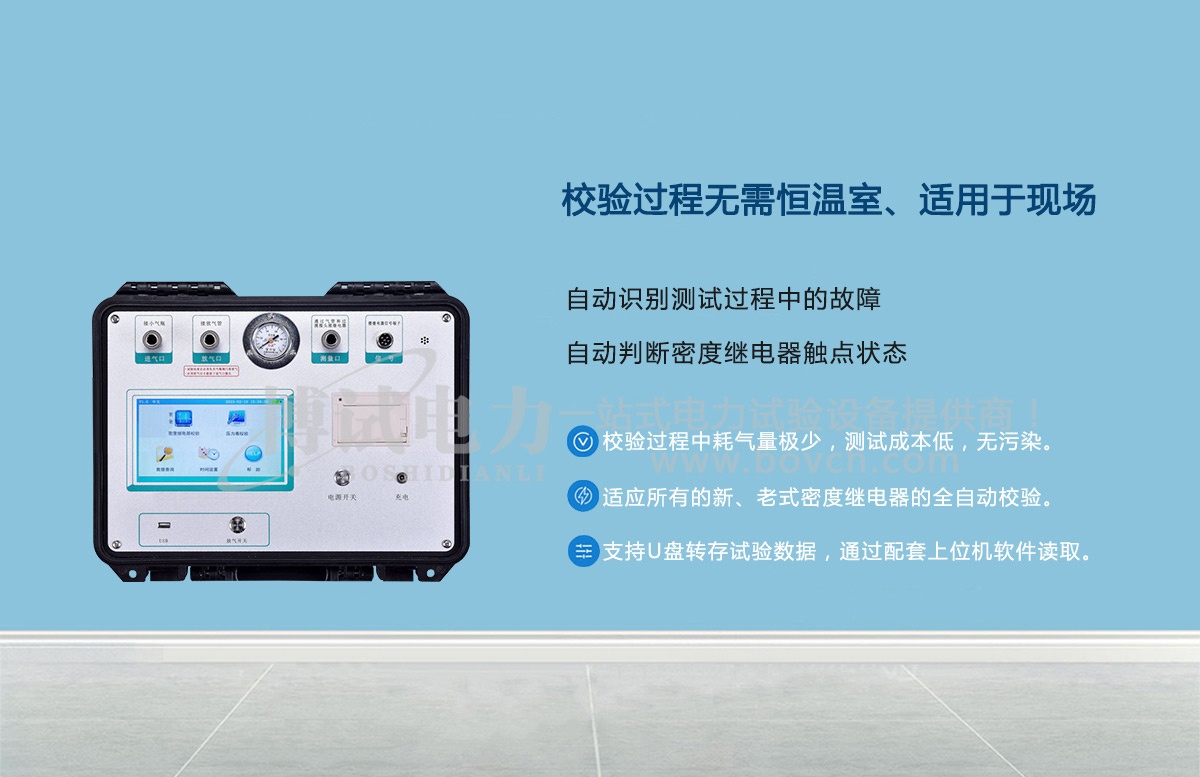

2、校验过程无需恒温室,在任意有效温度范围内均可对SF6气体密度继电器、压力表进行校验。运用压力与温度动态补偿算法,自动将压力和20℃等效压力值转换,并显示当前温度下的压力、20℃时的等效压力,彻底解决SF6气体密度继电器现场校验难的难题。
3、功能强大:可测量不同压力类型密度继电器,相对压力、绝对压力的密度继电器均可测量。
4、密度继电器1~3组触点的初始状态为任意形式(常开或常闭),可同时测量1~3组触点的上行值和下行值,例如报警、闭锁、超压等,因而本仪器能适应所有的新、老式的密度继电器的全自动校验。
5、测量的同时显示当前压力、环境温度,解决了密度继电器现场校验难题。
6、人机界面友好:配置7寸高清全彩触摸屏,操作简单、界面美观、所有参数及状态一目了然。
7、配套过渡接头全:本产品为便携式仪器,配备多种型号过渡接头,大多数型号开关密度继电器不用拆卸即可进行现场校验,是SF6密度继电器校验的最佳选择。
8、耗气量少:校验过程中耗气量极少,不浪费SF6气体,测试成本低,无污染。
9、支持数据存储:仪器内置大容量存储器,即时保存试验结果,具有掉电数据保存功能,随时查询和打印历史试验数据。
10、支持打印:测试完成后可立即打印所有相关测试结果,也可对历史数据进行打印,以供分析。
11、U盘转存:支持U盘转存历史试验数据,通过配套上位机软件读取,操作简便快捷。
12、携带方便:仪器采用大容量锂电池供电,无需接入交流电,解决了在户外取电难的问题,且仪器充满电后,可长时间工作,也可同时插入充电器工作。
13、PC机软件功能强大:配套PC上位机应用软件功能强大,操作简单,实现数据展示、word格式保存、打印并生成完备测试报告,便于数据集中管理。
14、中英文切换:客户可在仪器主界面中进行中、英文切换,能满足不同客户群体需求,同时其他语种接受定制。
测量精度 | 0.2 F●S |
压力显示分辨率 | 0.001MPa |
压力测量范围 | 0~0.99MPa |
温度测量范围 | -20℃~80℃ |
温度测量误差 | ±0.5℃ |
SF6气体排放量 | 全部校验过程中SF6气体排放量极少 |
显示方式 | 工业级7寸全彩高清液晶屏,同时显示实测压力值、20℃ 时的等效压力值。 |
操作方式 | 触屏 |
打印方式 | 阵列式打印 |
数据存储 | 最多可存储1000条测量数据 |
工作电源 | 24V锂电池供电 |
整机功耗 | ≤20W |
主机尺寸/重量 | 400mm×320mm×160mm/6.2kg |

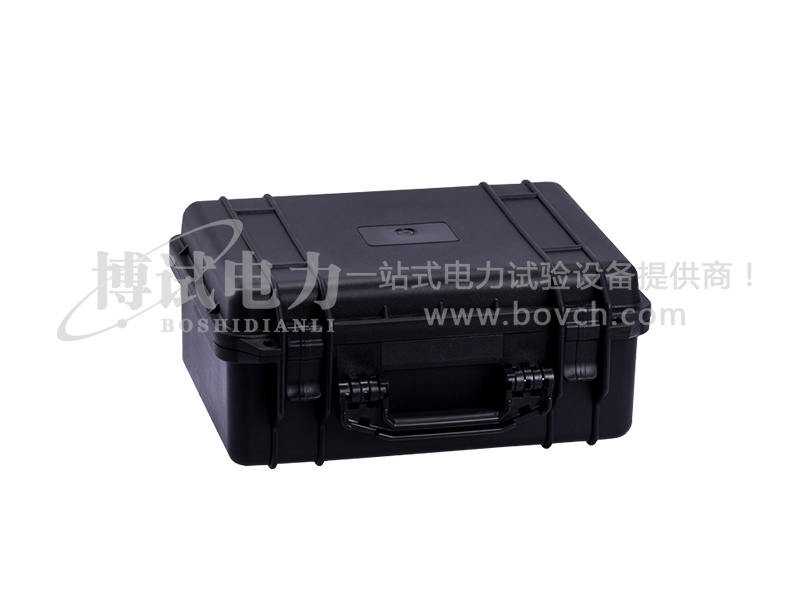

附件箱尺寸/重量 | 400mm×370mm×200mm/4.8kg |
