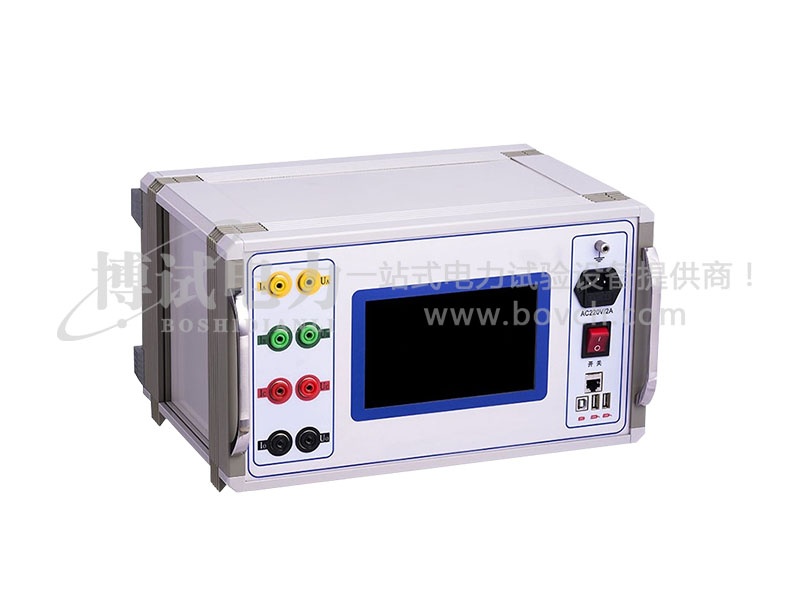

产品介绍Product Introduction

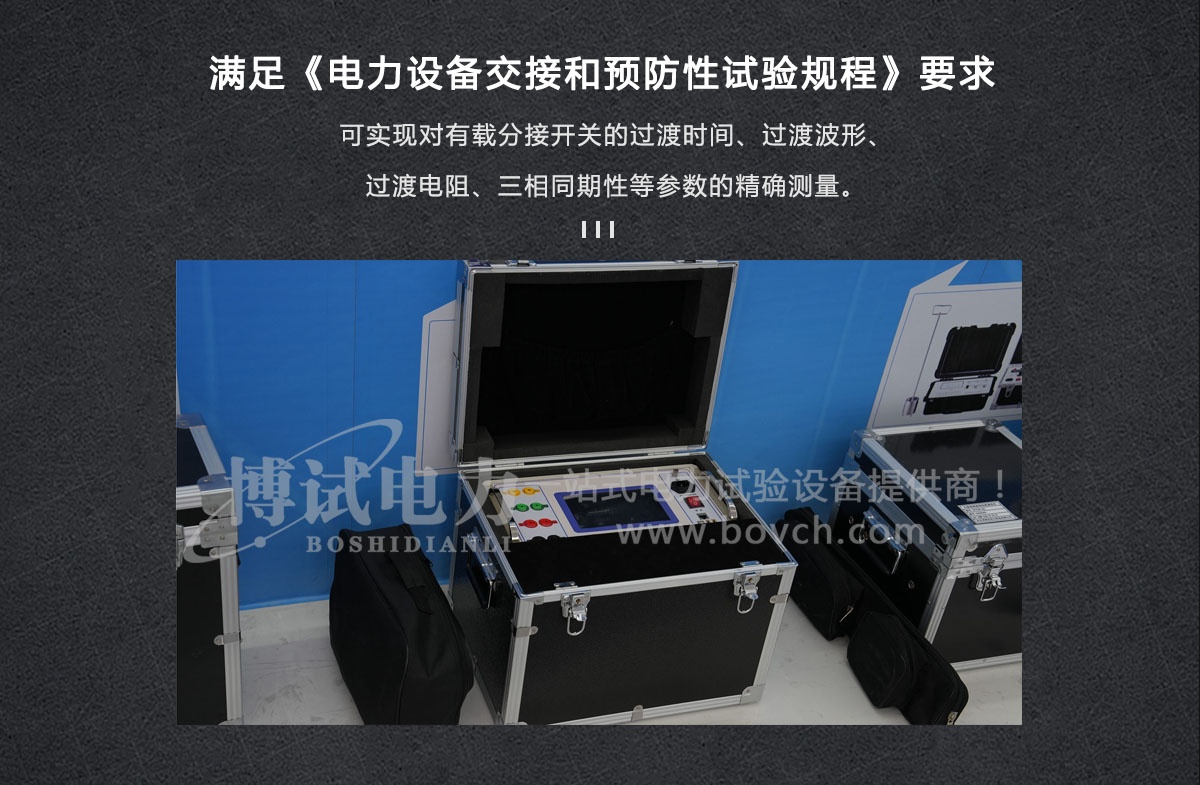

变压器有载开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备,通用技术条件DL/T 846.8-2017设计,可以满足《电力设备交接和预防性试验规程》中要求检查有载分接开关的动作顺序,测量切换时间等要求。可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量,是测试有载分接开关的理想设备。

产品特点Product Parameters

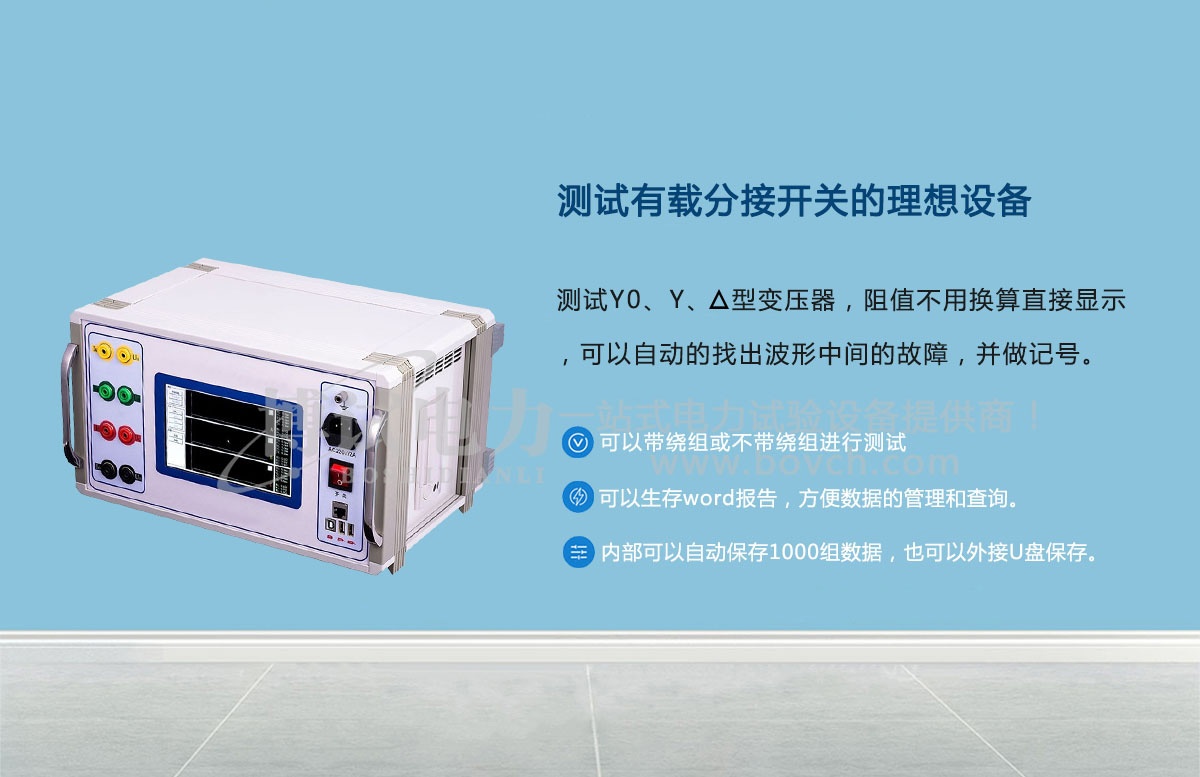

1、测试Y0、Y、△型变压器,阻值不用换算直接显示。
2、数据分析人性化,可以自动的找出波形中间的故障,并做记号。

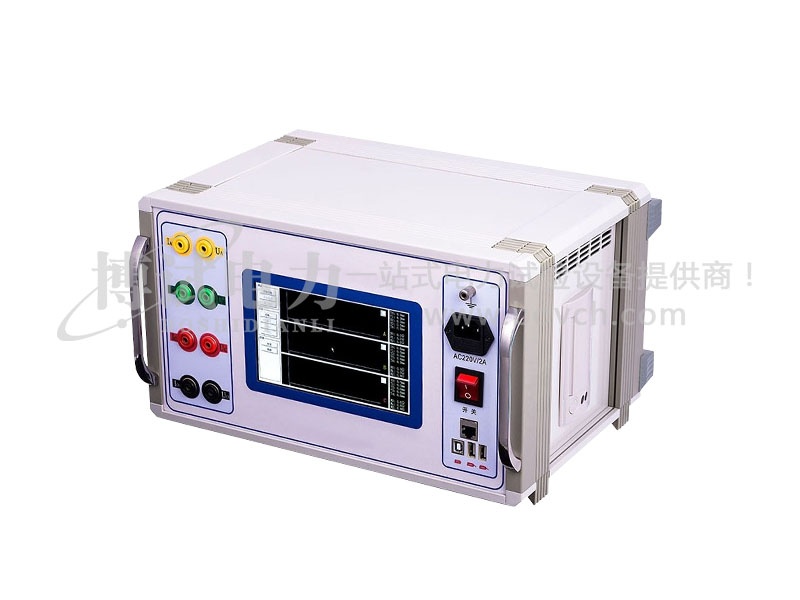

3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度。
4、△型变压器可以显示三相同期性。
5、可以带绕组或不带绕组进行测试。

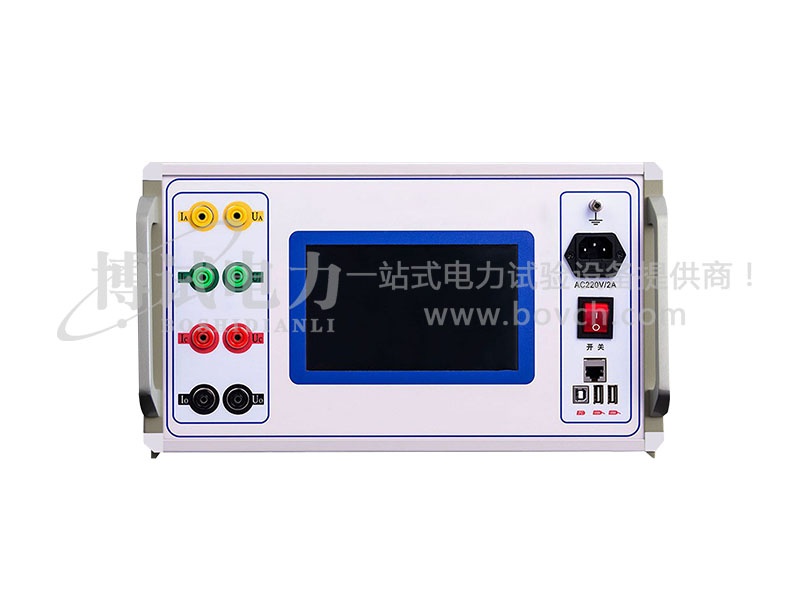

6、四端接线方式,提供高精度电阻测量,且无需导线补偿。
7、在测试中间可以连续测试,节省变压器停电的时间。
8、仪器可以生存word报告,方便数据的管理和查询。

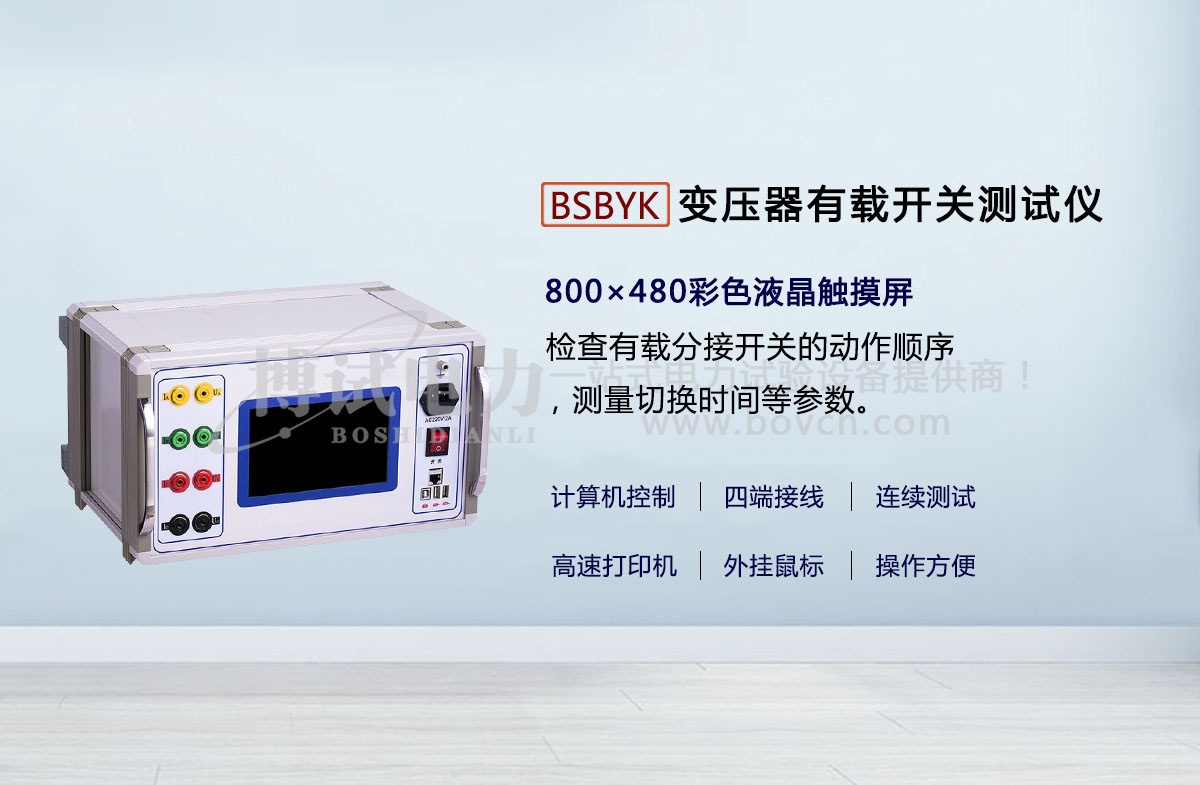

9、仪器由小型的计算机控制,外配800×480彩色液晶触摸屏,高速打印机,支持外挂鼠标,操作方便。
10、仪器内部可以自动保存1000组数据,也可以外接U盘保存。

产品参数Product Characteristics

三相恒流源,充电电流 3A/1A档
0.6A/0.2A档
端口最大电压 24V
过渡电阻最大量程 100Ω
过渡电阻测量范围 1A档:0.4Ω~20Ω
0.2A档:10Ω~100Ω
波形记录时间长度 300ms
采样速率 30k
时间分辨率 0.1ms
电阻分辨率 0.1Ω
准确度 过渡电阻:±5%读数±0.1Ω
过渡时间:±0.5%读数±0.2ms
使用温度 -10~40℃
使用相对湿度 <85%RH
