产品介绍Product Introduction

干式试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。

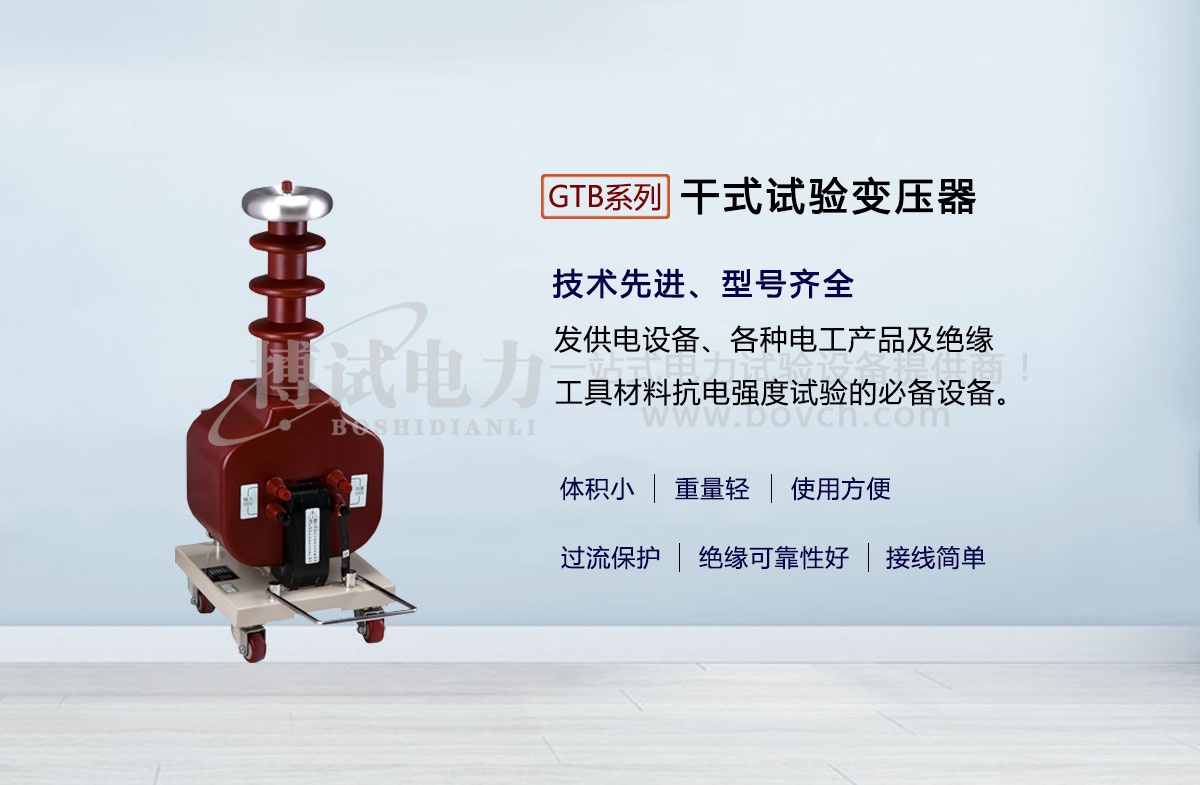

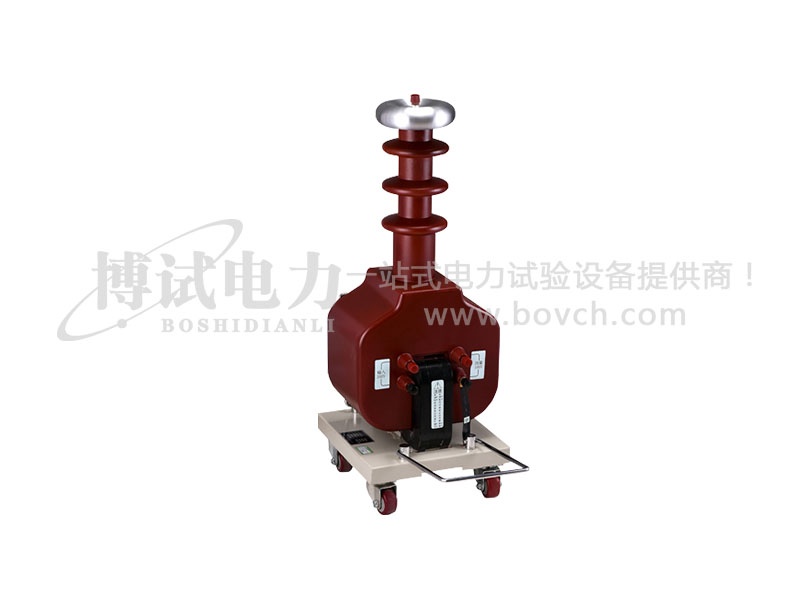

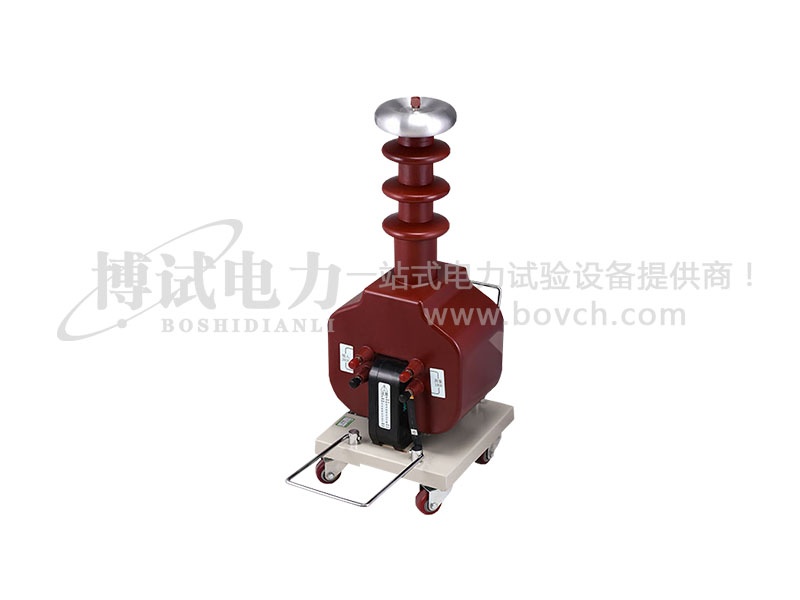

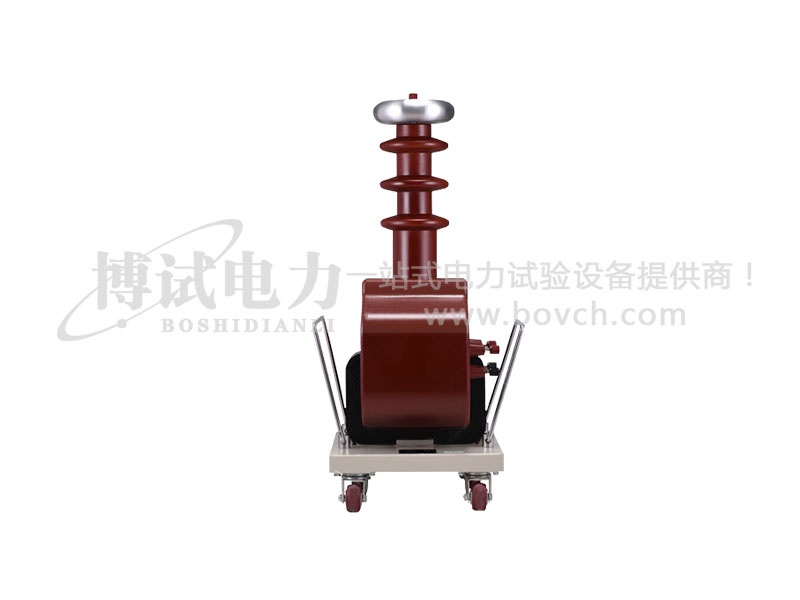

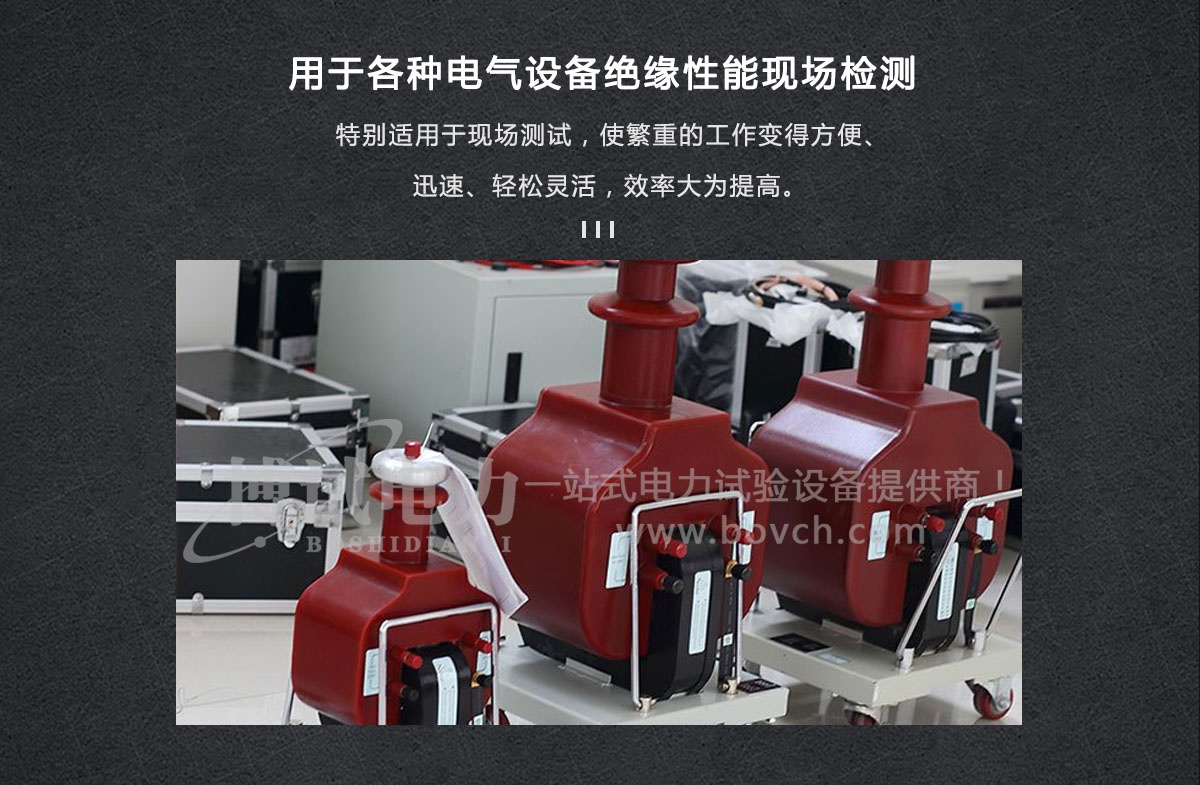

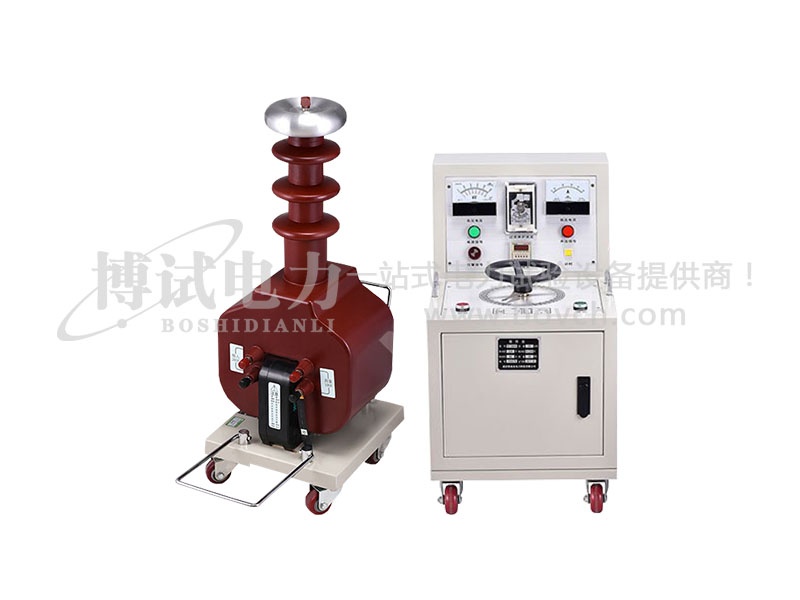

我公司生产的GTB系列干式试验变压器，彻底改变了老式试验变压器笨、大、重的落后状况，且在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。

产品特点Product Parameters

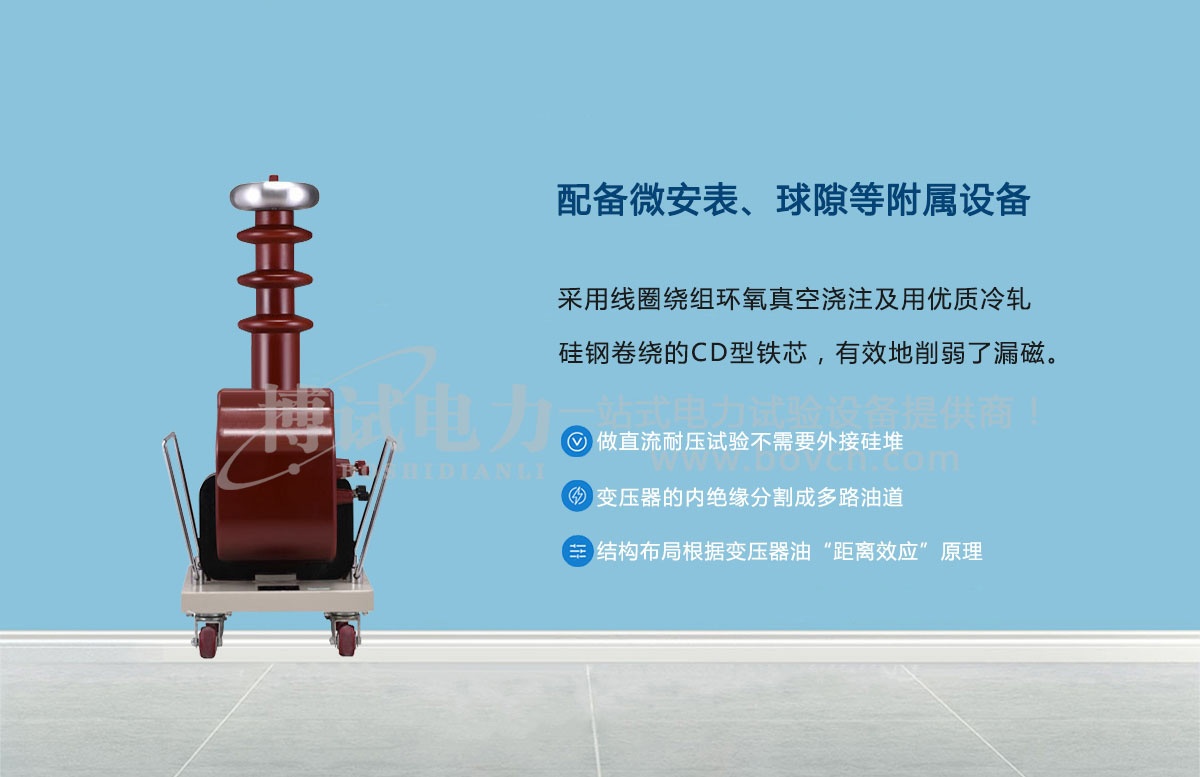

1、采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯，有效地削弱了漏磁。
2、接线简单直观，使用方便。
3、绝缘可靠性好，外形美观。
4、该干式试验变压器有过流保护功能。

产品参数Product Characteristics

阻抗电压 ≤12%
输出电压波形 正弦波
表面温升 ＜55℃
空载电流 ＜4%
规格型号 容量(kVA) 输入电压(V) 输出电压(kV) 输出电流(mA) 输出直流高压 重量(kg)
1.5/50 1.5 200或400 50 30 70 15
5/15 5 333 15
3/50 3 60 20
5/50 5 100 27
6/50 6 120 30
10/30 10 333 30
10/50 10 200 40
15/50 15 300 50
20/50 20 400 55
25/50 25 500 60
30/50 30 600 65
15/25 15 220 25 600 200 72
5/100 5 200或400 100 50 140 60
10/100 10 100 65
10/120 10 120 70
15/100 15 150 75
20/100 20 200 75
25/100 25 250 80
15/120 15 120 125 / 120
20/120 20 160 130
25/120 25 200 140
30/120 30 250 150
