产品介绍Product Introduction

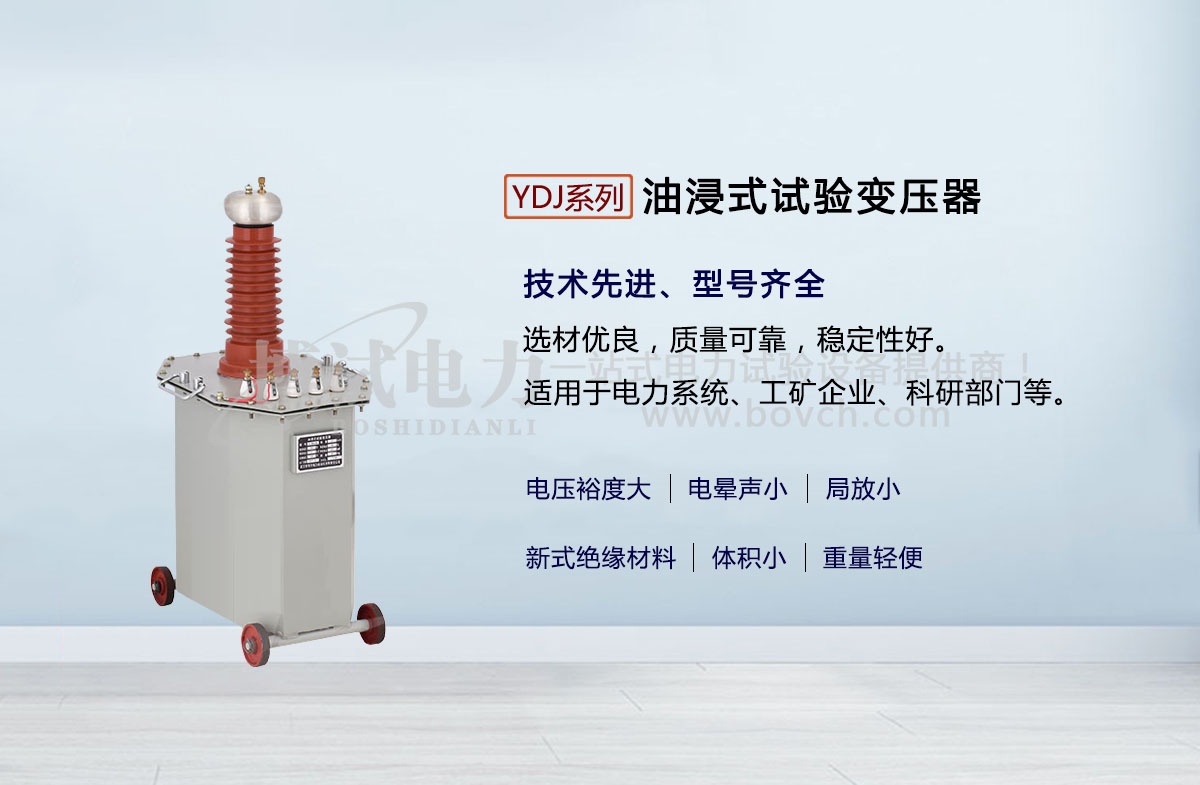

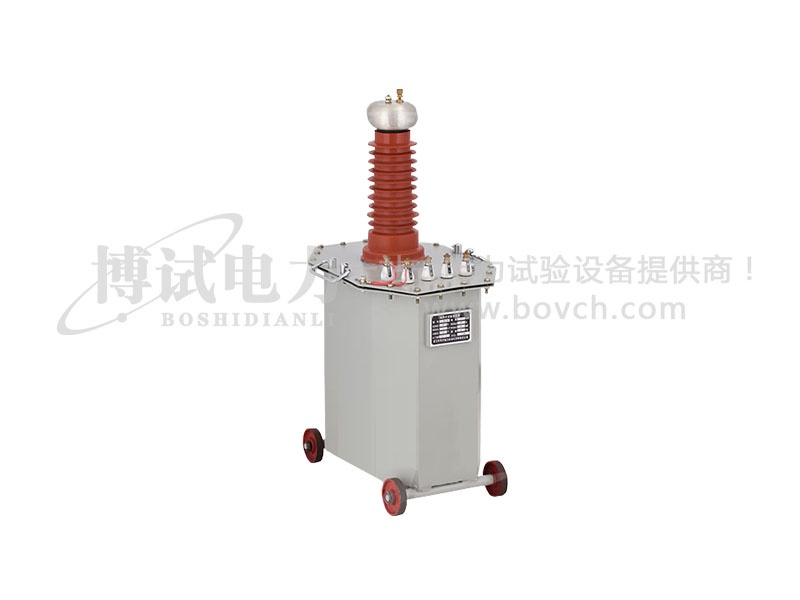

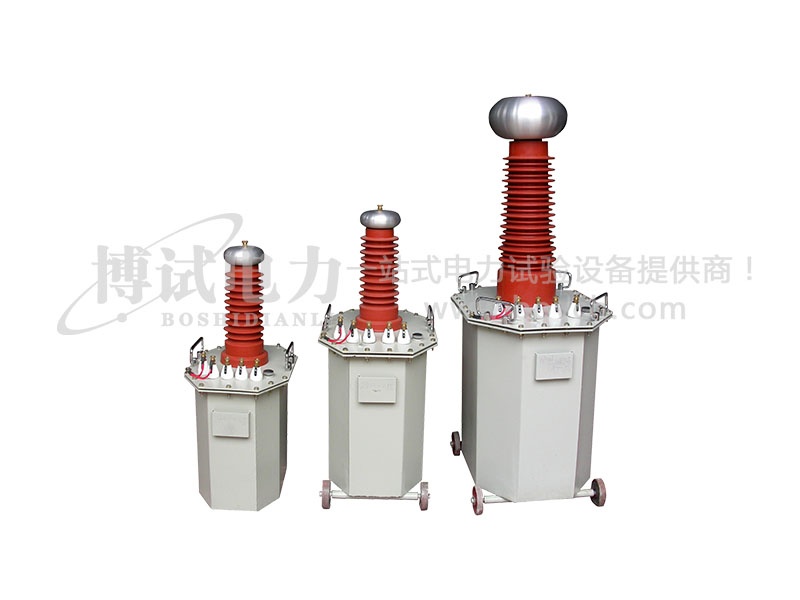

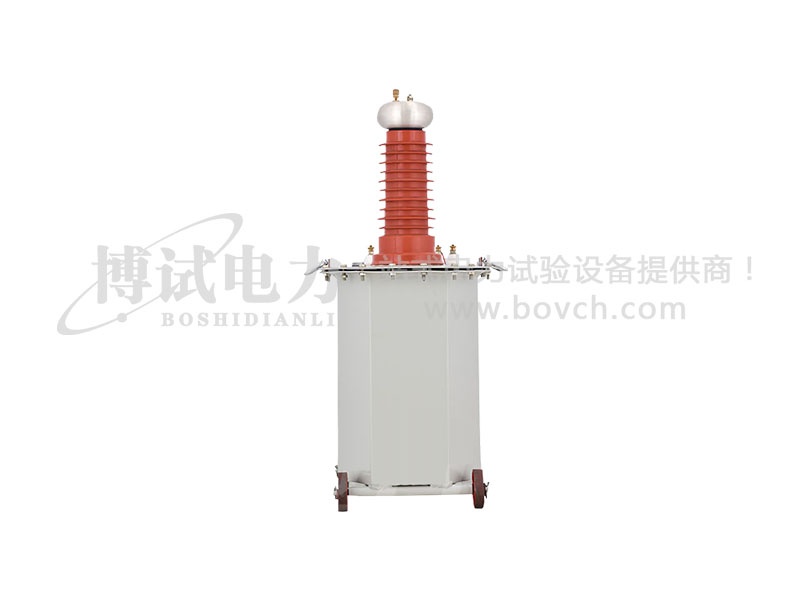

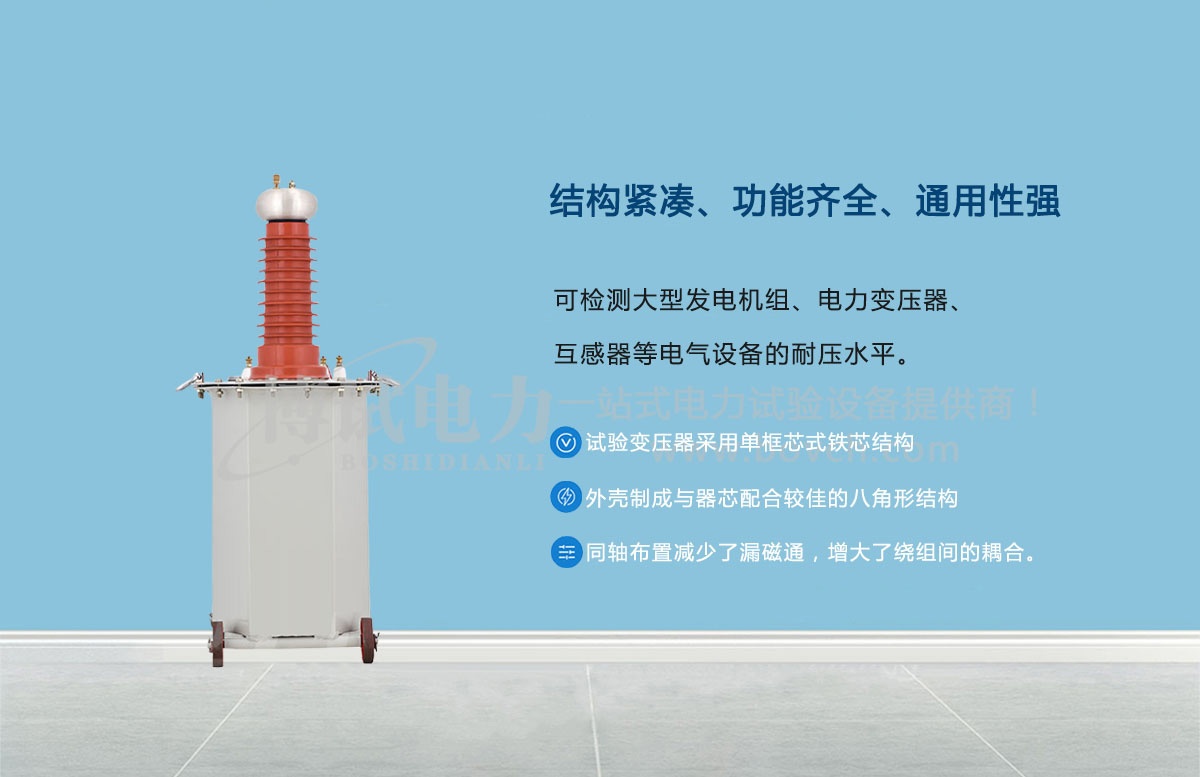

油浸式试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后,研制生产的系列试验变压器,遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分:工频高压试验装置》,研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

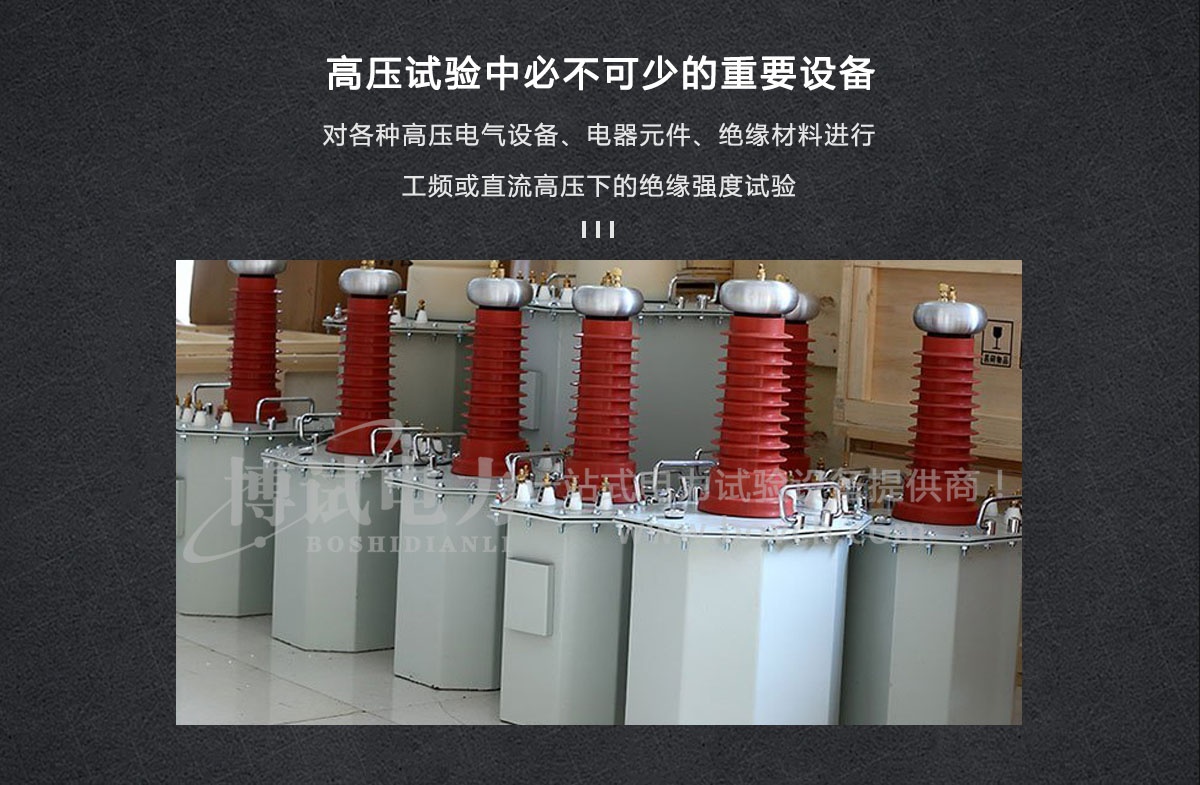

油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。

产品特点Product Parameters

1、选材优良,质量可靠,稳定性好。
2、电压裕度大,电晕声小,局放小。
3、采用新式绝缘材料,体积小,重量轻便。

产品参数Product Characteristics

规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
YDJ-1.5/50 1.5 50 30 200 7.5 500 10
YDJ-3/50 3 50 60 200 15 500 10
YDJ-5/50 5 50 100 200 25 500 10
YDJ-10/50 10 50 200 200 50 500 10
YDJ-20/50 20 50 400 380 52.6 500 10
YDJ-30/50 30 50 600 380 79 500 10
YDJ-50/50 50 50 1000 380 132 500 10
YDJ-5/100 5 100 50 200 25 1000 10
YDJ-10/100 10 100 100 200 50 1000 10
YDJ-20/100 20 100 200 380 52.6 1000 10
YDJ-30/100 30 100 300 380 79 1000 10
YDJ-50/100 50 100 500 380 132 1000 10
YDJ-15/150 15 150 100 380 39.5 1500 10
YDJ-20/150 20 150 133 380 52.6 1500 10
YDJ-25/150 25 150 167 380 65.7 1500 10
YDJ-30/150 30 150 200 380 79 1500 10
YDJ-50/150 50 150 333 380 132 1500 10
YDJ-100/150 100 150 667 380 263 1500 10
YDJ-50/200 50 200 250 380 132 2000 10
YDJ-100/200 100 200 500 380 263 2000 10
YDJ-150/200 150 200 750 380 395 2000 10
YDJ-200/200 200 200 1000 380 526 2000 10
YDJ-300/200 300 200 1500 380 790 2000 10
YDJ-50/300 50 300 167 380 132 3000 10
YDJ-100/300 100 300 333 380 263 3000 10
YDJ-150/300 150 300 500 380 395 3000 10
YDJ-200/300 200 300 667 380 526 3000 10
YDJ-300/300 300 300 1000 380 790 3000 10
