产品介绍Product Introduction

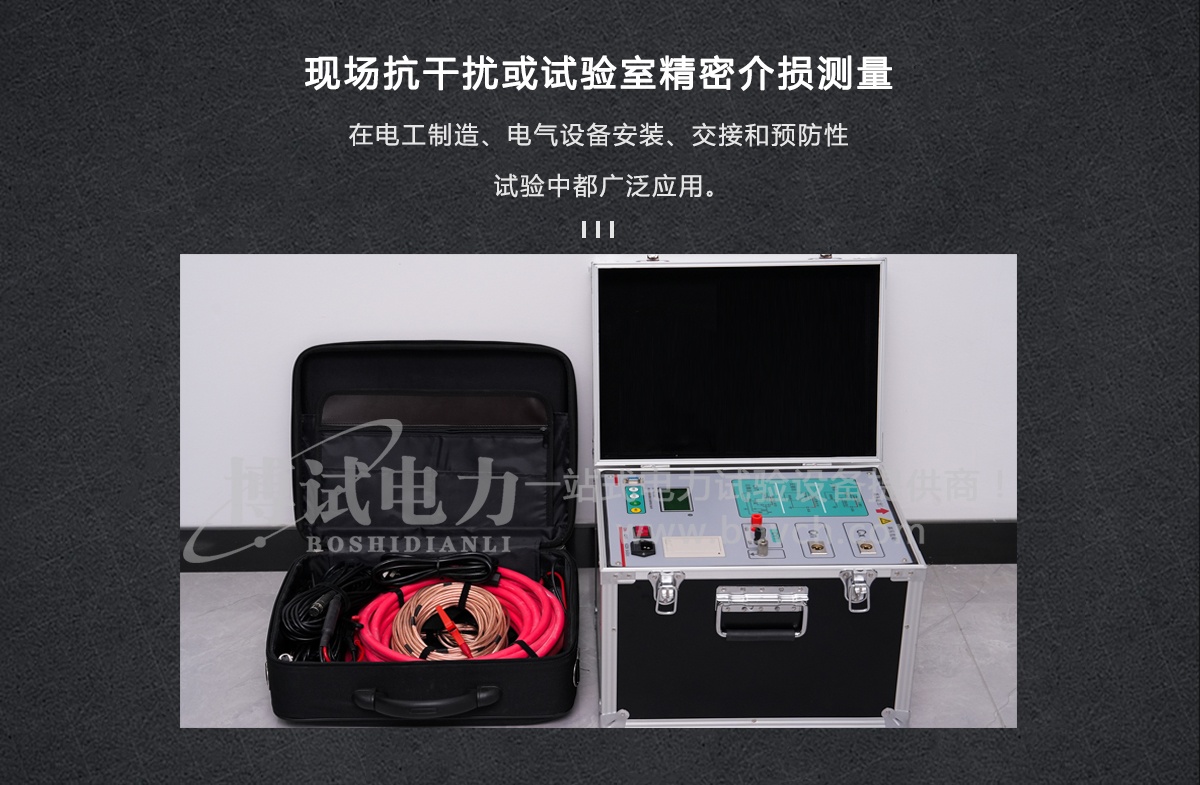

全自动变频抗干扰介质损耗测试仪用于现场抗干扰介损测量,或试验室精密介损测量。可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

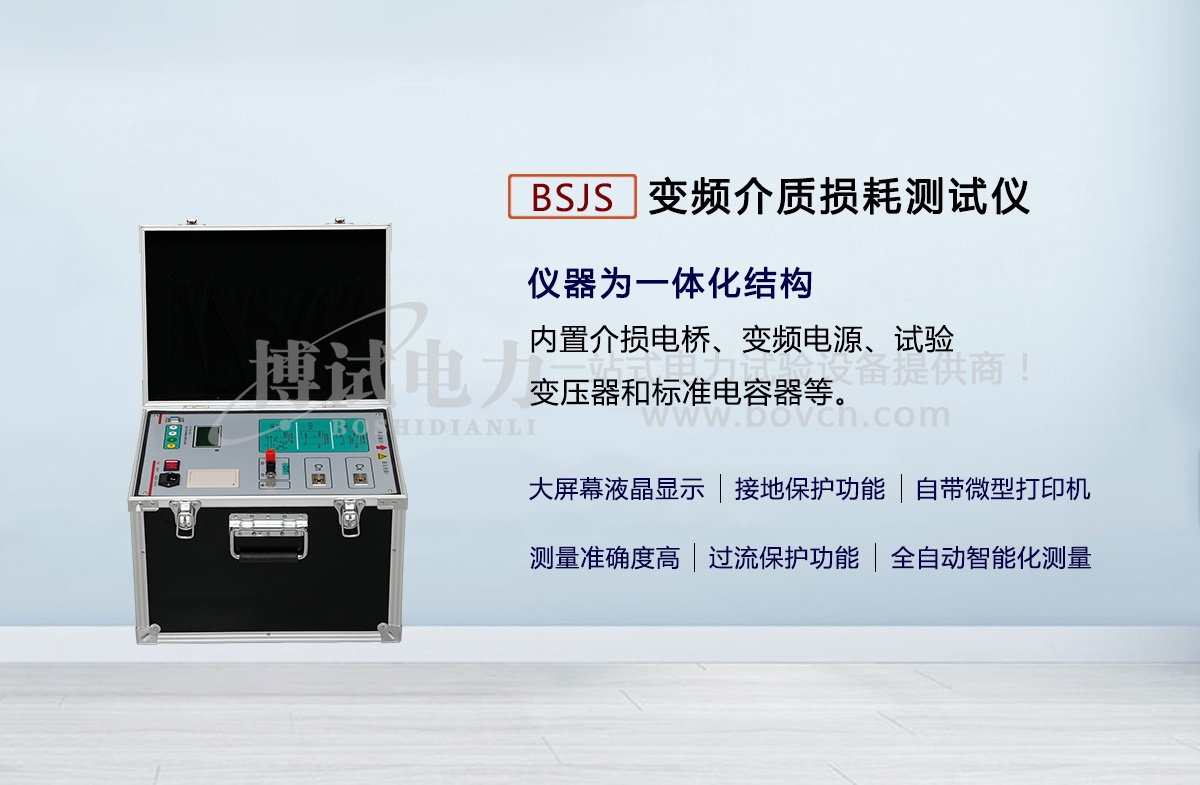

仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

产品特点Product Parameters

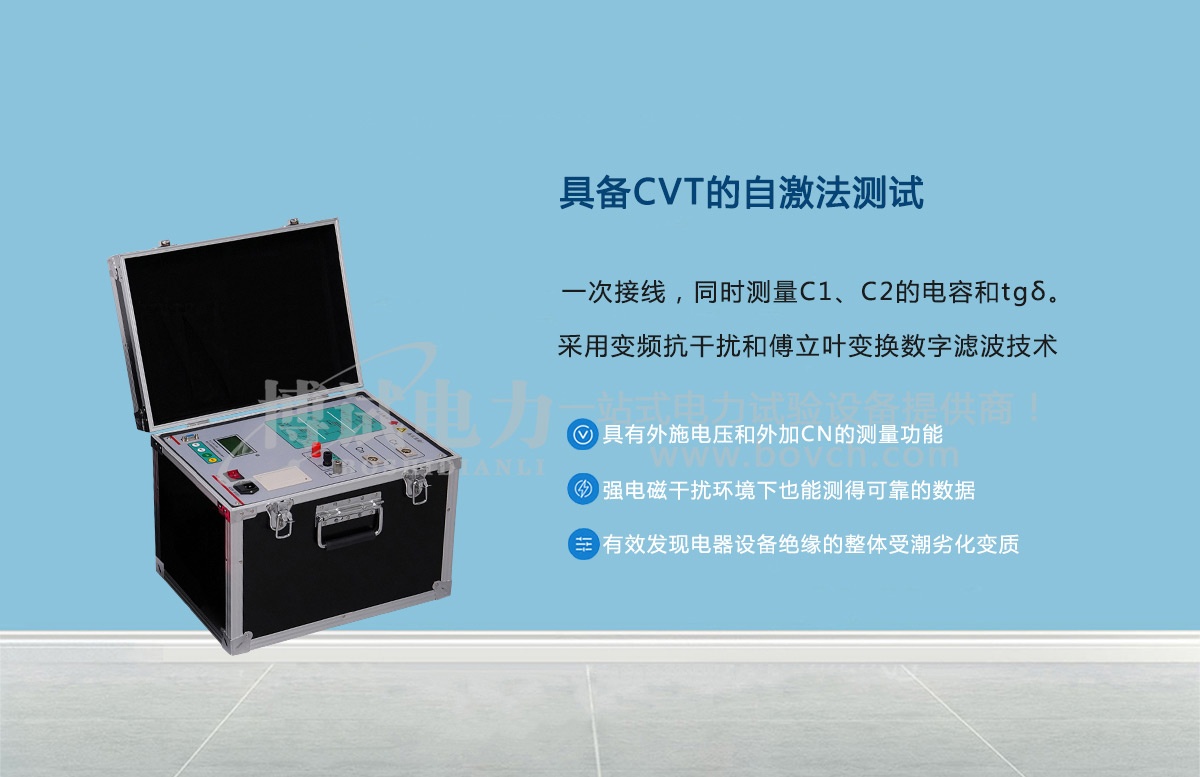

1、具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ。
2、具有外施电压和外加CN的测量功能
3、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
4、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
5、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。
6、过流保护功能,在试品短路或击穿时仪器不受损坏。
7、内附标准电容和高压电源,便于现场测试,减少现场接线。

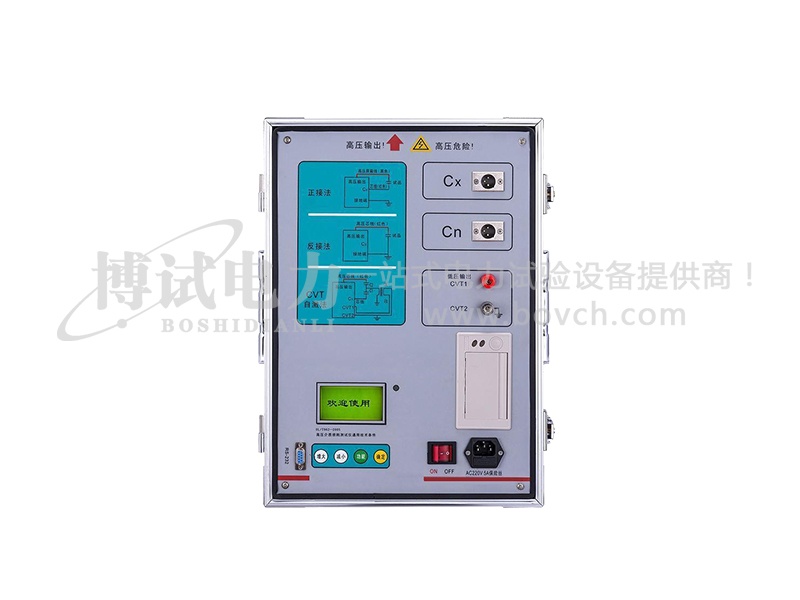

8、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

产品参数Product Characteristics

准确度 Cx:±(读数×1%+1pF)
tgδ:±(读数×1%+0.00040)
抗干扰指标 变频抗干扰,在 200%干扰下仍能达到上述准确度。
电容量范围 内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率:最高 0.001pF,4位有效数字。
tgδ范围 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
试验电流范围 10μA~5A
内施高压 设定电压范围:0.5~10kV
最大输出电流:200mA
升降压方式:连续平滑调节
电压精度:±(1.5%×读数+10V)
外施高压 正接线时最大试验电流1A,工频或变频40~70Hz。
反接线时最大试验电流1A/10kV,工频或变频40~70Hz。
CVT自激发低压输出 输出电压3~50V,输出电流3~30A。
测量时间 约40s与测量方式有关
输入电源 AC 180V~270V;50Hz/60Hz±1%;市电或发电机供电
环境湿度 -10℃~50℃
相对湿度 <90%
外形尺寸 435mm×340mm×340mm
重 量 31kg(不含线包)
