高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一,高压开关综合特性测试仪能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数,为进行各类断路器动态分析提供了方便。

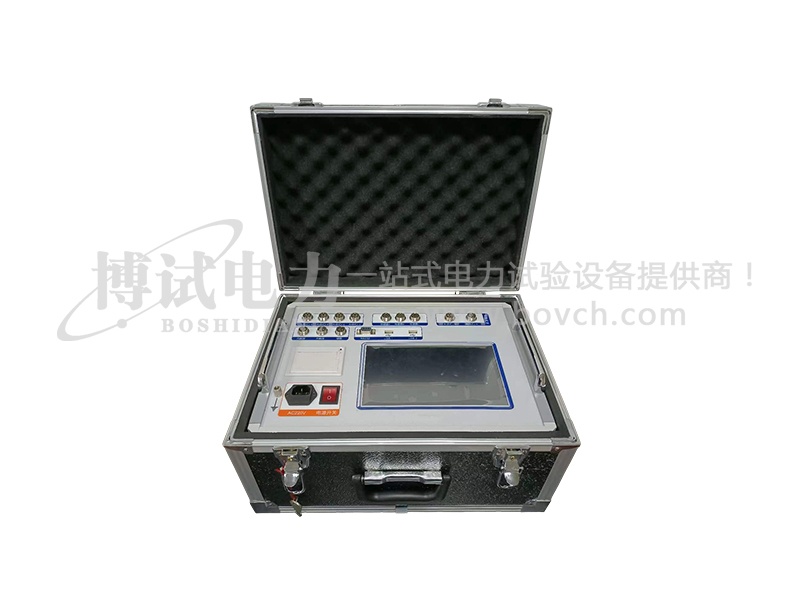

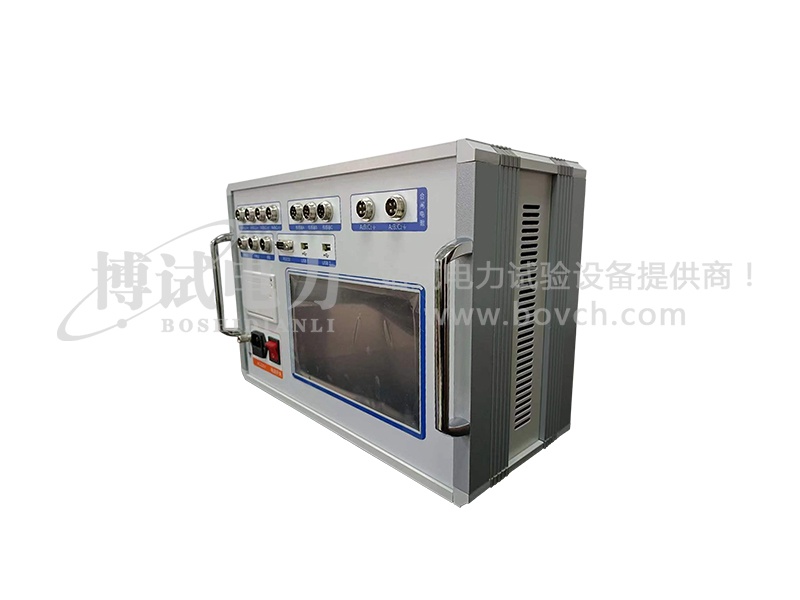

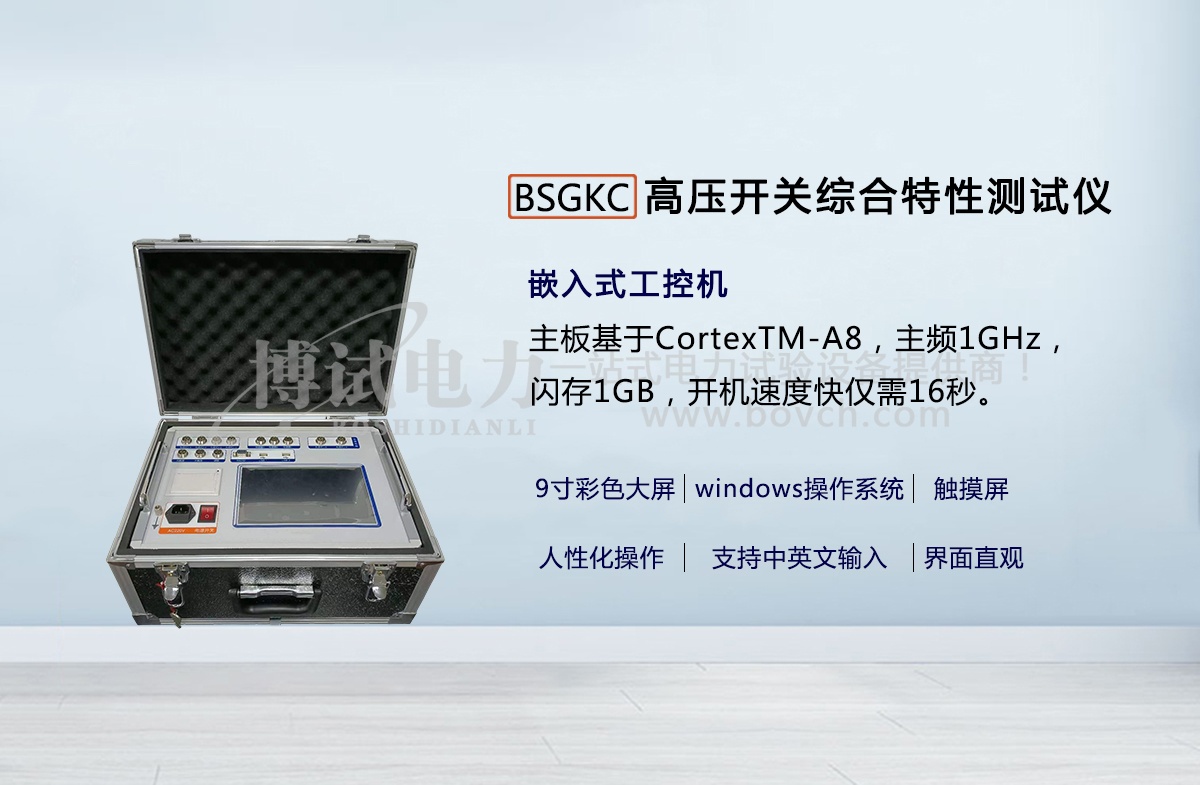

1、仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHz,闪存1GB,开机速度快仅需16秒。9寸彩色大屏,windows操作系统,人性化操作,界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。

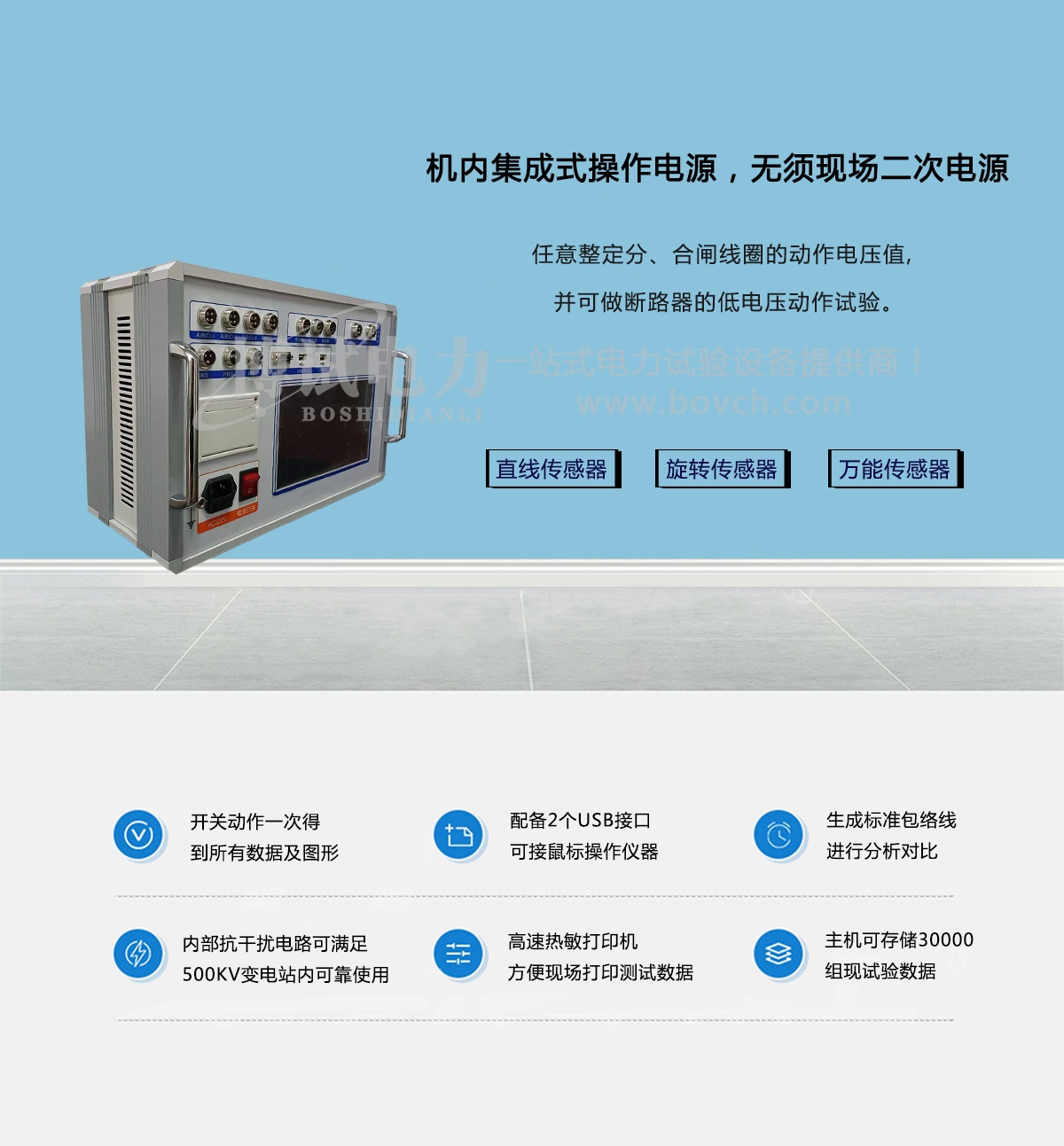

2、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC6~270V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

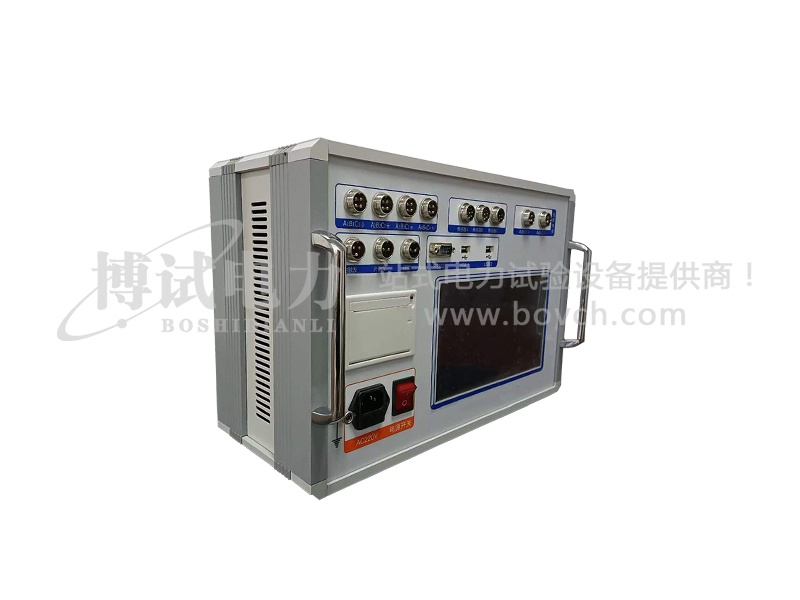

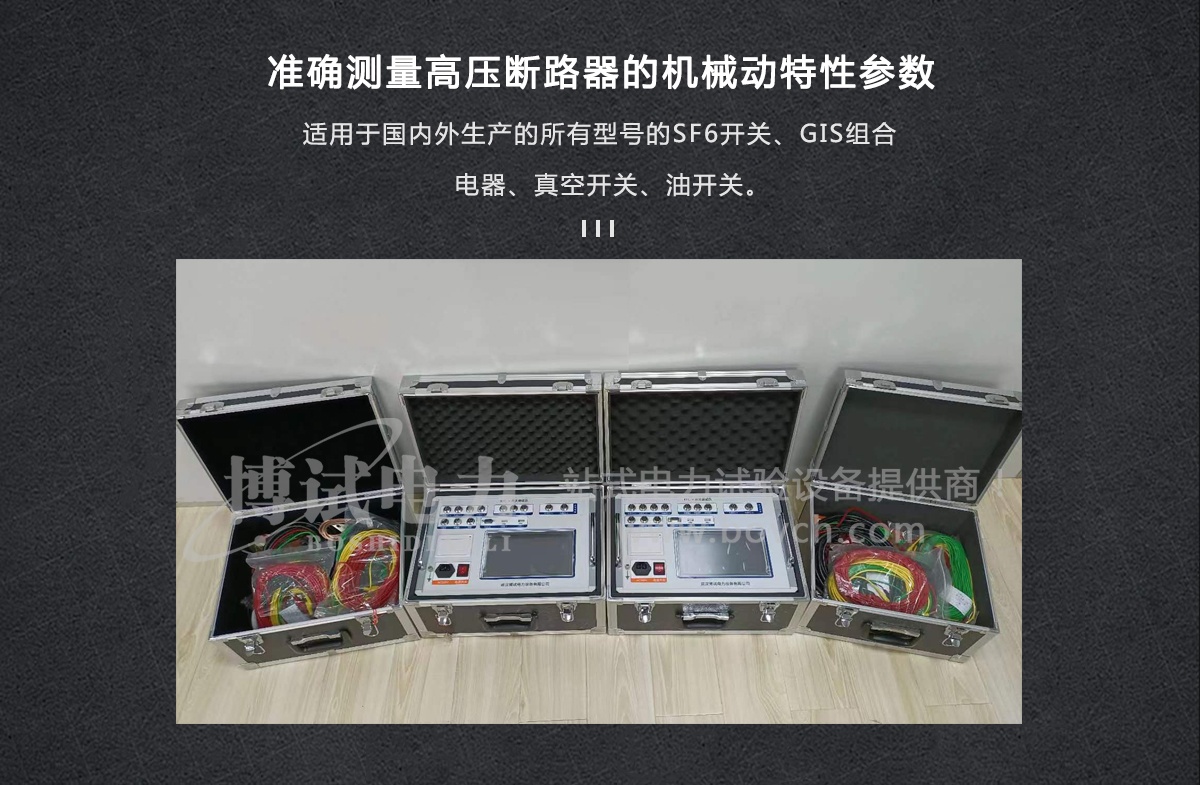

3、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

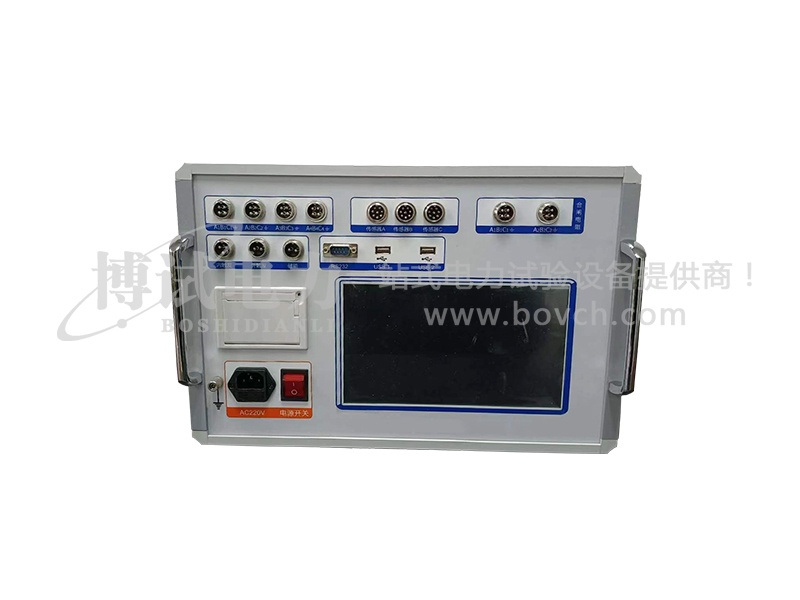

4、同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路速度(3路速度选配)。
5、配备直线传感器、旋转传感器、万能传感器、激光传感器(选配)以及支架、专用固定多功能接头,安装极为方便,简捷。
6、配备2个USB接口,可接鼠标操作仪器,可直接把数据保存到U盘,上传到计算机进行分析、保存。RS232接口联机操作(选配)、WIFI操作选配。
7、开关动作一次,得到所有数据及图形,测试数据和图形同屏显示,速度可进行再计算,无需再测试。
8、仪器含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
9、内部抗干扰电路可满足500KV变电站内可靠使用。
10、高速热敏打印机,方便现场打印测试数据。
11、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
时间测量 | 12路固有分闸(合闸)时间 | |
分闸(合闸)相内不同期 | ||
分闸(合闸)相间不同期 | ||
合闸(分闸)弹跳时间(弹跳次数) | ||
测试范围:0.01ms~20s;分辨率:0.01ms;准确度:0.1%±2个字 | ||
合闸电阻测量 | 3/6路固有分闸(合闸)时间 | |
分闸(合闸)相内不同期 | ||
分闸(合闸)相间不同期 | ||
合闸(分闸)弹跳时间(弹跳次数) | ||
合闸电阻投入时间 | ||
测量范围 | 10~10000Ω;分辨率:0.1Ω;精度:1% | |
石墨触头测量 | 3/6路固有分闸(合闸)时间 | |
分闸(合闸)相内不同期 | ||
分闸(合闸)相间不同期 | ||
双端接地开关测量 | 3路固有分闸(合闸)时间 | |
分闸(合闸)相内不同期 | ||
合闸(分闸)弹跳时间及波形 | ||
速度测量 | 刚分(刚合)速度 | |
指定时间段(行程段或角度段)平均速度 | ||
测速范围 | 1mm传感器 0.01~25.00m/s | |
0.1mm传感器 0.001~2.50m/s | ||
0.5°角度传感器 1周波/0.5° | ||
行程测量 | 动触头行程(行程) | |
接触行程(开距) | ||
过冲行程或反程(超程) | ||
传感器:50mm;分辨率:0.1mm | ||
360线传感器:360°;分辨率:0.25° | ||
选配传感器300mm、1000mm、加速度传感器 | ||
线圈电流测量范围 | 0~40A,最小分辨率:0.01A | |
仪器电源 | AC220V ± 10%;50Hz ± 2% | |
直流电源 | 输出电压:5~270V连续可调 | |
输出电流:≤20A(短时) | ||
外触发触发电压范围 | AC/DC10V~300V,电流:≤ 120A(短时) | |
隔离开关测量范围 | 电压输出:DC5~270(可调) | |
电源输出时间:0.01-20秒(可设置) | ||
断口信号最大采集时间为20秒 | ||
可测断口合、分闸时间、三相不同期、弹跳时间及次数 | ||
主机体积 | 380×280×170mm3 | |
使用环境 | -10℃~ +50℃ | |
相对湿度 | ≤90% |
