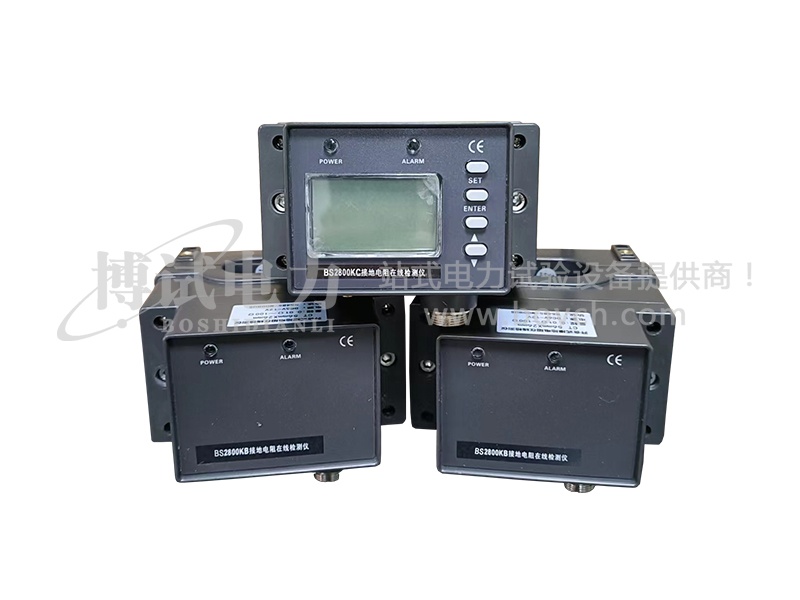

接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。闭环结构,安装时须段开接地引下线;开合式结构,安装时无需断开接地引下线,方便快捷。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行,无需自检、实时检测、采用RS485有线通信或GPRS无线通信传输数据,实现远程在线监测。检测仪内置传感器与电路板完全封闭,确保野外、室内等长时间在线监测的高精度、高稳定性、高可靠性。
接地电阻在线检测仪适用于输电线路杆塔接地、气象防雷接地、石油化工接地、通讯接地、变配电站接地、铁路设施接地、建筑仓库接地、金属回路阻值、电气设备接地等。
接地电阻在线检测仪可以单个安装使用,也可以自行组建成有线网络系统或无线网络系统使用。有线网络系统通过RS485通讯方式传输数据,由检测仪、【通讯器、监控软件、电源适配器、电脑(以上须用户自备和二次开发)】等组成,适合于近距离接地电阻监测。无线网络系统通过GPRS通讯方式传输数据,由检测仪(GPRS模块内置)、【SIM通讯卡、电源适配器、监控软件、电脑(以上须用户自备和二次开发)】等组成,适合于远距离接地电阻监测。有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。
可以通过LCD直接显示被测值,还可以通过检测仪设置报警临界值,具有声光报警指示,非常适合于无需组建网络时独立安装使用。我公司的接地电阻在线检测仪已通过防爆认证,满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为ExiaⅡBT3 Ga,防爆合格证号:CE18.2332X,它可应用于相应的易燃易爆环境中。
型 号 |
结 构 |
LCD |
声光报警 |
报警设置 |
GPRS通讯 |
BS2800B |
闭环 |
无 |
有 |
后台设置 |
选购 |
BS2800C |
闭环 |
有 |
有 |
有 |
选购 |

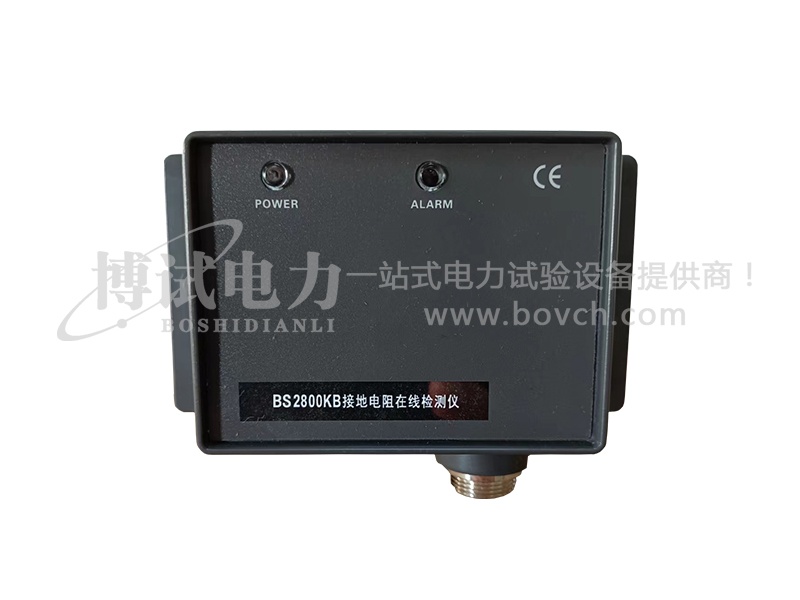

BS2800KB |
开合式 |
无 |
有 | 后台设置 | 选购 |

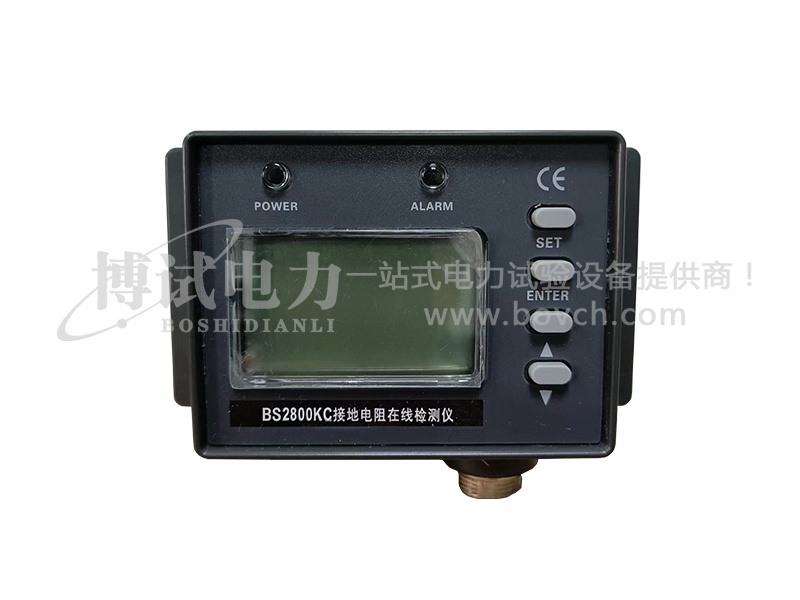

BS2800KC |
开合式 | 有 | 有 | 有 | 选购 |

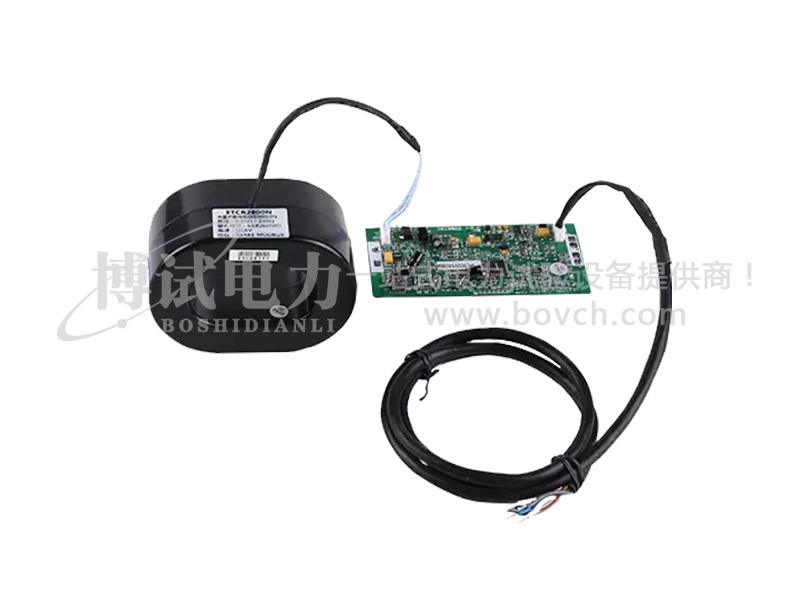

BS2800N |
闭环内置式 |
无 |
无 |
后台设置 | 选购 |
BS2800T |
闭环不锈钢壳体 |
无 | 无 | 后台设置 | 选购 |
注:B型、KB型必须组建网络使用,C型、KC型可独立安装使用,也可以自行组建网络使用。
功 能 |
回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。 |
CT结构 |
闭环(B、C型)、开合式(KB、KC型)。 |
电 源 |
检测仪:6VDC~12VDC,50mA Max(选配GPRS 12VDC 150mA Max). (Ui:6V;Ii:50mA;Ci:0μF;Li:0mH;Pi:0.1W)(用户外部提供) ,本安设备与安全栅的匹配关系:Uo≤Ui,Io≤Ii,Po≤Pi,Co≥Ci,Lo≥Li。 |
电阻量程 |
0.01Ω~200Ω(ZC2800B、ZC2800C) 0.01Ω~100Ω(ZC2800KB、ZC2800KC) |
分 辨 率 |
0.001Ω |
精 度 |
±2%rdg±3dgt(20℃±5℃,70%RH以下) |
CT尺寸 |
60mm×27mm(B、C型) 56mm×27mm(KB、KC型) |
溢出指示 |
B、C型:测试值大于200Ω时,LCD显示“OLΩ”符号。 KB、KC型:测试值大于100Ω时,LCD显示“OLΩ”符号。 |

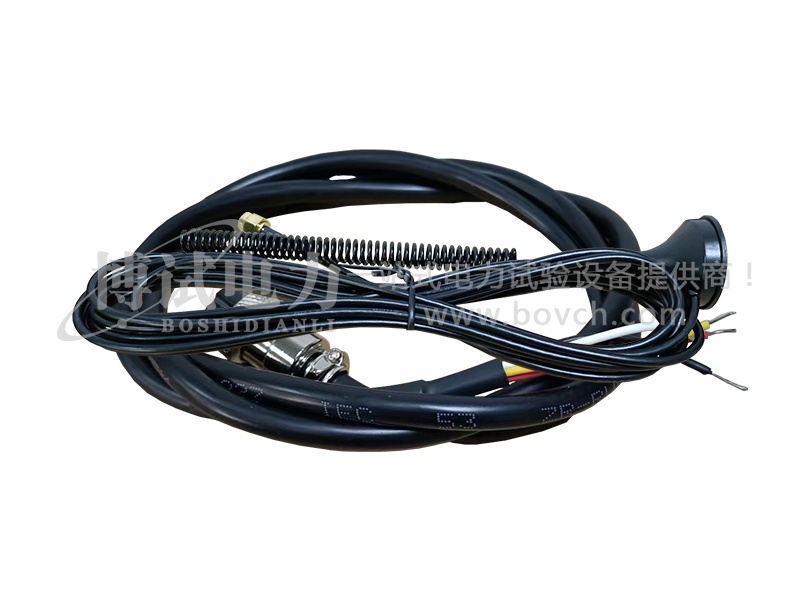

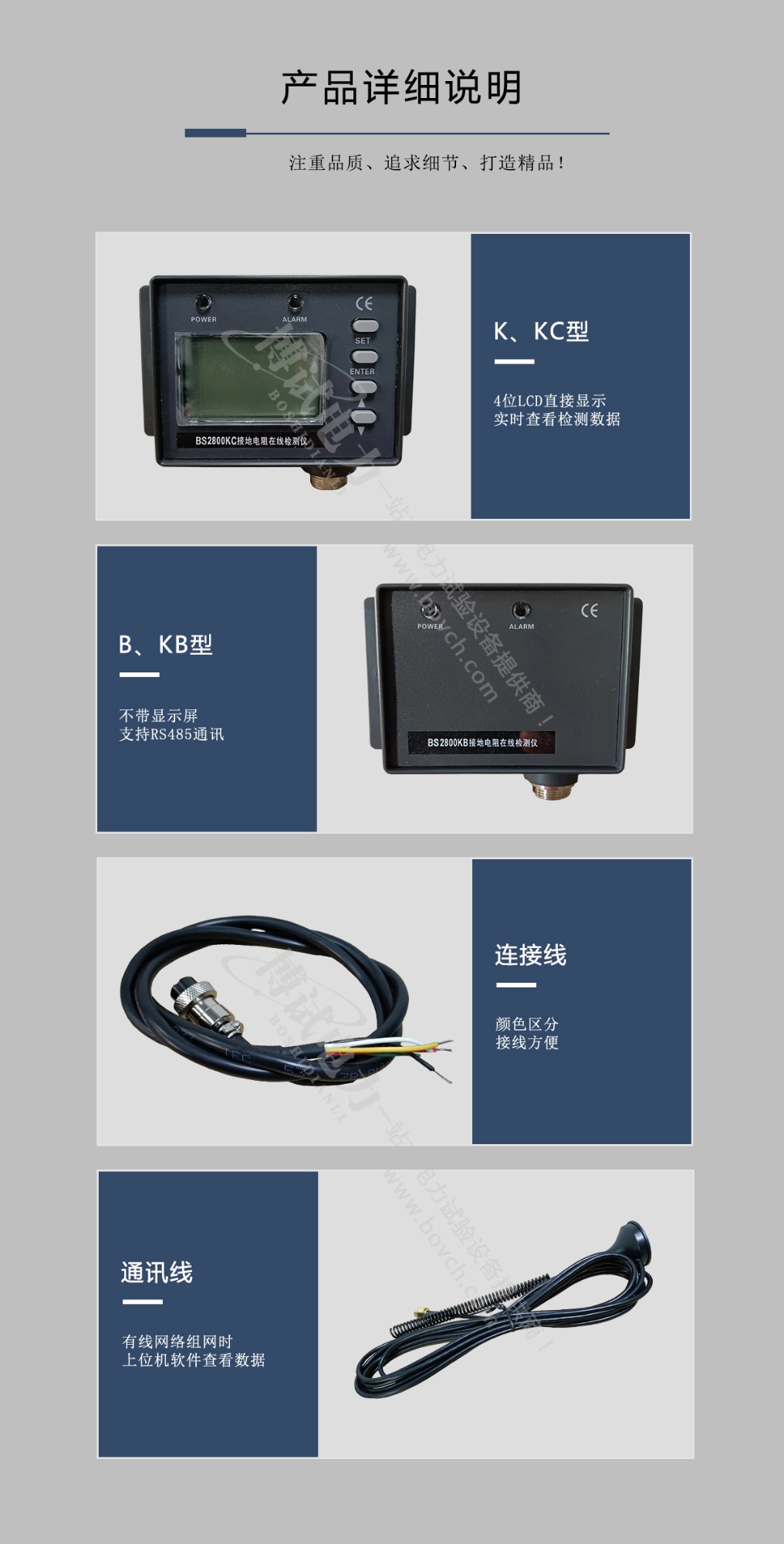

电源通讯线 |
1条,长1米(5芯线)。 |
接线标识 |
红/棕色---电源输入正;黑色---电源输入地; 蓝色---RS485信号正;灰色---RS485信号负; 白---屏蔽地; (电源输入地与屏蔽地可以短路连接) |
通讯方式 |
有线网络组网时:RS485通信方式(支持ModBus协议) 无线网络组网时:RS485或GPRS通信方式(支持ModBus协议) |
网络点数 |
有线网络:1~250个接地点,可扩展。 无线网络:60000个接地点,可扩展。 |
通讯距离 |
有线网络:约1500米,可扩展。 无线网络:不限制 |
报警指示 |
B型、KB型:检测仪声光报警 C型、KC型:检测仪声光报警和LCD显示 |
报警设置 |
B型、KB型:后台设置 C型、KC型:检测仪面板按键设置、后台设置 |
数据显示 |
B型、KB型:无(可RS485协议读取) C型、KC型:4位LCD直接显示 |
LCD尺寸 |
47mm×28.5mm(仅C型、KC型) |
外形尺寸 |
检测仪:144mm×130mm×84mm(B、C型) 检测仪:125mm×119mm×80mm(KB、KC型) |
质 量 |
检测仪:约1KG |
工作温湿度 |
-20℃~55℃;20%RH~90%RH |
温湿度误差 |
不超过5% |
换 档 |
全自动换档 |
地线干扰电流 |
应避免 |
外部磁场 |
<40A/m |
外部电场 |
<1V/m |
单次测量时间 |
约0.5秒 |
功 耗 |
检测仪:50mA Max(选配GPRS 12VDC 150mA Max) |
防爆标志 |
Ex ia ⅡB T3 Ga |
防爆合格证号 |
CE18.2332X |
防护等级 |
IP54 |
供电方式 |
外部提供电源,危险场所使用时,电源必须通过直流信号输入隔离式安全栅接入检测仪,安全栅置于非危险场所内。 |
