我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以决定是否安装消弧线圈。另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是,在现场最受欢迎和使用较频繁的还是使用中性点电容法。

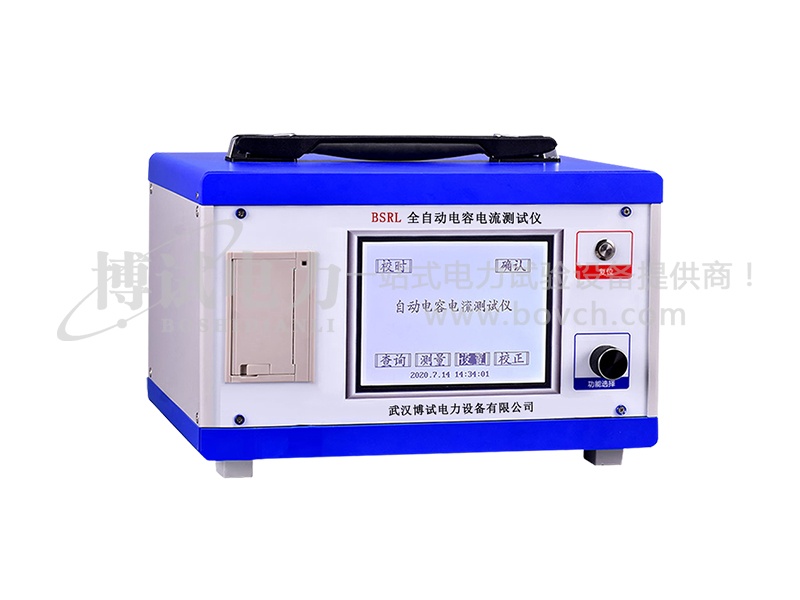

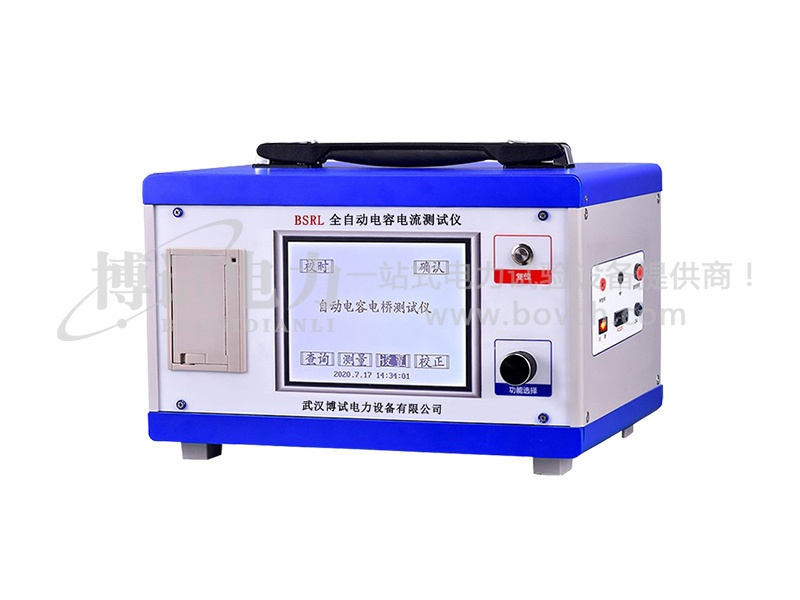

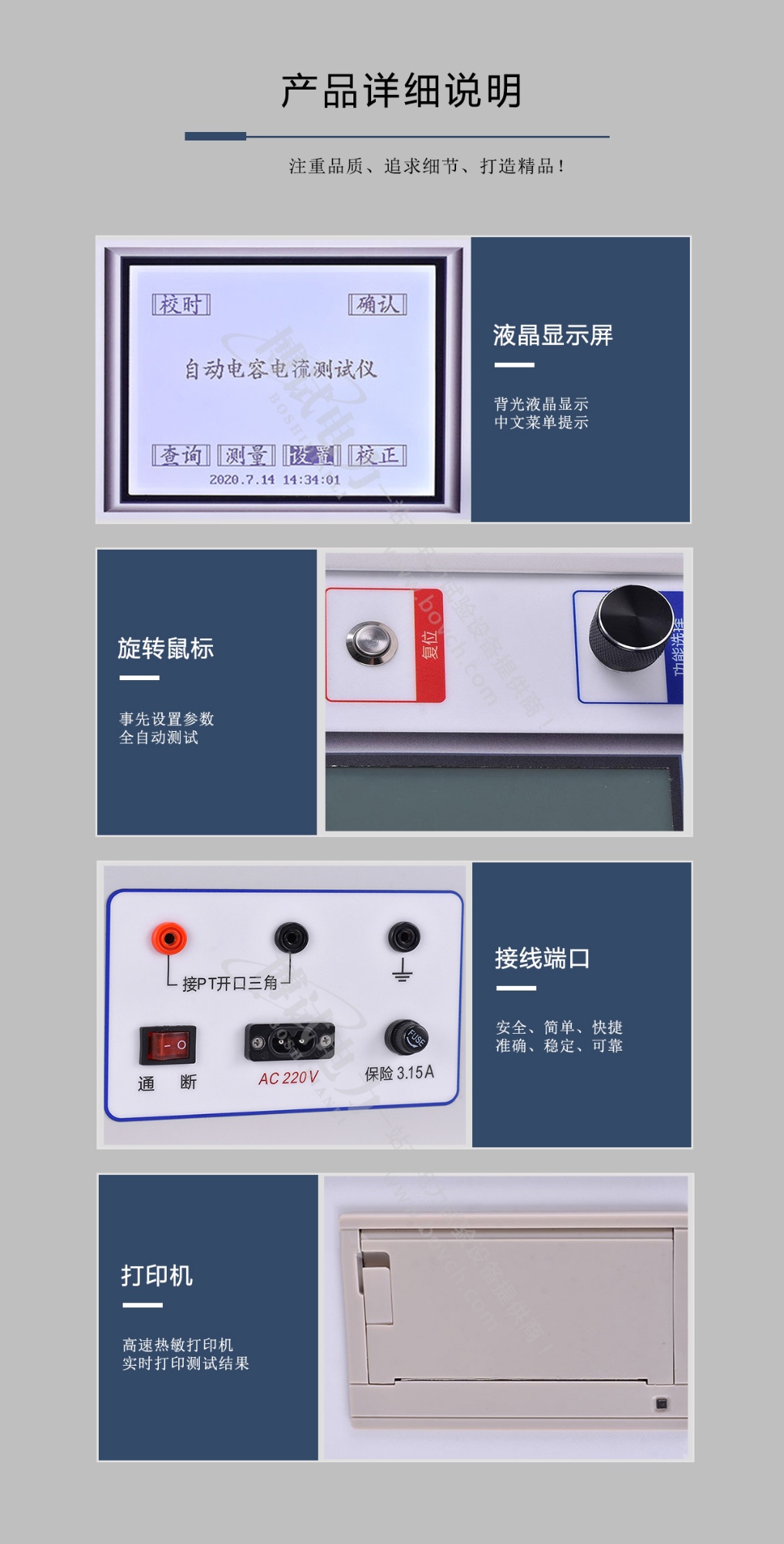

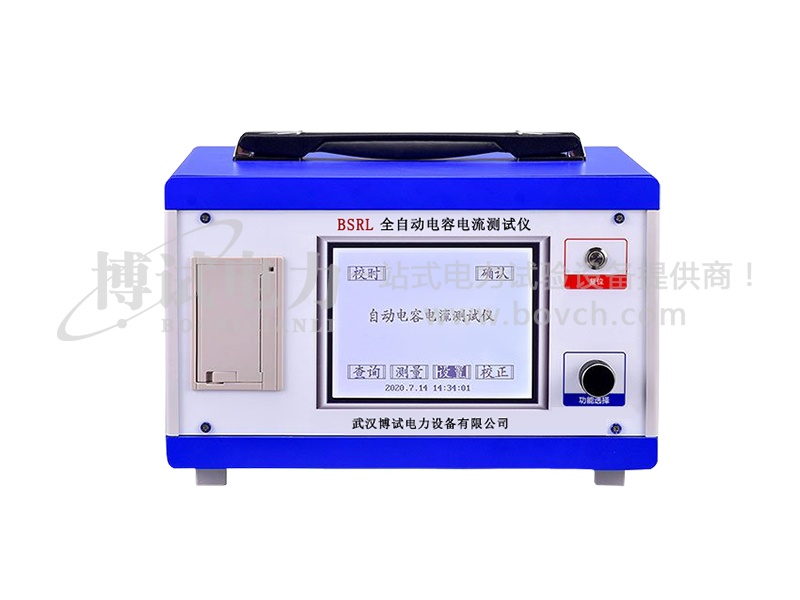

全自动电容电流测试仪采用中性点电容法测量配网电容电流,该测试仪采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候。
测量范围 | 对地总电容 ≤120μF(三相对地) |
电容电流 ≤1000A(66kV系统) | |
电容电流 ≤700A(35kV系统) | |
电容电流 ≤200A(10kV系统) | |
电容电流 ≤100A(6kV系统) | |
电容测量精度 | 0.5μF~1μF ±10%±5个字 |
1μF~90μF ±5% | |
90μF~120μF ±10% | |
电容电流<10A ±10% | |
电容电流10A-500A ±5% | |
电容电流500A-1000A ±10% | |
环境温度 | -10~50℃ |
相对湿度 | ≤90% |
工作电源 | AC220V±10% ,50Hz ±1% |
外形尺寸 | 310×300×170mm3 |
仪器重量 | 10kg |
