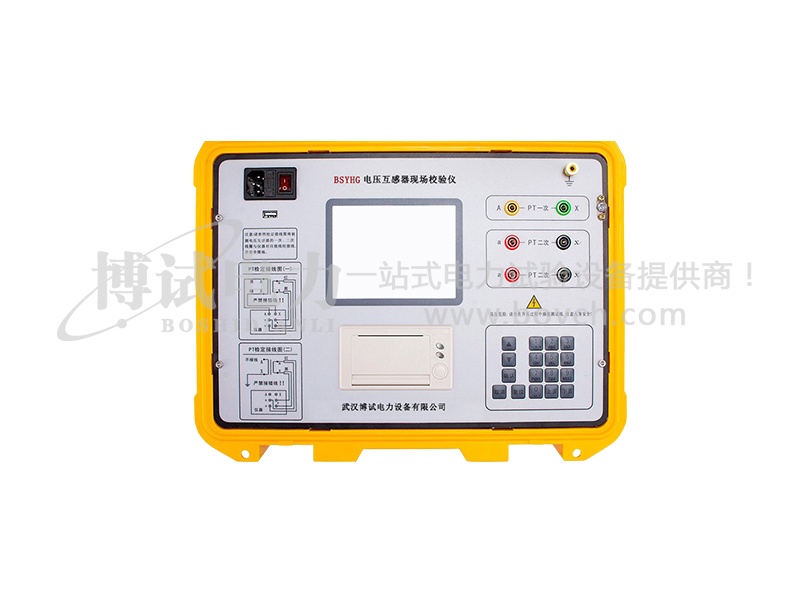

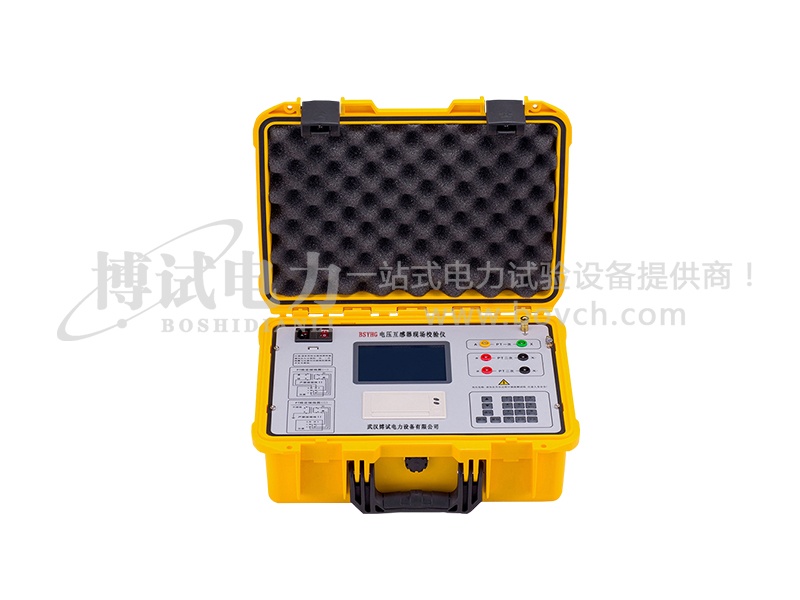

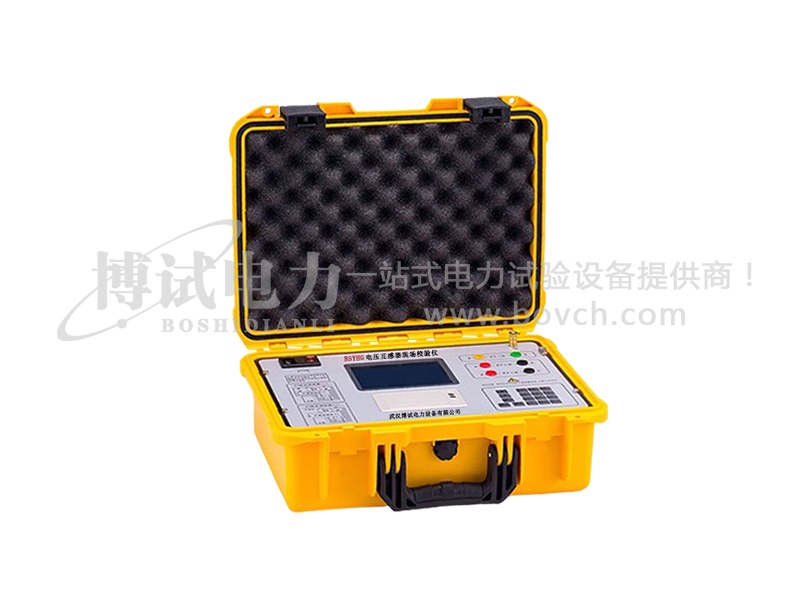

电压互感器现场校验仪是一款针对电压互感器校验的测试仪,按国家标准测量电压互感器的比差和角差,可直接测量电压互感器的变比、极性和二次直阻,还可现场测量电互感器的实际二次负荷等。

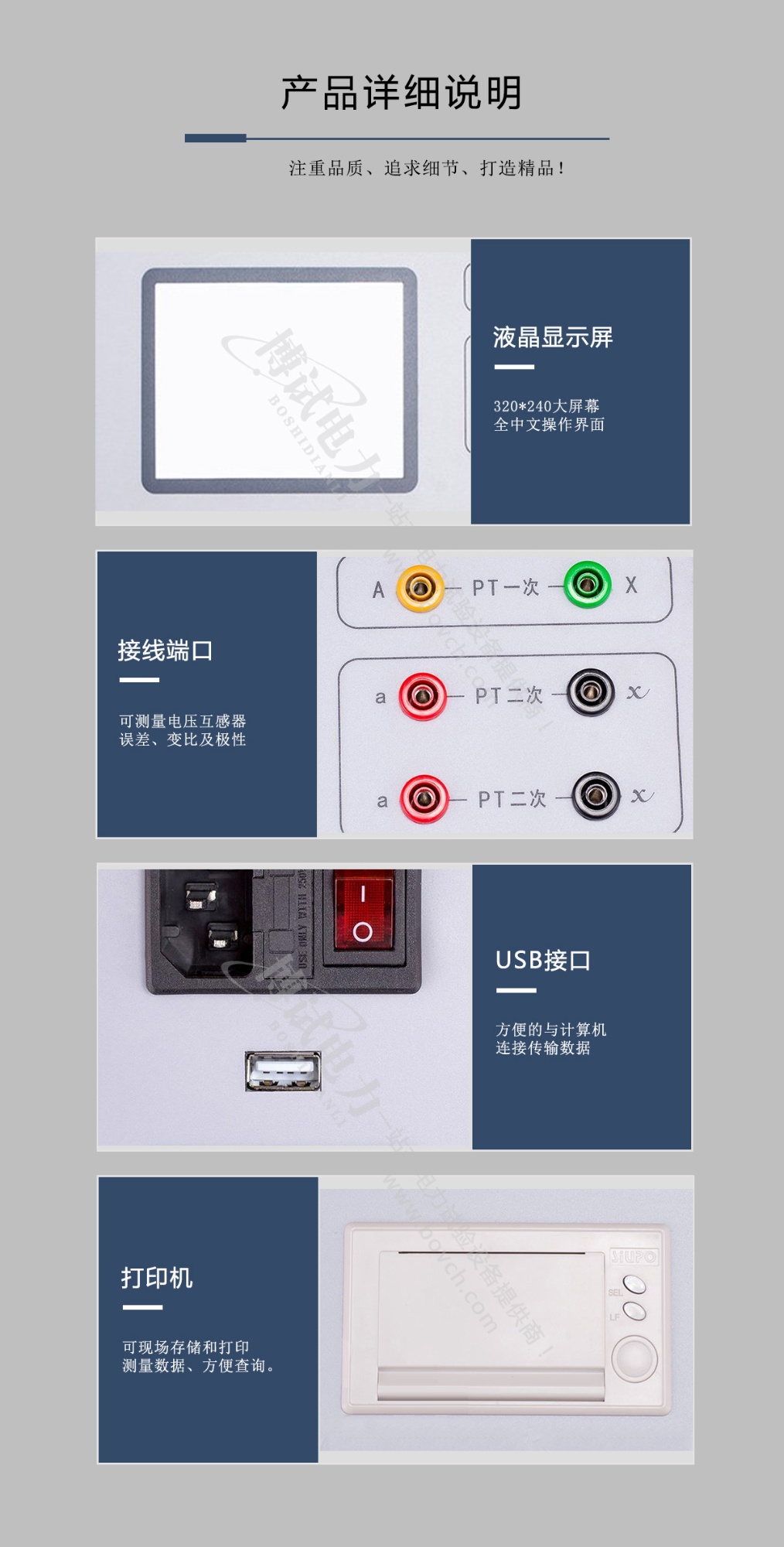

1、320*240大屏幕液晶显示,全中文界面;接线、操作简单,携带方便。
2、仪器可显示测试接线图,便于操作人员检查接线。
3、仪器智能提示接线错误,保障仪器安全及检测的准确度。
4、采用小电压测试原理积极保障操作人员的安全
5、满足遵照国家规程所要求的测量用电压互感器的20%-120%的规程点误差(角差、比差)检测
6、一次性完成测量并显示(遵照规程测量)电压互感器上限负荷与下限负荷下的规程点误差(角差、比差)
7、一次性完成测量并显示电压互感器两组实际任意负荷下的规程点误差(角差、比差)
8、可进行各种测量数据的存储和打印,方便用户查询。
9、仪器可选配我公司的现场便携式可充电测试电源使用,方便现场取电源。
变比范围 | 全范围测量(电磁型) ±0.2% | |
误差测量范围 | 一次电压:3-110kV/√3(非标准一次电压也可) | |
二次电压 |
100V,100V/√3 、6kV/100V 10kV/100v 、20kV/100V 35kV/100V、6kV/√3/100V/√3、10kV/√3/100V/√3 、20kV/√3/100V/√3、35kV/√3/100V/√3、66kV/√3/100V/√3、110kV/√3/100V/√3 |
|
功率因数 | 0.0-1.0 | |
极限误差 | ±0.05% | |
直流电阻 | 0.0-0.1Ω | ±3% |
0.1-50Ω | ±1% | |
PT二次负荷 | 1VA-500VA | ±2% |
检 定 | 电压范围 | 0-100V (百分表误差0.5%) |
比差 | 0.001%-3% (100V) | |
角差 | 0.00′-50′(100V) | |
误差 | △X=±(2%×X+2%×Y±2个字) | |
△Y=±(2%×X+2%×Y±2个字) | ||
导纳 | 0.1mS-99.9mS | |
误差 | △X=±(2%×X+2%×Y±2个字) | |
△Y=±(2%×X+2%×Y±2个字) | ||
工作电源 | AC 220V ±10%/50Hz ±2% | |
环境温度 | 0-40℃ | |
整机功耗 | 30W(静态)150W(工作) | |
环境温度 | 0-40℃ | |
环境湿度 | 25℃时<85% | |
整机重量 | ≤6kg | |
整机体积 | 370mm×280mm×160mm |
