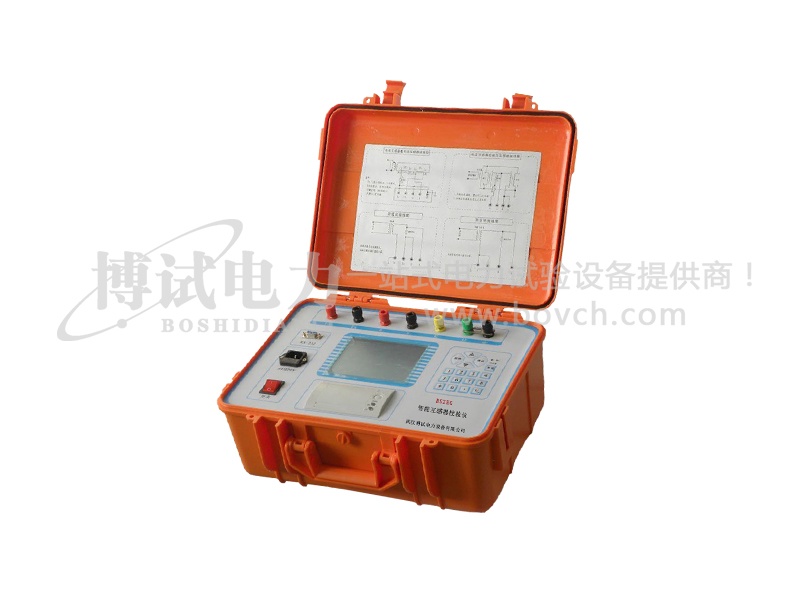

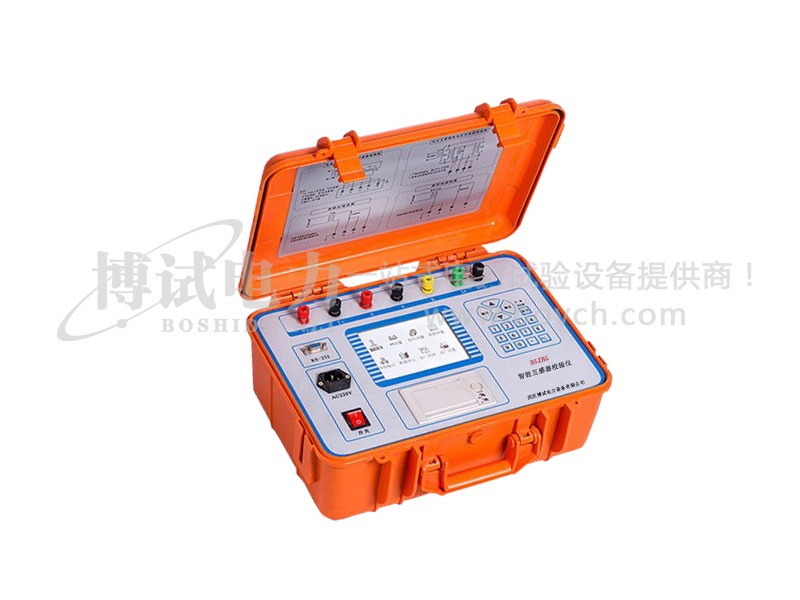

产品介绍Product Introduction

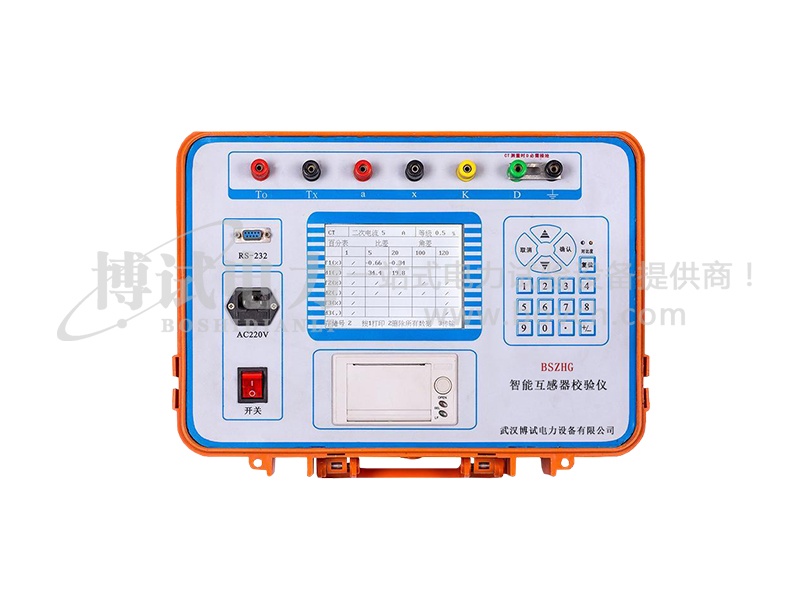

智能互感器校验仪主要用于PT、CT的误差及阻抗、导纳测试,是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。仪器满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。

产品特点Product Parameters

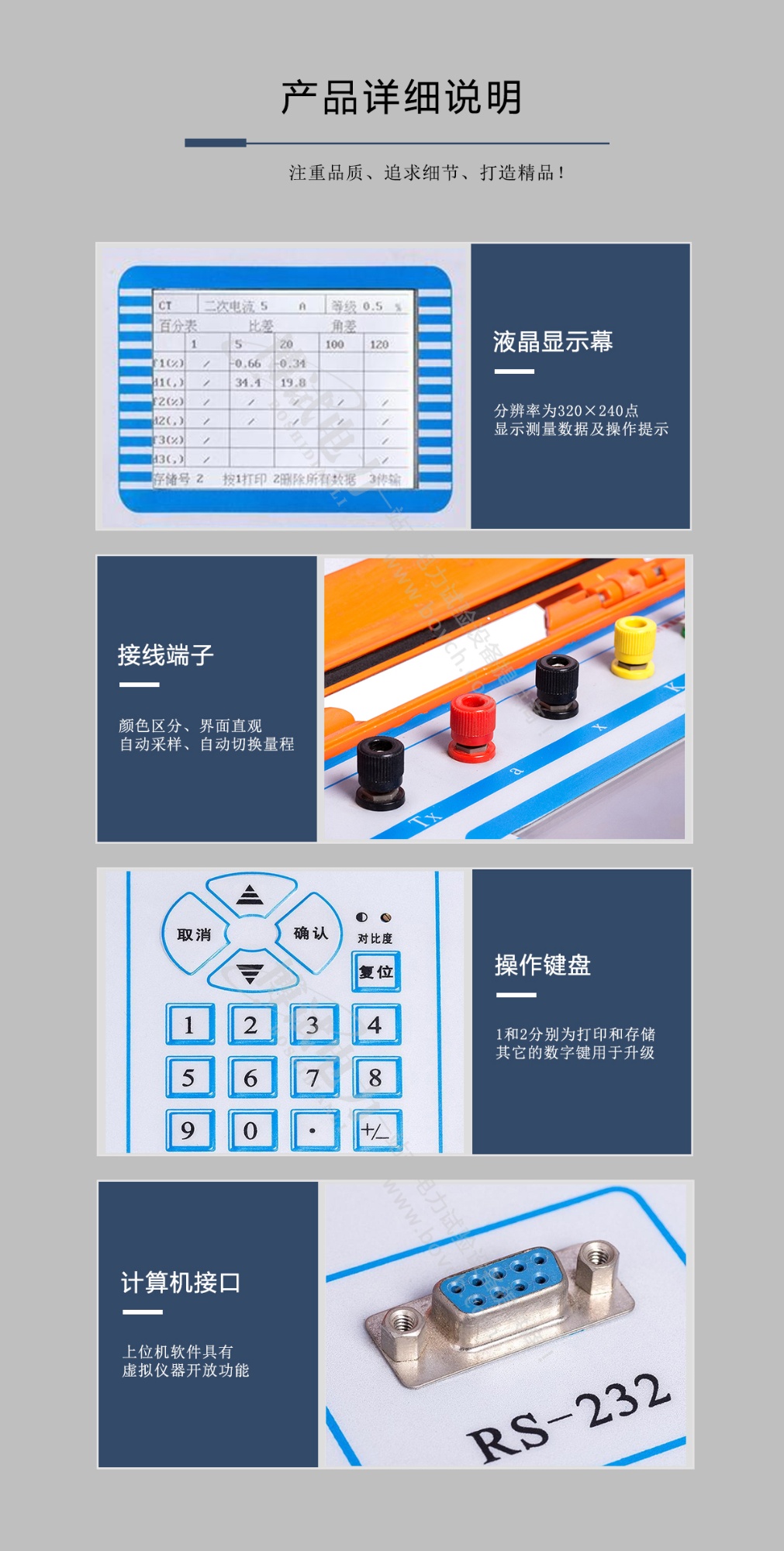

1、采用320×240点阵液晶,可视范围大,带长寿命背光照明,方便使用。
2、全中文操作界面,界面美观。
3、百分表、比差、角差采用特大字体显示,方便用户观测。
4、自动采样,自动判断极性错误,变比错误。
5、上位机软件具有虚拟仪器开放功能
6、自动切换量程,彻底解决S级测量问题。
7、采用先进独特电路和DSP技术完美结合,彻底解除阻容移相电路不稳定的问题。
8、功耗:<15VA(不带微型打印机);<25VA(带微型打印机)。
9、谐波抑制比:>40db
10、外形尺寸(长×宽×高):260mm×350mm×150mm
11、重量:6kg

产品参数Product Characteristics

设备使用环境 温度:5℃~40℃ 相对湿度:<80%(25℃时)
海拔高度:<2500m
电源频率:50Hz±0.5Hz 电源电压:220V±5V
测量范围 同相分量(%):0.0001~200.0 分辨率:0.0001
正交分量(分):0.001~700.0 分辨率:0.001
阻抗(Ω):0.0001~20.0 分辨率:0.0001
导纳(ms):0.0001~20.0 分辨率:0.0001
基本误差 同相分量 ΔX=±(X×2%+Y×2%)±Dx(有1级可选)
正交分量 ΔY=±(X×2%+Y×2%)±Dy(有1级可选)
"X"、"Y"——仪器的显示值
"Dx,Dy"——仪器的量化误差
Dx=2,Dy=5
百分表 2级(有1级可选)
工作范围 电流 (1%~149%)In (In =5A)
(5%~149%)In (In =1A)
电压 (5%~149%)Un (Un =100V,150V,100V/)
(5%~149%)Un (Un =100V/3)
工作负荷 电流 TO对TX<0.12Ω cosΦ=1
电压 a对x<0.25VA (100V)
极性错误指示 当工作电流(电压)达到额定电流(电压)的5%以上,误差超过180%时,应有极性指示。
注意:如果大于额定工作电流(电压)的10%以上,仍未出现应有的极性指示,说明有故障,请不要再增加电流(电压),以免烧坏仪器。
变比错误指示 当工作电流(电压)达到额定电流(电压)的5%以上,误差超过30%而小于180%时,应有变比错误指示。
绝缘和耐压试验及说明 端子TX 端子相通
电源插座对外壳能承受1.5kV,1min耐压
