产品介绍Product Introduction

互感器伏安特性测试仪主要用于对35kV及以下保护类、计量类CT/PT进行自动测试及现场检测CT/PT的伏安特性、变比、极性、退磁、5%和10%的误差曲线、二次侧回路检查和工频交流耐压等,能满足装机容量220KV输变电工程检测环境。
实验时仅需设定测试电压/电流值,不需要设置步长,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口与笔记本电脑联机上传测试数据,进行编辑保存或打印。操作简单方便,提高工作效率,是现场检测的选择设备。

产品特点Product Parameters

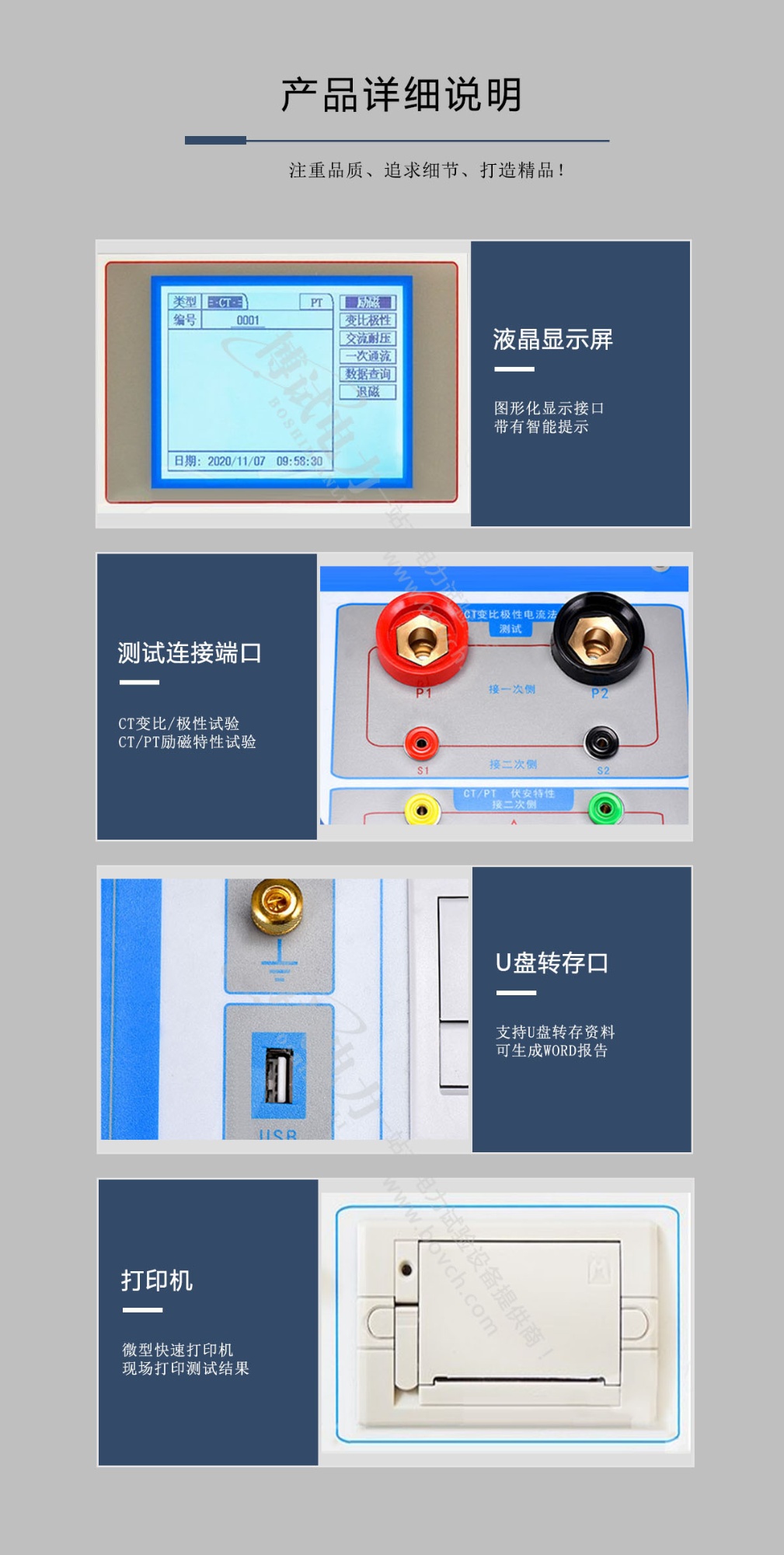

1、液晶大屏幕,图形化显示接口。
2、按规程自动给出CT/PT(励磁)拐点值
3、操作简便,带有智能提示,使用户更易上手操作。
4、无需外接其它辅助设备,单机即可完成所有检测项目。
5、可保存3000组测试资料,掉电后不丢失。
6、自带微型快速打印机、可直接现场打印测试结果。
7、支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告。
8、仪器小巧轻便,非常利于现场测试。

产品参数Product Characteristics

项目 参数
工作电源 AC220V±10% 、50Hz
设备输出 0~1200V(电流最大设置20A)
大电流输出 0~1000A
励磁测量精度 ≤0.5%(0.3%*读数+0.2%*量程)
CT变比测量 范围 ≤5000A/1A(25000A/5A)
精度 ≤0.5%
PT变比测量 范围 ≤500kV
精度 ≤0.5%
工作环境 温度 -10℃ ~ 40℃
湿度 ≤90%
尺寸 410mm × 260mm × 340mm
重量 ≤25kg
