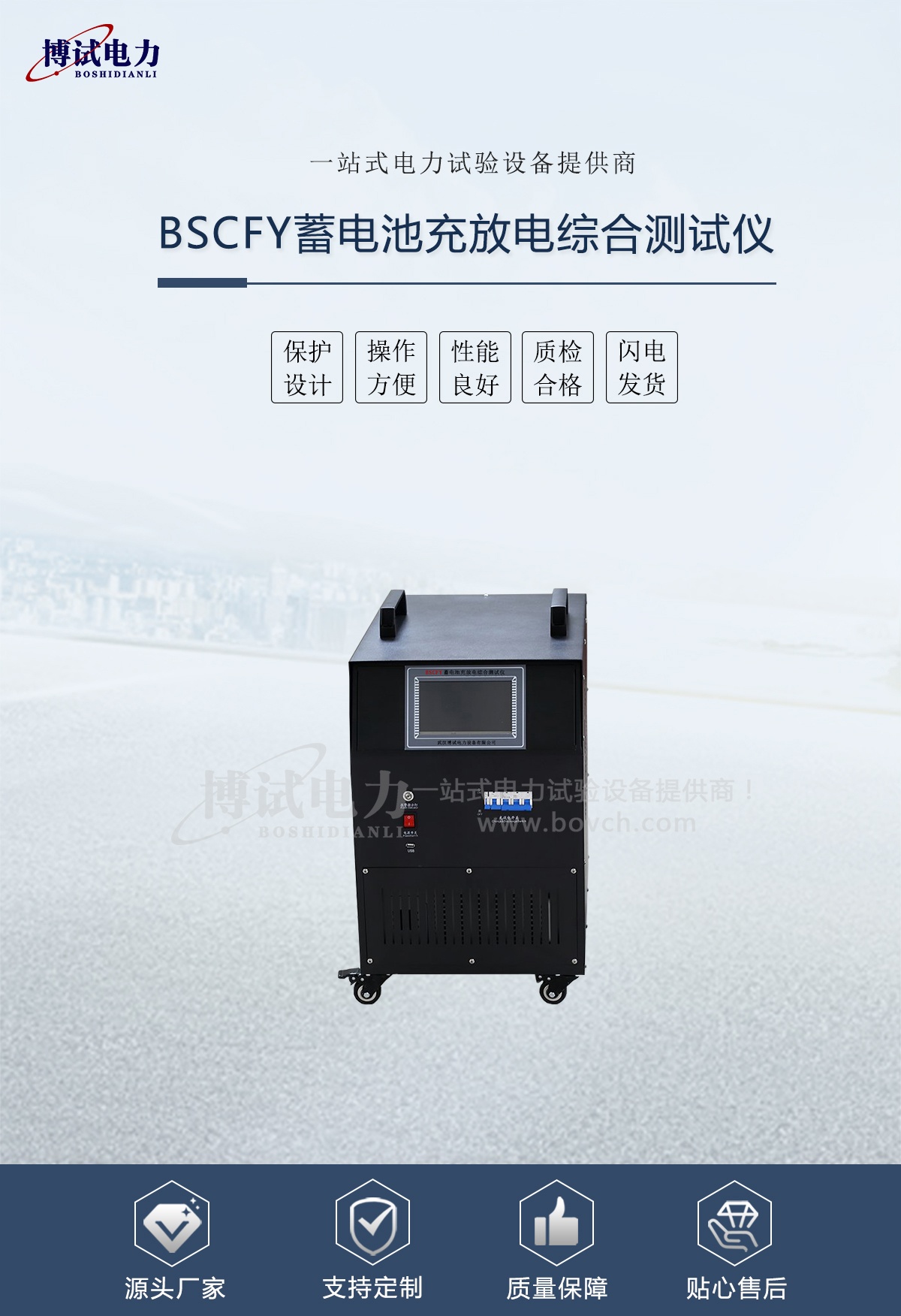

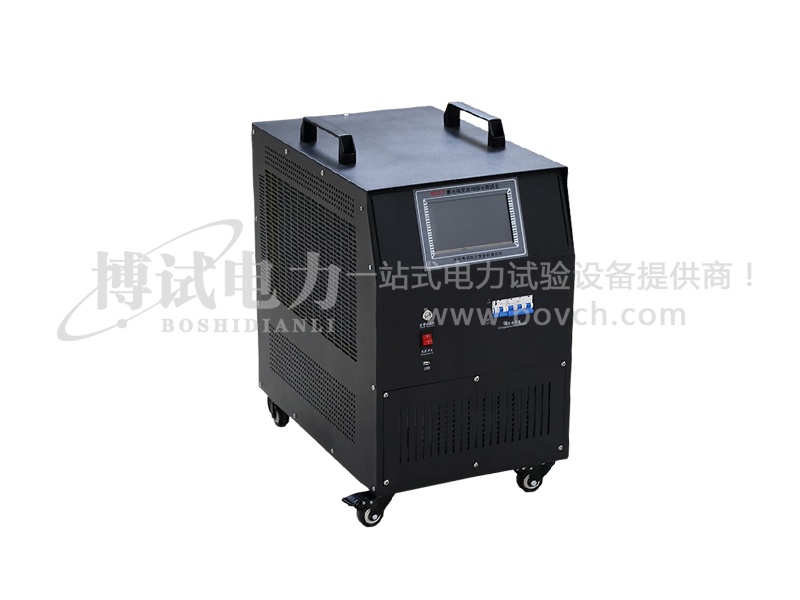

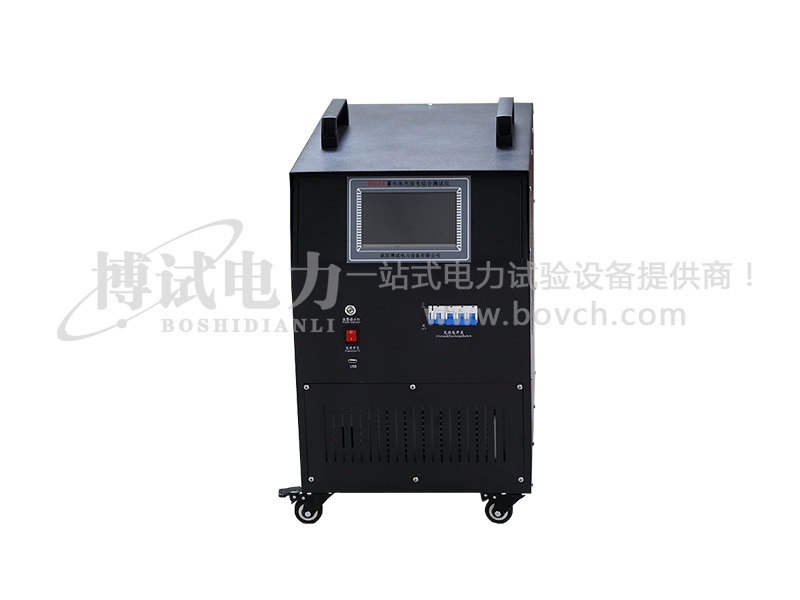

产品介绍Product Introduction

蓄电池充放电综合测试仪集充电、放电、单体检测、在线监测和活化于一体,功能齐全,一机多用。
仪器可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流,实现设定值的恒流放电。在放电时,当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。
蓄电池充放电综合测试仪有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

产品特点Product Parameters

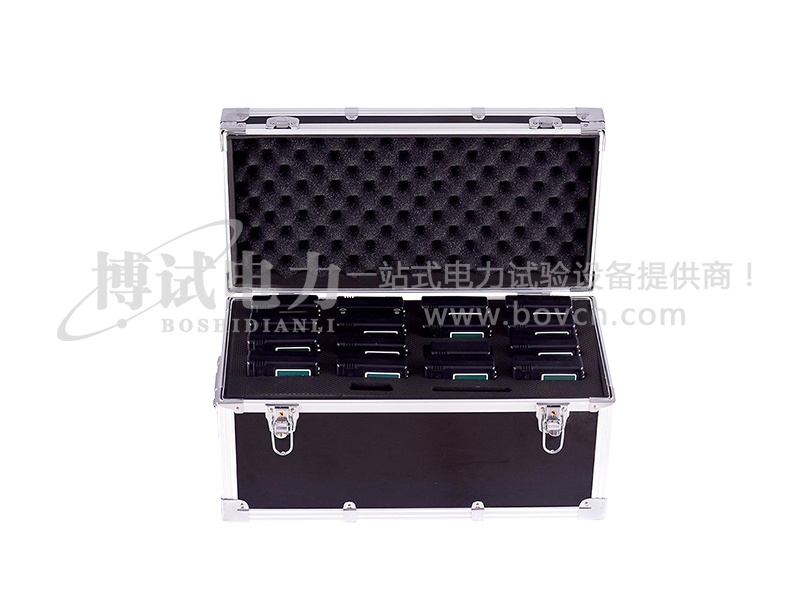

1、单体电压无线监测功能,每个无线监测模块可同时监测12个单体。
2、带中文后台分析软件,具有远端控制放电功能。
3、主机具备USB接口,2G超大容量内部数据储存空间。
4、采用双CPU协同工作,保证测试安全,可靠及准确性。
5、放电过程中可暂停及参数修改,无需终止放电试验。

产品参数Product Characteristics

工作模式 可单机使用,可并机使用,可远程控制和状态监控。
适用电池组 48V 110V 220V 380V
充电电压 40~60V 95~150V 190~300V 350~450V
充电电流 10~150A 1~80A 1~40A 1~20A
放电电压 38~60V 80~135V 176V~270V 300~460V
放电电流 0~150A 0~150A 0~100A 0~50A
电流精度 1%
电压精度 0.5%
单体电压精度 0.2%
单体电压 0.500V~16.00V(分辨率1mv)
充放电时间 0~99小时59分
供电电源 AC:220V/380V
仪器尺寸 610mmx 390mmx 675mm
重量 61kg
冷却方式 强制风冷式
搬运方式 工业万向轮

工作环境

散热 强制风冷
温度 工作范围:-5~50℃ 贮藏温度:-40~70℃
湿度 相对湿度0~90%(40±2℃)
海拔 额定海拔4000米
噪音 ﹤60dB

工作电源

电压 单相三线制: 220V AC (–20%~+30%),频率:45~65Hz。
耐压测试 输入-机壳:2200Vdc 1min
输入-输出:2200Vdc 1min
输出-机壳:700Vdc 1min
安全性 满足EN610950

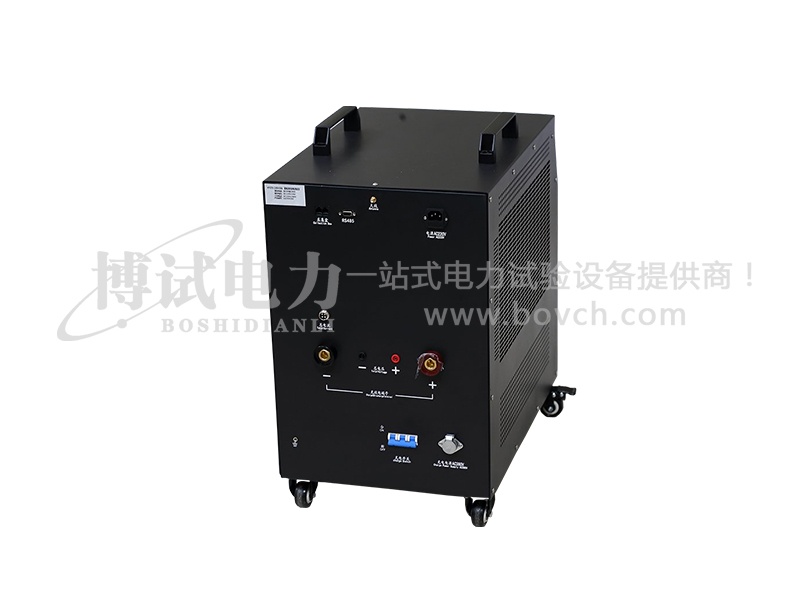

接线

交流输入 国标公插座,适用1~1.5mm2电缆。
直流输出 仪表25mm2电缆快接插头(红正黑负)
