钳形接地电阻测试仪主要用于接地电阻测量、回路电阻测量、接地引下线漏电流测量,判断接地故障;广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
仪器能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值;在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。
1、采用先进的算法及数字集成处理技术
2、开机无需自检等待,立即进入测试。
3、突破产品笨重的问题,更加符合手持仪表的特性。
4、全新外观设计,面板6键操作,性能直通。
5、增加了声光报警功能和干扰信号识别指示功能
6、测量范围增加到0.01Ω-1000Ω,存储数据99组,功耗更低,最大启动、工作电流小于50mA。
测量模式 |
测量范围 |
分辨力 |
准确度 |
电 阻 |
0.010Ω-0.099Ω |
0.001Ω |
±(1%+0.01Ω) |
0.10Ω-0.99Ω |
0.01Ω |
±(1%+0.01Ω) |
|
1.0Ω-49.9Ω |
0.1Ω |
±(1%+0.1Ω) |
|
50.0Ω-99.5Ω |
0.5Ω |
±(1.5%+0.5Ω) |
|
100Ω-199Ω |
1Ω |
±(2%+1Ω) |
|
200Ω-395Ω |
5Ω |
±(5%+5Ω) |
|
400-590Ω |
10Ω |
±(10%+10Ω) |
|
600Ω-880Ω |
20Ω |
±(20%+20Ω) |
|
900Ω-1200Ω |
30Ω |
±(25%+30Ω) |
|
电 流 |
0.00mA -9.95mA |
0.05mA |
±(2.5%+1mA) |
10.0mA -99.0mA |
0.1mA |
±(2.5%+5mA) |
|
100mA -300mA |
1mA |
±(2.5%+10mA) |
|
0.30A-2.99A |
0.01A |
±(2.5%+0.1A) |
|
3.0A-9.9A |
0.1A |
±(2.5%+0.3A) |
|
10.0A-20.0A |
0.1 A |
±(2.5%+0.5A) |
电阻量程 |
0.01Ω-1200Ω |
电流量程 |
0.00mA-20.0A |
电阻分辨率 |
0.001Ω |
电流分辨率 |
0.05mA |
数据存储 |
99组 |
声光报警 |
“嘟--嘟--嘟--”报警声,按AL键开、关 |
报警临界值设定范围 |
电阻:1-199Ω;电流:1-499mA |
电 源 |
6VDC(4节5号碱性干电池) |
工作温湿度 |
-20℃-55℃;10%RH-90%RH |
液晶显示器 |
4位LCD数字显示,长宽47mm×28.5mm |
钳口尺寸 |

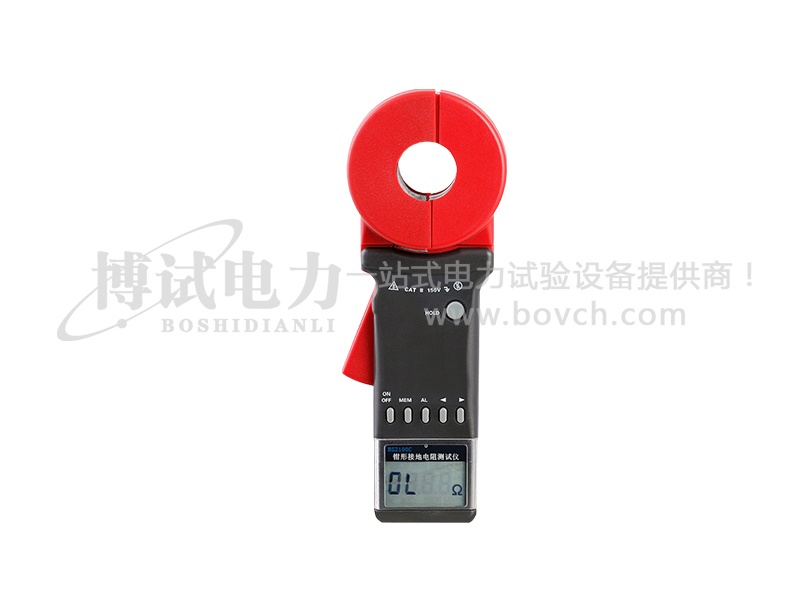

长钳口65mm×32mm;圆钳口Φ32mm |
钳口张开尺寸 |
长钳口32mm;圆钳口32mm |
钳表质量 |
长钳口1160g;圆钳口1120g(含电池) |
钳表尺寸 |
长钳口:长宽厚285mm×85mm×56mm 圆钳口:长宽厚260mm×90mm×66mm |
防爆标志 |
Exia Ⅱ BT3 Ga |
保护等级 |
双重绝缘 |
结构特点 |
钳形CT |
换 档 |
全自动换档 |
外部磁场、电场 |
<40A/m;<1V/m |
单次测量时间 |
0.5秒 |
电阻测量频率 |
>1KHz |
被测电流频率 |
50/60Hz自动 |
