产品介绍Product Introduction

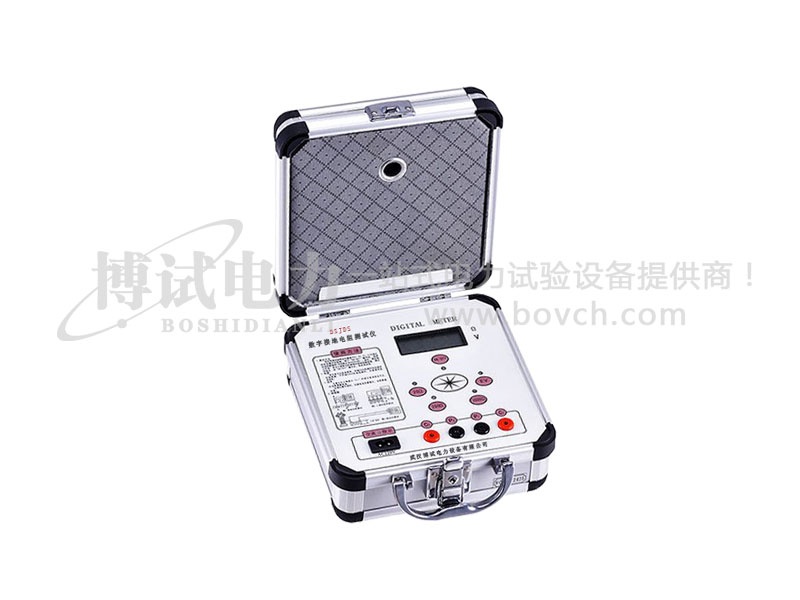

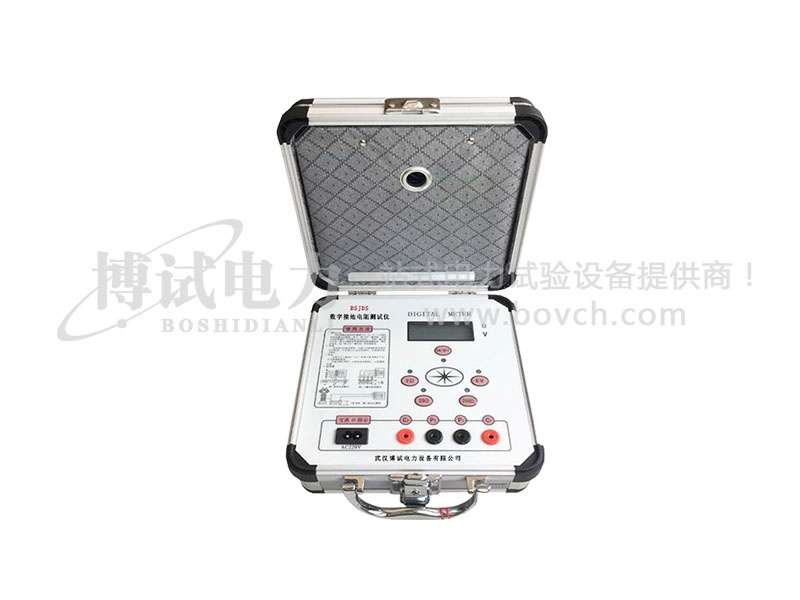

仪器仪采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。
数字接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值，本仪器还可测量土壤电阻率及地电压。

产品特点Product Parameters

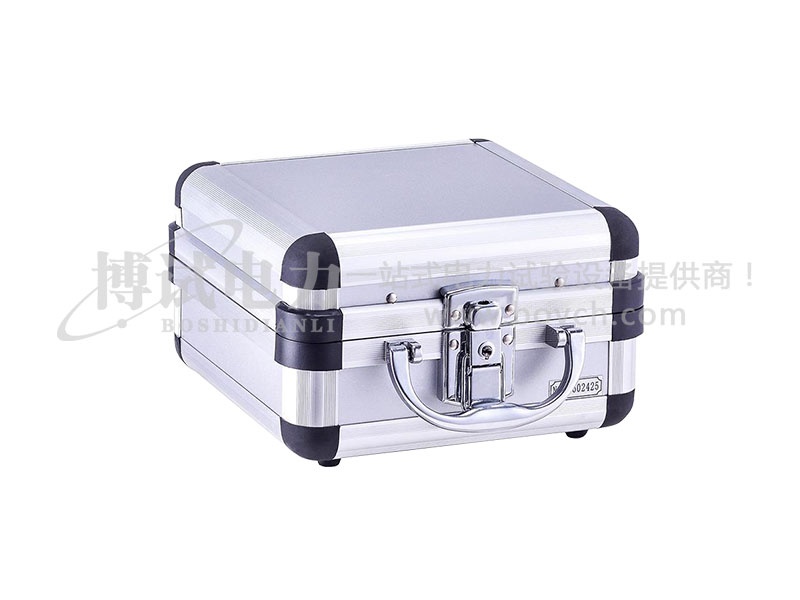

1、结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量
3、允许辅助接地电阻在0～1.8KΩ(RC)，0～40KΩ(RP)之间变化，不致于影响测量结果。

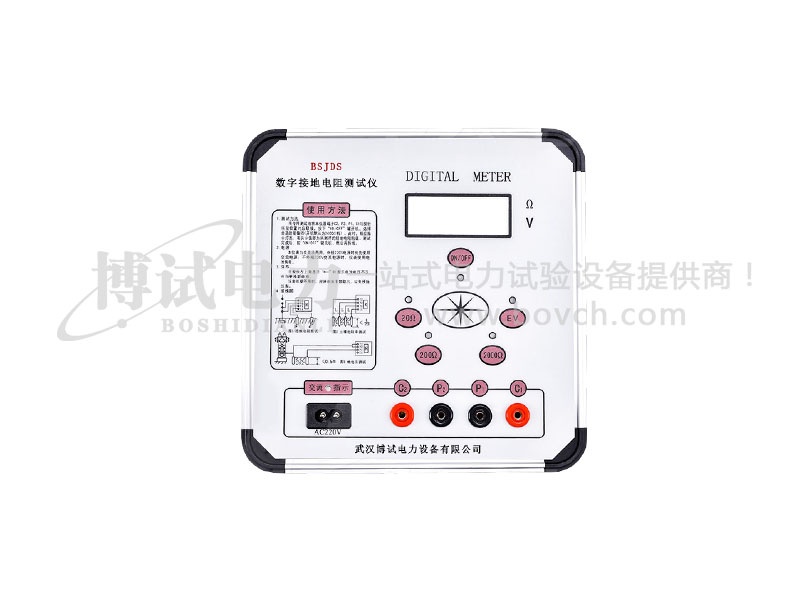

4、接地电阻测量仪不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压；若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

产品参数Product Characteristics

使用条件 环境温度 0℃～+45℃
相对湿度 ≤85%RH
测量范围及恒流值(有效值) 电阻 0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA)
电压 AC0～19.99V
测量精度及分辨率 精度 0～0.2Ω≤±3%±1d
0.2Ω～199.9Ω≤±1.5%±1d
1～19.99V≤±3%±1d
分辨率 0.001Ω、0.01Ω、0.1Ω、0.01V
辅助接地电阻及地电压引起的测量误差 允许辅助接地电阻 RC(C1与C2之间)
0～2Ω，2～20Ω≤1kΩ
20～200Ω≤2kΩ
RP(P1与P2之间)< 40kΩ，误差≤±5%
允许地电压(工频有效值) ≤5V，误差≤±5%
电源及功耗 最大功率损耗 ≤2W
直流 8×1.5V(AA，R6)电池
交流 220V/50Hz
体积与重量 体积 220mm×200mm×105mm
重量 ≤1.4kg
