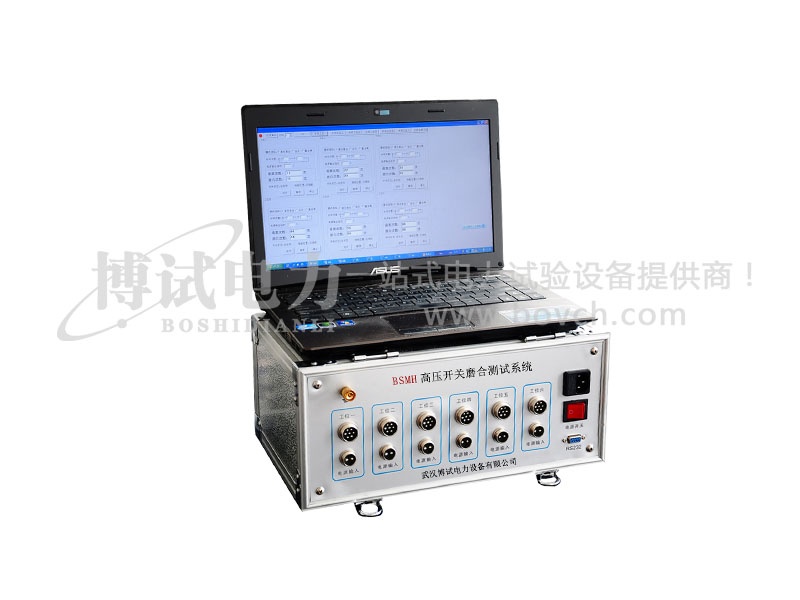

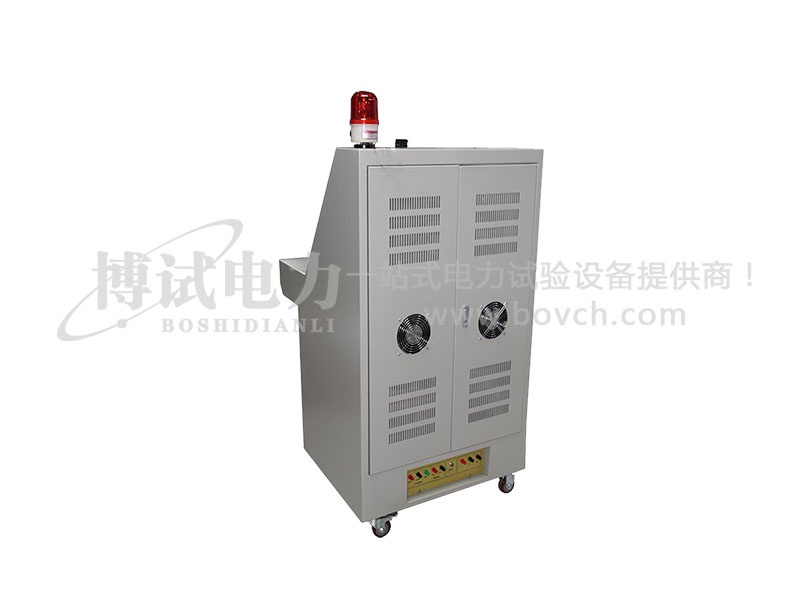

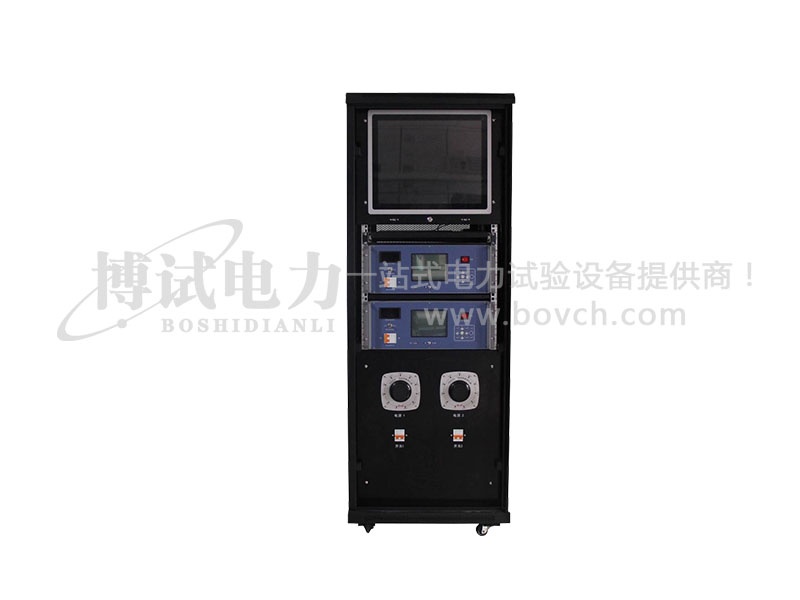

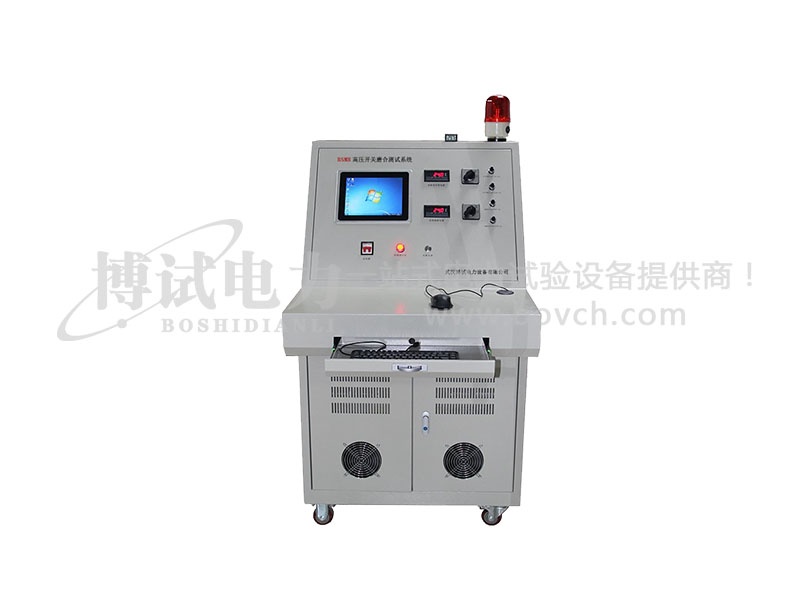

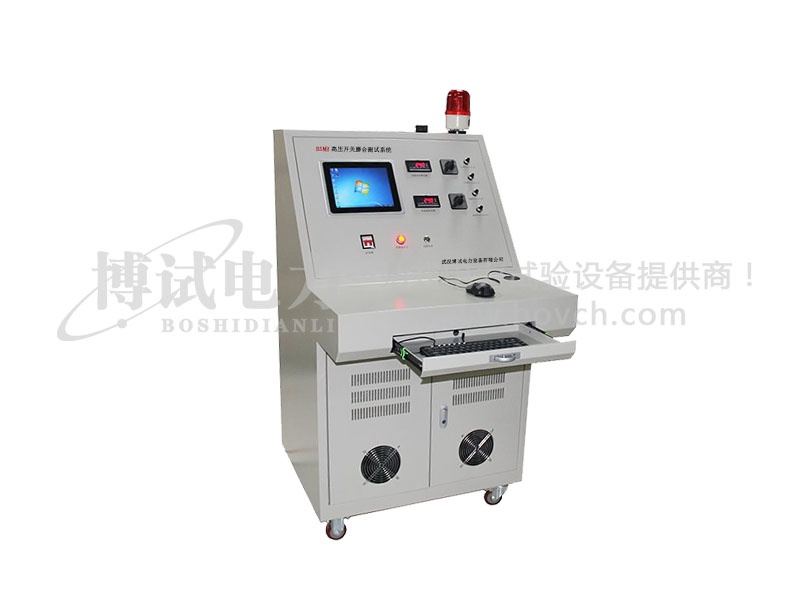

产品介绍Product Introduction

高压开关/断路器磨合测试系统针对各类高压开关/断路器的磨合寿命测试而设计,可完成各类型交直流断路器、负荷开关、永磁开关等开关/断路器的磨合寿命测试试验,工位可按用户需求定制。
系统采用工控机控制,可同时对多台各类型任意电压的开关/断路器进行磨合测试(各工位测量项目完全独立),并以计算机为基础进行参数设定、时序控制。参数设定直观,时序控制简便,使工作效率和可靠性得到极大提升,而且克服了以往使用时间继电器进行磨合的控制能力较差,易使分、合闸线圈烧毁的缺点,有效的保护了开关/断路器的完好性。
高压开关/断路器磨合测试系统是目前市场上功能性最强的磨合装置,独特的计算机多线程分时控制系统来控制开关/断路器的工作,可以按预设的参数进行高压开关/断路器的单分、单合、合分、分合、分合分等重合闸操作,寿命性能试验。系统操作简单,是高压开关/断路器生产制造单位和电力物资验收检测单位对开关/断路器磨合性能检测的重要试验装置。

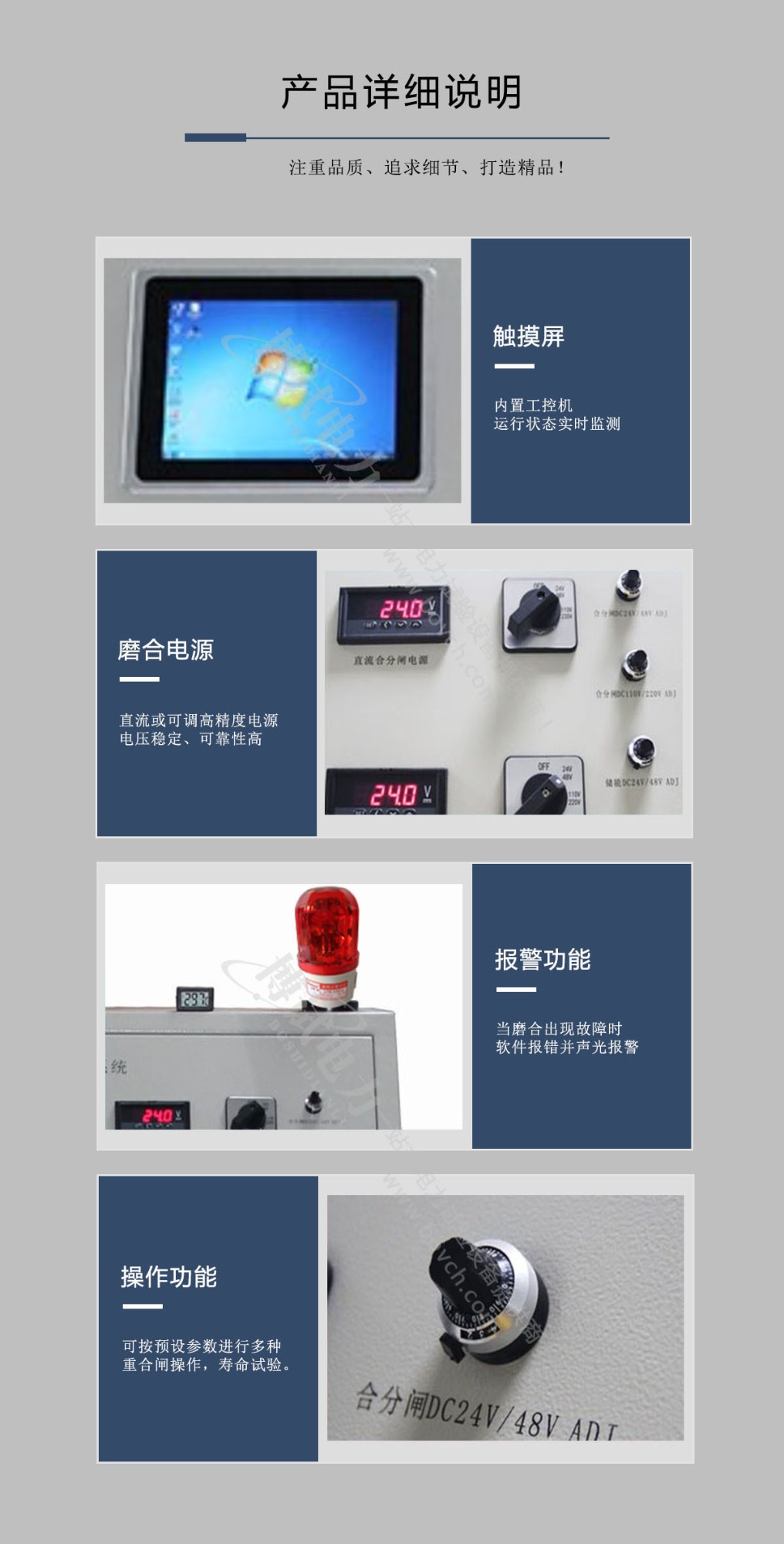

产品特点Product Parameters

磨合电源:高压开关磨合测试系统的操作电源和储能电源均采用大功率直流高精度操作电源或可调高精度操作电源,电源电压稳定可靠性高,不会发生带线圈负载后电压跌落的情况,瞬时最大电流可达40A。此电源非市场上调压器加硅整流型直流电源可比拟的,可对DC24V、DC48V、DC110V、DC220V开关/断路器进行30%-120%U的低电压和高电压动作试验和磨合寿命试验。
保护功能:当发出合(分)命令后,经过适当延时(延时时间用户可以自行设置),自动切断合(分)闸电源,防止因断路器拒动或者辅助开关转换不到位而导致合(分)线圈长期带电。另外独特的防反压技术,可以确保设备长期高效运行。
磨合类型:用户可编辑预设磨合类型和设置参数,系统自动保存记忆,下次直接调用,不需再次设定任何参数。
断口状态:每工位磨合寿命测试单元,均具有三个断口合闸、分闸状态指示,用户可对当前运行状态实时监控,一目了然。
报警功能:当正在磨合的六台断路器中有一台或几台出现拒分、拒合、误分、误合等故障时,磨合台上位机软件报错,并声光报警,同时设备切断电源停止该工位断路器操作,且不影响其他工位的正常工作。
报告打印:磨合设定次数完成后,软件有信息提示,并停止操作命令,切断电源。可自行保存数据,并可连接打印机,打印标准磨合报告格式(也可按要求定制报表格式)。

产品参数Product Characteristics

功能 可对DC24V、DC48V、DC110V、DC220V断路器进行30%-120%U的低电压和高电压动作试验和磨合寿命试验。
工位数量 6工位,4路直流(DC24V、DC48V、DC110V、DC220V ),2路交流(AC110、AC220),注:可按需定制工位数量。
磨合次数设置 每个磨合单元次数设置范围:1-10万次
软件系统 内置工控机+试验软件(多线程分时控制系统来控制断路器的工作,可以按预设的参数进行单分、单合、合分、分合、分合分等重合闸操作)
数据打印 打印报告
其它功能 报警功能、保护功能、断口状态、磨合类型
使用环境 输入电源 AC 220V±10%,50Hz±10%。
温度及湿度 -10~40℃,≤80% RH。
大气压力 86~106kPa
安全性能 绝缘电阻 >2MΩ
介电强度 电源对机壳工频1.5kV耐压1分钟,无闪络与飞弧。
基本参数 1、操作电源 直流 DC 0-300V (可调) 分辨率0.1V,精度 ≤ 0.1%rdg±0.5V。
DC(24V、48V、110V、220V)
全量程最大电流 ≤ 40A (比如24V线圈也可以出40A电流)
交流 AC 0-300V(可调) 分辨率0.1V,精度 ≤0.1%rdg±0.5V。
AC(110V、220V)
全量程最大电流 ≤ 15A (可定制大功率)
2、储能电源 直流 DC 0-300V (可调) 分辨率0.1V,精度 ≤ 0.1%rdg±0.5V。
DC(24V、48V、110V、220V)
全量程最大电流 ≤ 40A (比如24V线圈也可以出40A电流)
交流 AC 0-300V(可调) 分辨率0.1V,精度 ≤0.1%rdg±0.5V。
AC(110V、220V)
全量程最大电流 ≤ 15A (可定制大功率)
3、整定时间 分合闸整定时间 0.1-25s 分辨率 1ms,精度 ≤0.1%rdg±1ms。
储能整定时间 0.1-25s
4、磨合次数 每个磨合单元的磨合寿命测试次数设置范围:1-10万次
尺寸重量 1000mm*900mm*1400mm(单工位) ,80kg。
