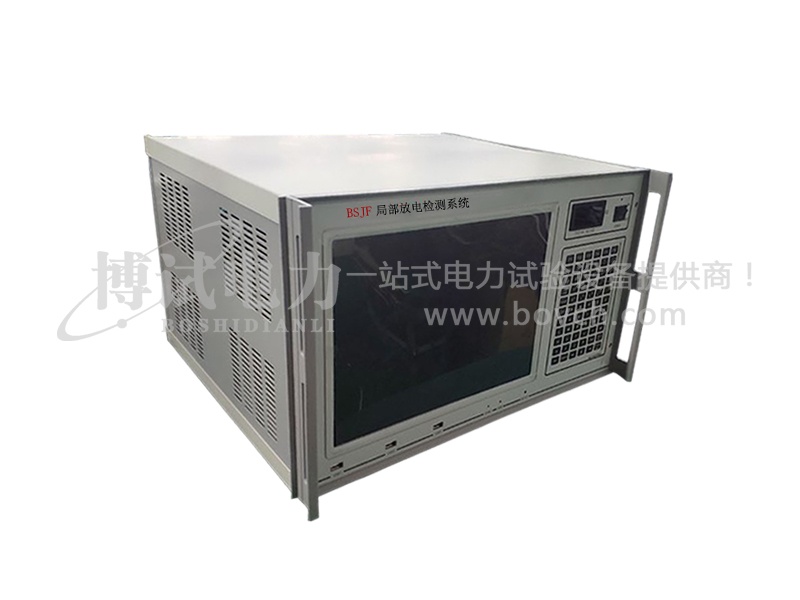

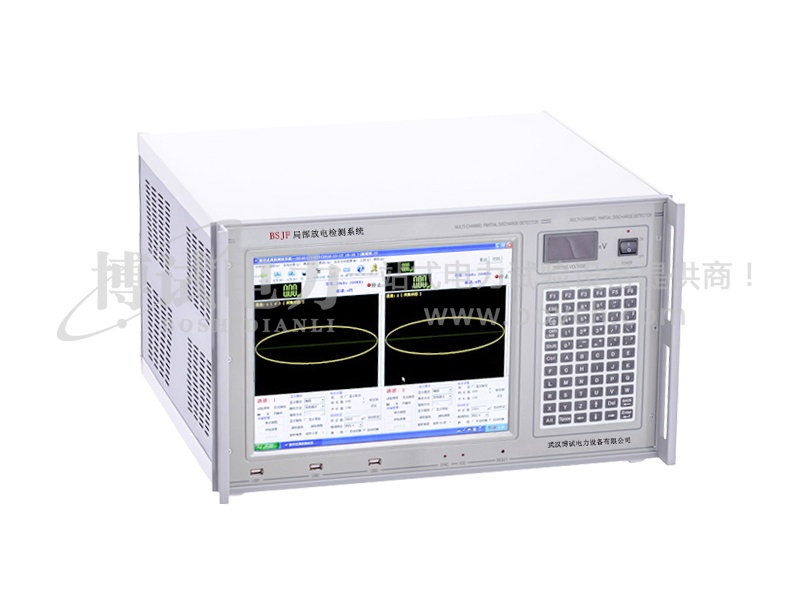

产品介绍Product Introduction

局部放电量等参数则是评价电力设备质量的重要指标，局部放电检测系统可测量如放电重复率n，平均放电电流I，平方率D等IEC-270所规定的各种局放参数，采用正弦、点阵等多种视图显示方式，新型数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便自如，随着软件的不断开发，其功能还不断拓展，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能，适用于各类高压电器设备的局放测量，覆盖全电压及容量等级。

产品特点Product Parameters

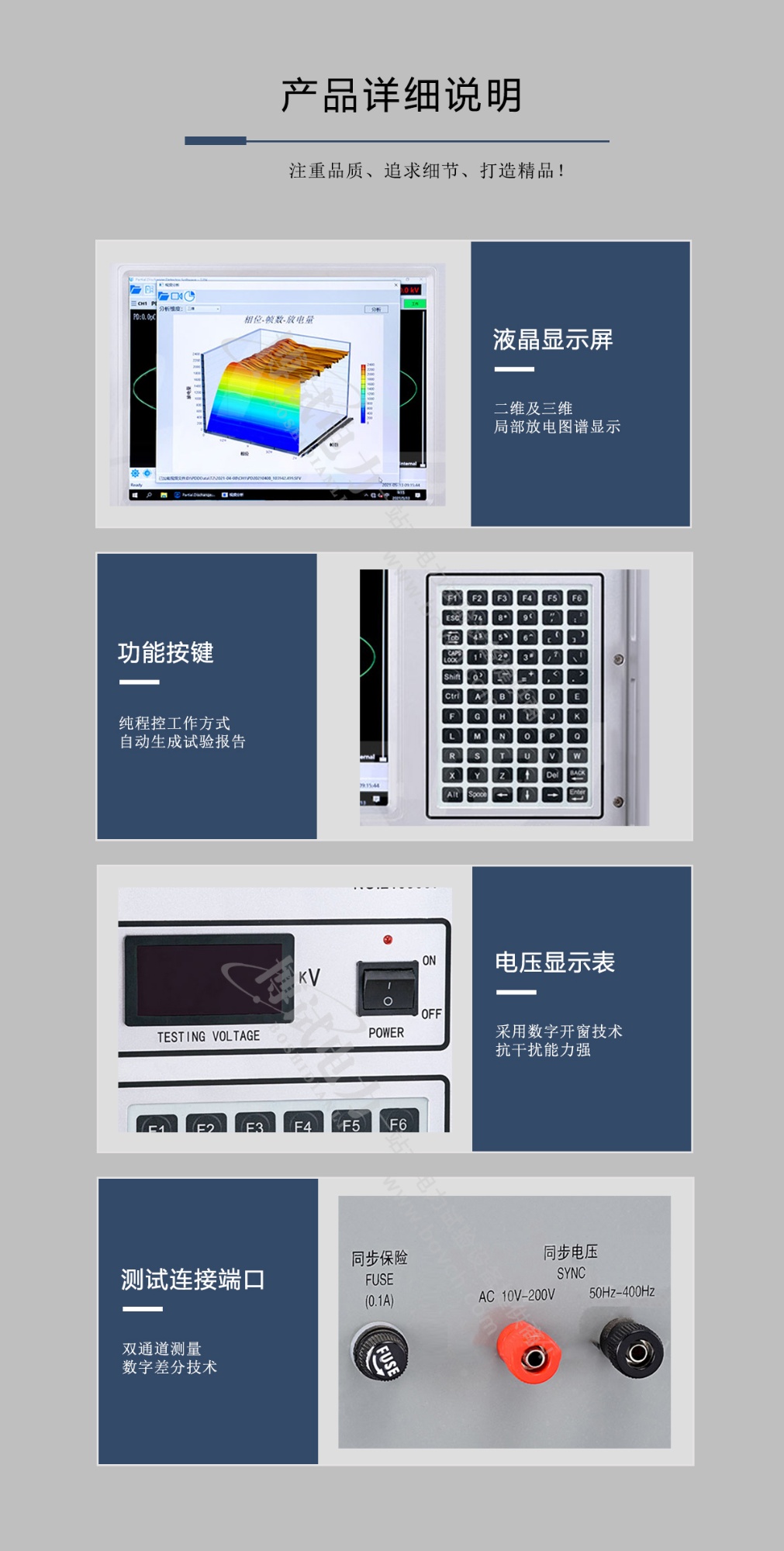

1、局部放电检测系统纯程控工作方式
2、全汉字菜单提示
3、自动校准、自动同步、自动电压记录、自动测量保存回放。
4、自动生成试验报告
5、二维及三维局部放电图谱显示
6、采用数字开窗技术，抗干扰能力强。
7、双通道测量及数字差分技术，可同时测量两个试品或一个试品两个测量点的局部放电信号，可方便地分析局部放电信号的来源。

产品参数Product Characteristics

扫描方式：(仪器具备线性扫频测量和分段扫频测量双测量系统)

测量通道 A、B 2通道(能同时对放电信号进行采集)
检测灵敏度 0.1pC
测量频带 3dB带宽10kHz～300kHz
程控滤波器设置档位 低端：10，20，40kHz
高端：100，200，300kHz
增益动态范围 120dB
采样速度 每通道0.1μs/点
采样精度 8位±1/2LSB
测试电压频率 30，100，150，200，250Hz或任意Hz
校准脉冲发生器 HTJF-301
校准脉冲电压 10V，5V，2V，1V，0.5V，0.2V六档可调
校准电容 50pF
校准脉冲电压上升时间 ＜60ns、脉冲宽度＞20μs
校准脉冲电压下降时间 ＞100μs
校准脉冲相角可调范围 0～360度
局部放电峰值显示 0～10000pC

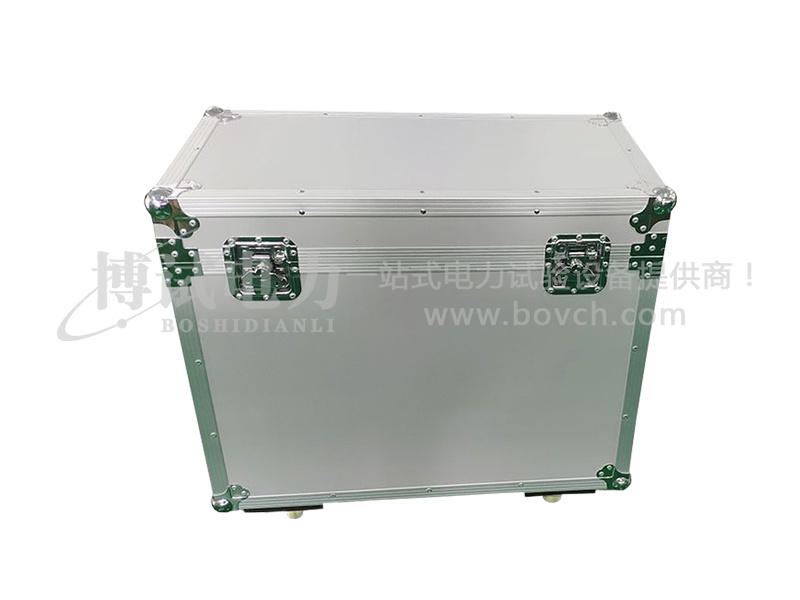

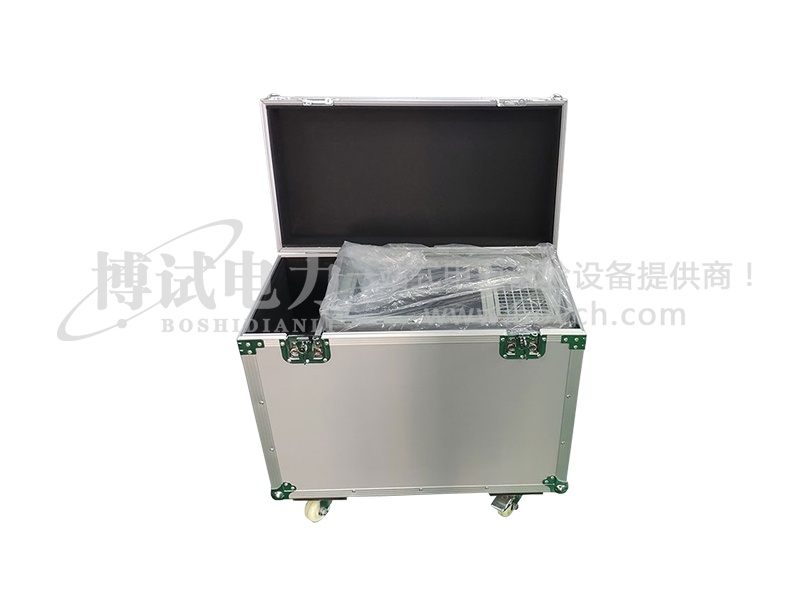

元器件包装方式 长久可用的包装
工作电源 AC 220V±10%，50Hz、功率＜100VA、保险0.5A
