产品介绍Product Introduction

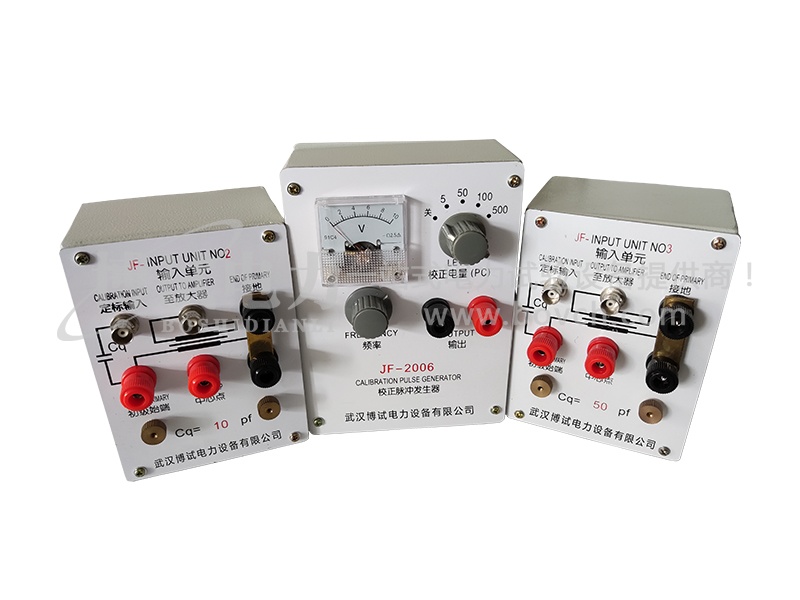

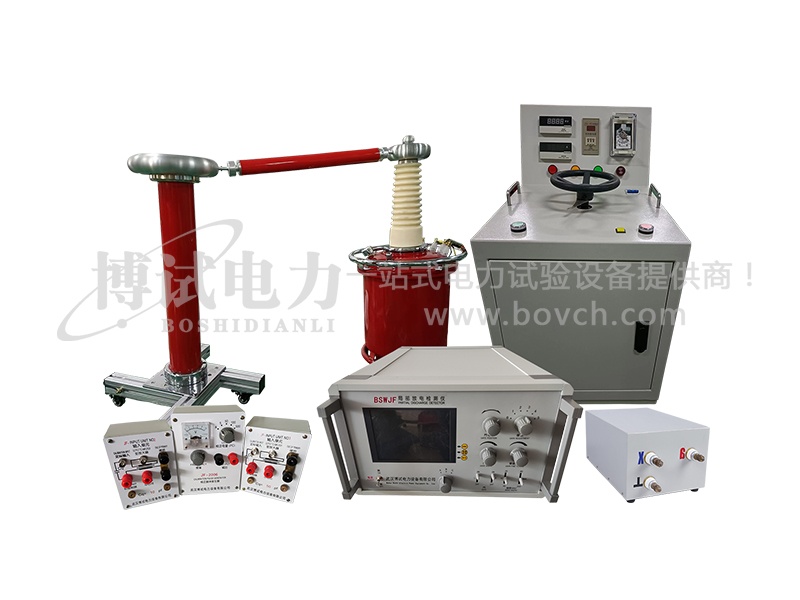

无局放测试装置适用于供配电系统,电力变压器制造厂、工矿企业、科研部门等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。本仪器检测灵敏度高,试样电容覆盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量,指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。

产品特点Product Parameters

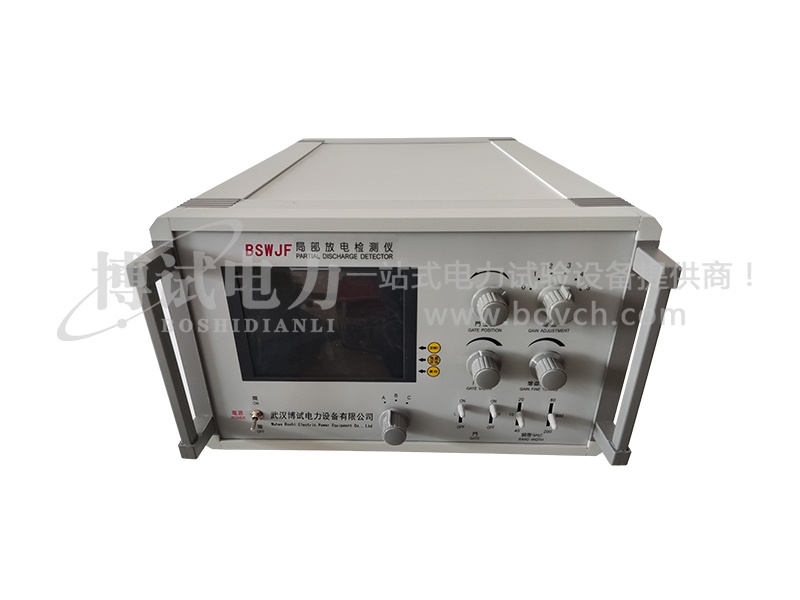

1、独立二通道数字式局部放电测量,同步采样、处理、显示。
2、内、外同步随意选择,并具有零标指示及相位分辨功能。
3、显示方式:自由选择椭圆、直线、正弦三种显示方式。
4、单个放电脉冲波形分析、以便确定放电性质。
5、随时保存试验数据和波形,并可重新显示、分析过去已保存的试验记录。
6、增益范围:各通道单独调节,波形显示可随时平滑调节且不影响测量结果。
7、可对特殊或随机波形进行单次捕捉抓取并进行详细分析
8、抗静态干扰功能,可去除相位固定的干扰信号。
9、相关滤波技术抗干扰功能,可有效去除与电源不同步的随机干扰。
10、带通滤波器采用模拟、数字混合滤波技术,带宽可任意组合,有效抑制各种干扰。
11、任意相位开窗,单窗、双窗任选,360度内任意选择自由开窗。
12、在检测局部放电的同时,能够监视试验电压。
13、对局部放电脉冲进行放电测量、放电时间、波形分析。
14、二维和三维局部放电图谱显示
15、任意存贮、编辑、打印局部放电图形及数据,自动生成试验报告。

产品参数Product Characteristics

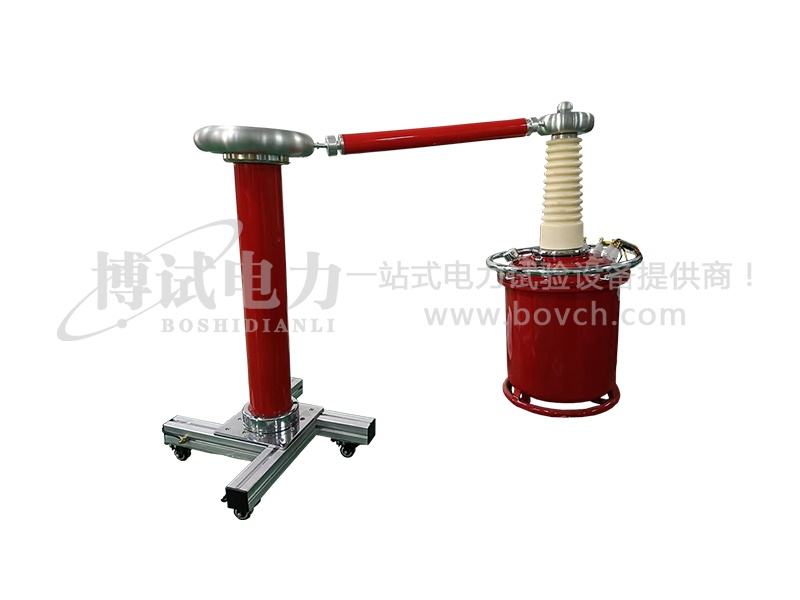

充气式无局放试验变压器

额定容量 25kVA
输入电压 380V±10%
输出电压 0-100kV
额定电压下系统局放量 ≤5PC
输出电流 250mA
电压精度 AC 1.5%
电源失真度 <3%
绝缘介质 SF6气体
外形尺寸 外径:520mm,高:1200mm
重量 160kg

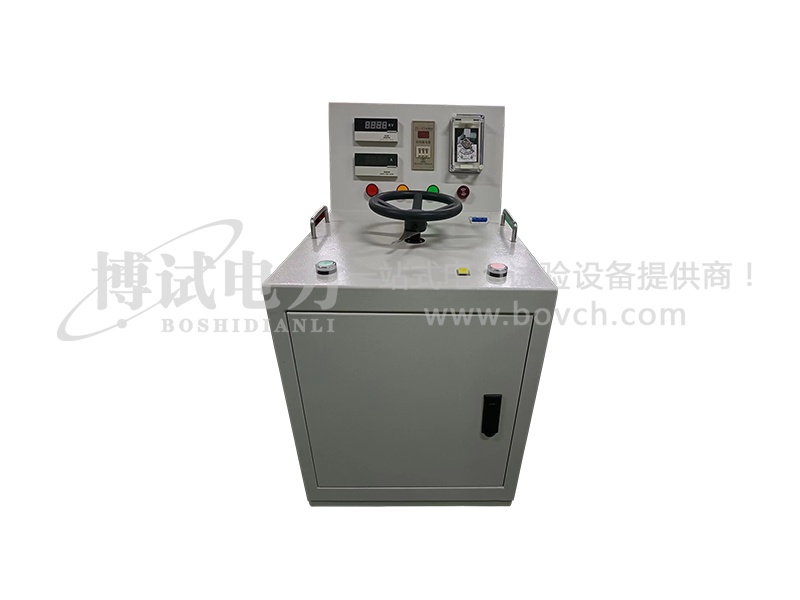

无局放调压器控制箱

额定容量 25kVA
输入电压 380V±10%
输出电压 0-430V
输出电流 62.5A
外形尺寸 600mm×580mm×1200mm
重量 150kg

隔离滤波变压器

额定容量 25kVA
输入电压 380V±10%
输出电压 380V±10%
空载损耗 ≤5%
阻抗电压 ≤5%
衰减效果 10kHz-100kHz≥ 20db
100kHz-30MKz≥ 60db
外形尺寸 500mmx300mmx550mm
重量 120kg

无局放电容分压器

900mm
电容量 500-1000PF
局放量 ≤5PC

无局放保护电阻

外形尺寸 直径60mmx长度600mm
重量 3kg
