产品介绍Product Introduction

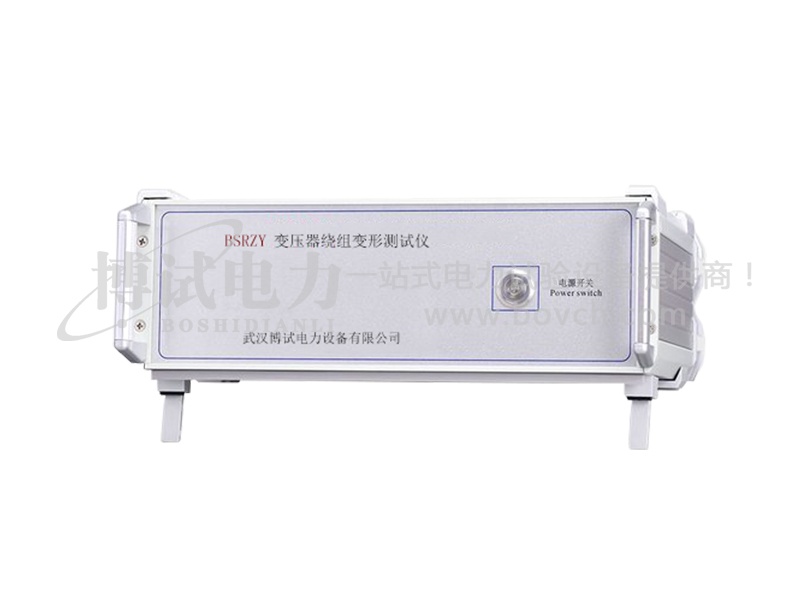

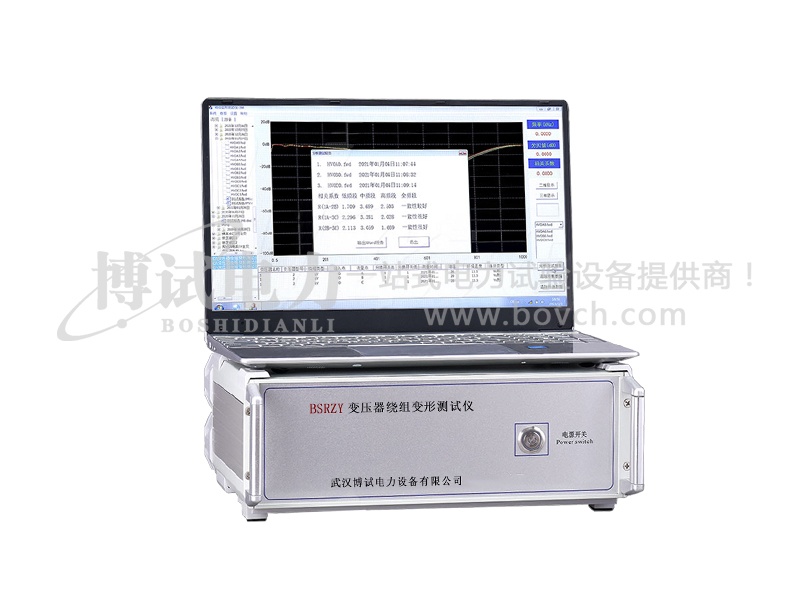

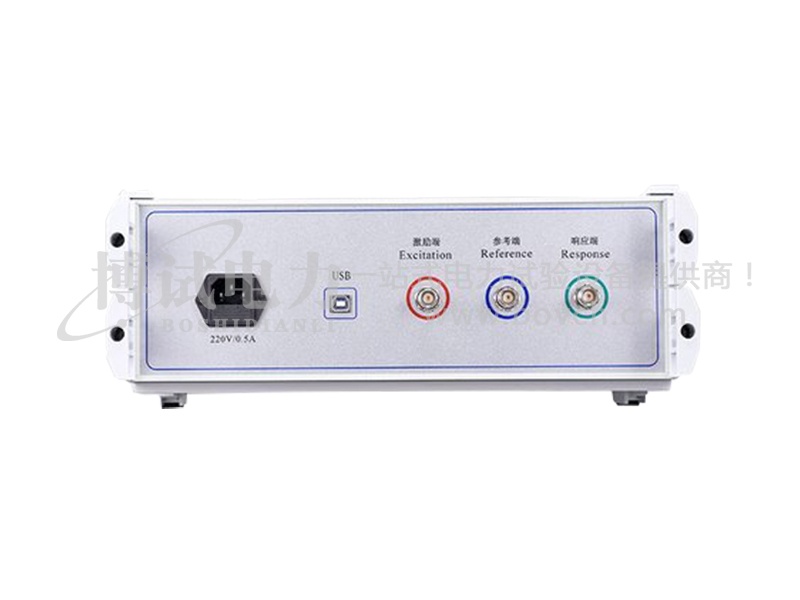

变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,对变压器内部故障作出准确判断。
变压器设计制造完成后,其线圈和内部结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数(Ci、Li)就应该是确定的,因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪,就是这样一种新颖的变压器内部故障无损检测设备,它适用于63kV~500kV电力变压器的内部结构故障检测。

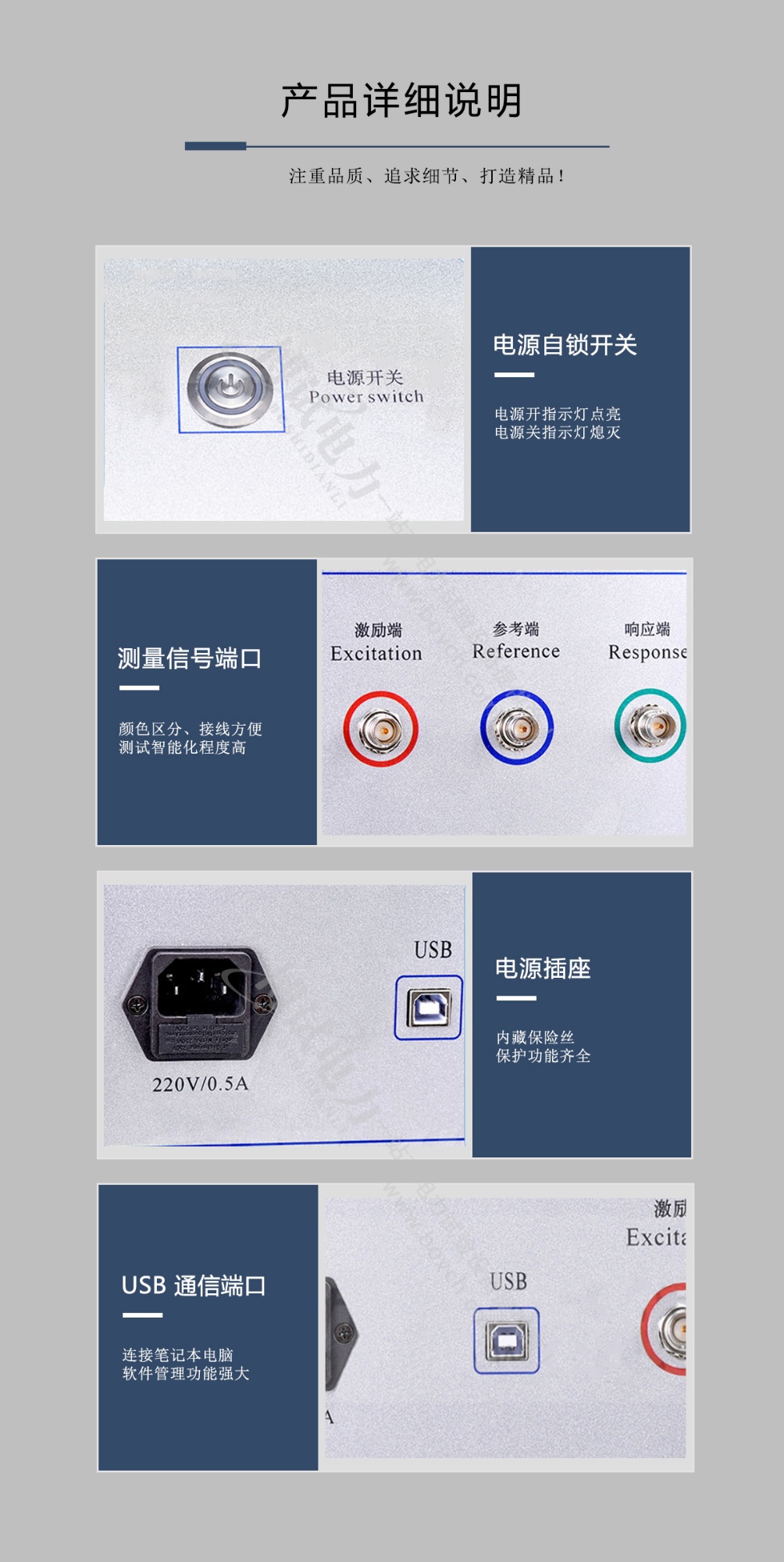

产品特点Product Parameters

1、硬件机芯采用DDS专用数字高速扫频技术,准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
2、采集控制采用高集成化微处理器,选用精密、高稳定元器件,高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明显变化),对同一相重复试验,测量重复率在99.5%以上。
3、仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
4、在测试过程中仅需要拆除变压器的连接母线,不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
5、测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
6、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。
7、仪器智能化程度高,信号输出幅度由软件进行自动量程调节,最大幅度峰值±10V,自动调节采样频率。
8、仪器具备多种频率线形扫频测量系统测量功能,线形扫频测量扫描频率高达1MHz,频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

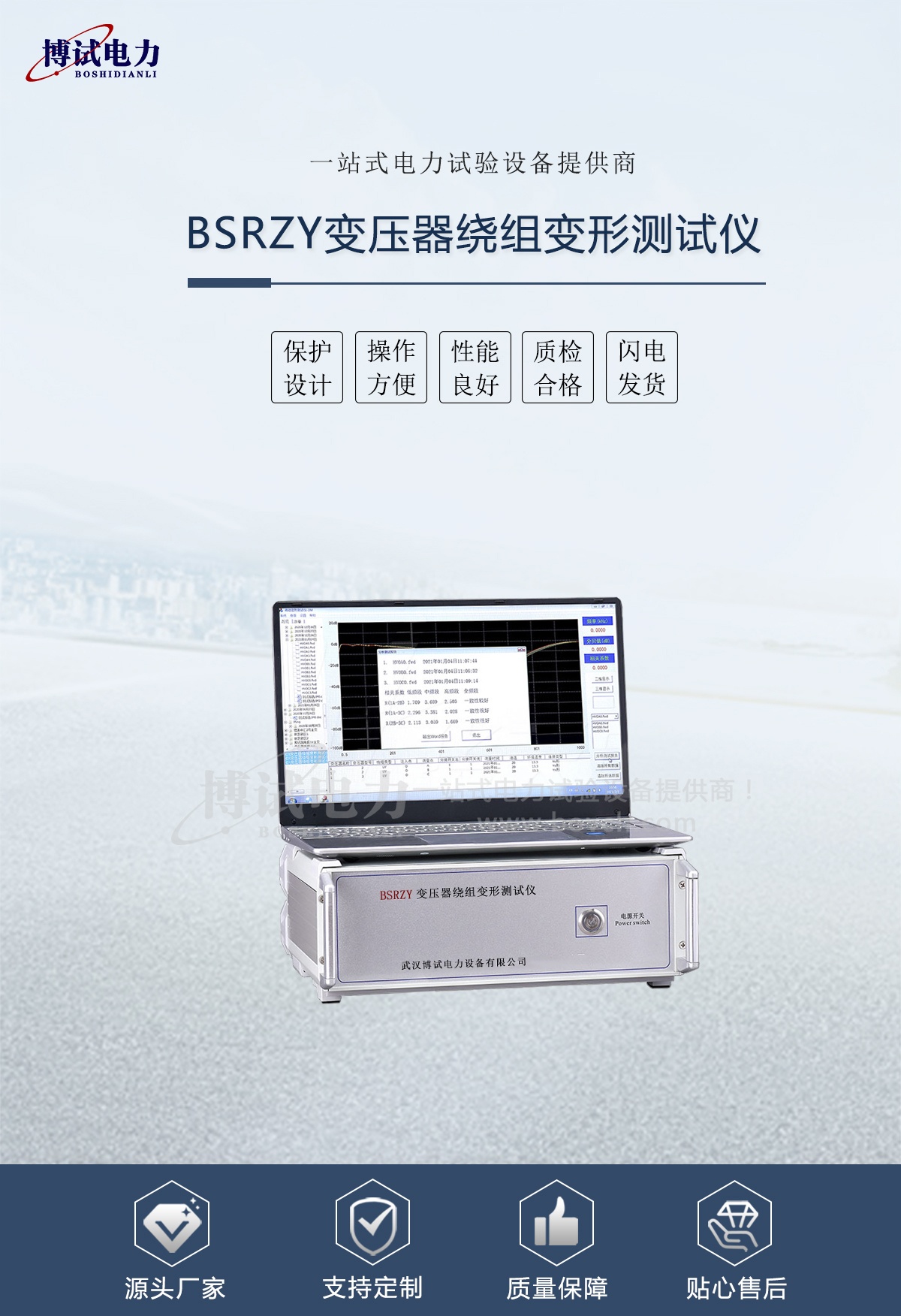

9、提供历史曲线对比分析,可同时加载多条历史曲线观察,能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统,可以自动诊断变压器绕组的状态,同时加载6条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
10、软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘,并生成电子文档(Word)保存,且具有彩色打印功能,方便用户出测试报告。

产品参数Product Characteristics

线性扫频测量范围 (1kHz)~(1MHz)
分段扫频测量范围 (0.5kHz)-(1kHz)
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
幅度测量范围 (-100dB)~(+20dB)
幅度测量精度 +20dB~-60dB ; ±1dB
-60dB~-100dB ; ±2dB
扫描频率精度 0.01%
信号输入阻抗 1MΩ
信号输出阻抗 50Ω
同相测试重复率 99.5%
测量仪器尺寸(长×宽×高) 300×340×120mm3

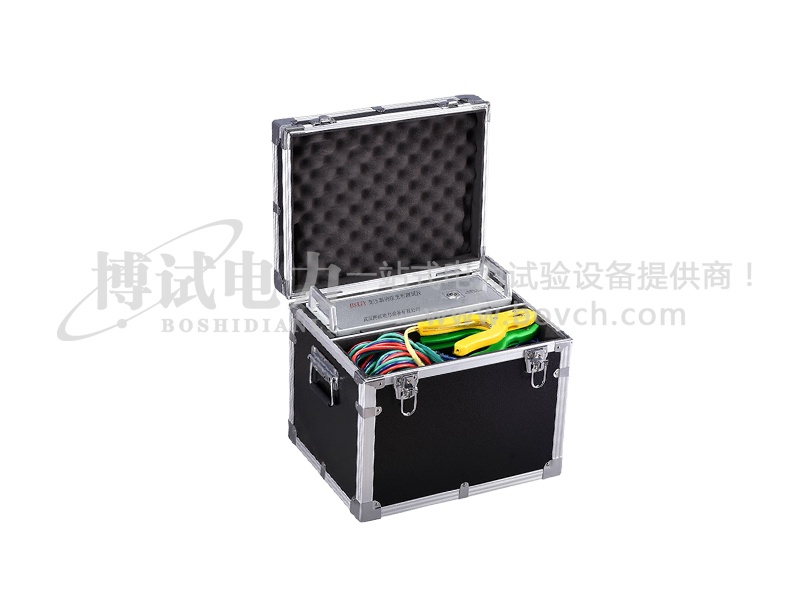

仪器铝合金包装箱尺寸(长×宽×高) 310×400×330mm3
仪器重量 10kg
