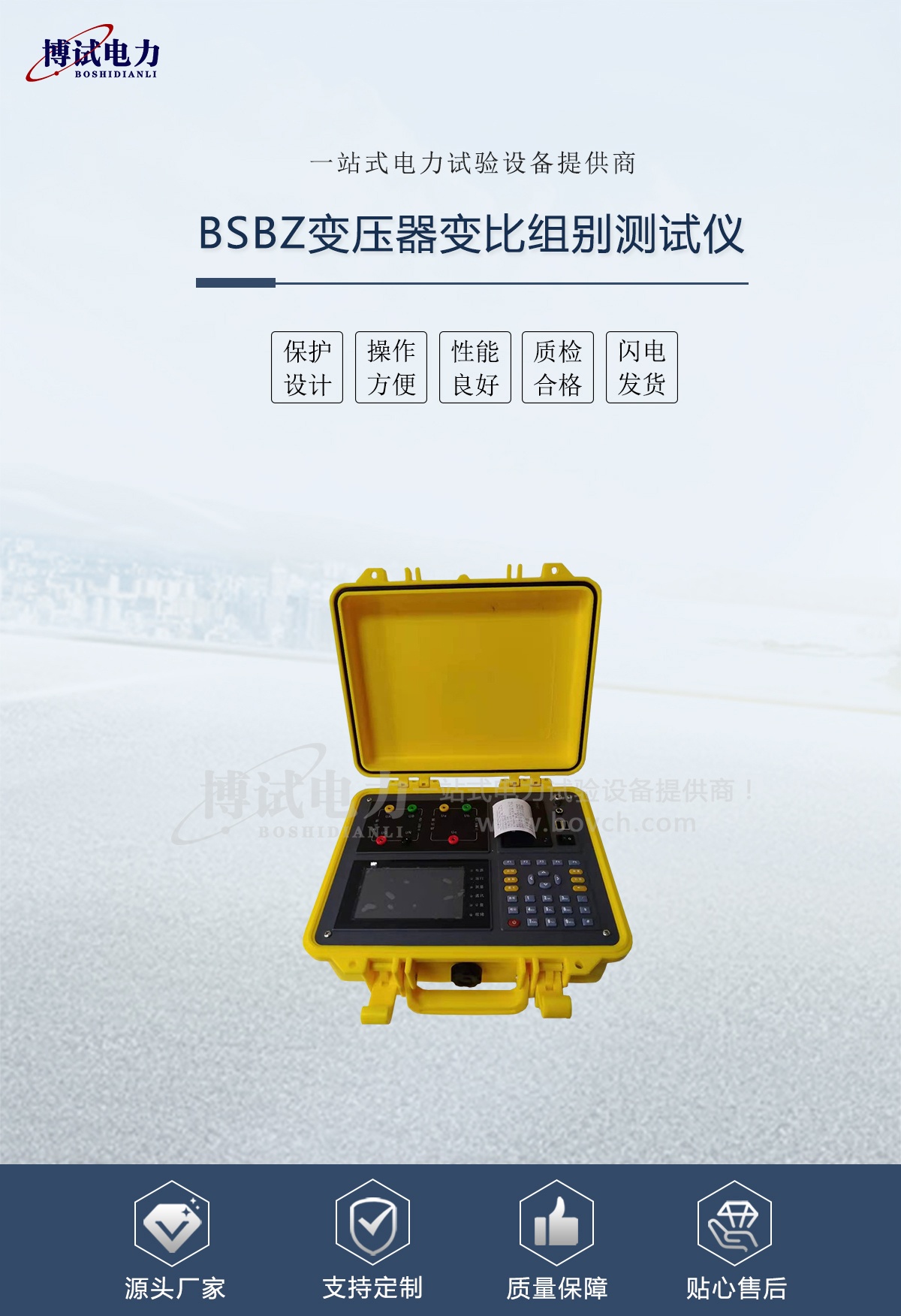

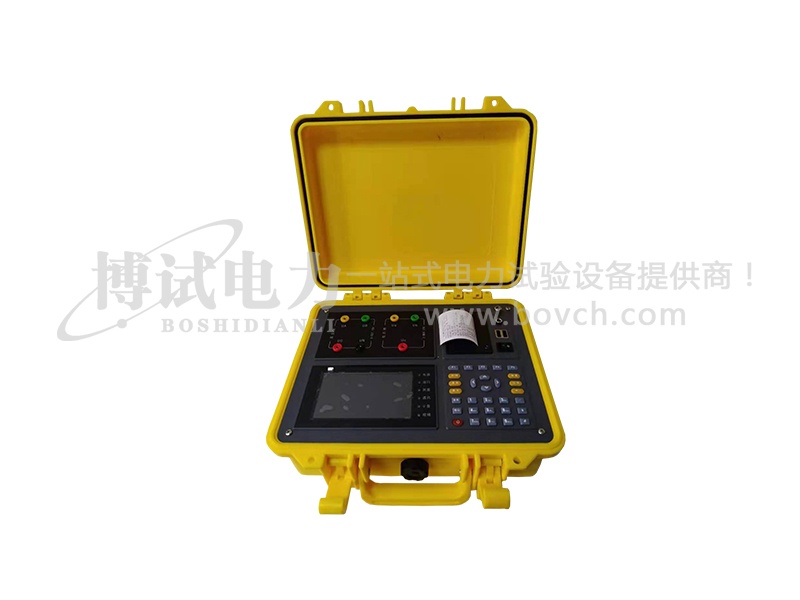

根据IEC及国家有关标准规定,在电力变压器生产、用户交接和检修试验过程中,变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路、开路、连接错误,调压开关内部故障或接触故障。我公司自主开发、研制生产的BSBZ变压器变比组别测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行全盲测(不知道被测变压器的任何参数的情况下准确测量变比值和组号)的变比测试仪,能适应各种大中小型变压器变比测试的需要,是到目前为止国内变比测试中技术非常先进,测试项目非常完善,测量参数全面的变比测试仪。
1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更 好的等效性,不会出现组别误判等现象。
2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可自动识别组号(0-11等同于1-12)。
3、六角图显示功能:测试结果以数字和六角矢量图显示,直观的显示出变压器连接组别情况。
4、相角测量功能:准确测量高、低压侧之间的相位角(0-360°),可以对非整点的变压器进行变比和角度的测量。
5、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式,完全可以对没有铭牌的变压器进行变比和组号的测量。
6、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差。
7、同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值。
8、抗振性好:军品接插件的使用增强了抗振性能

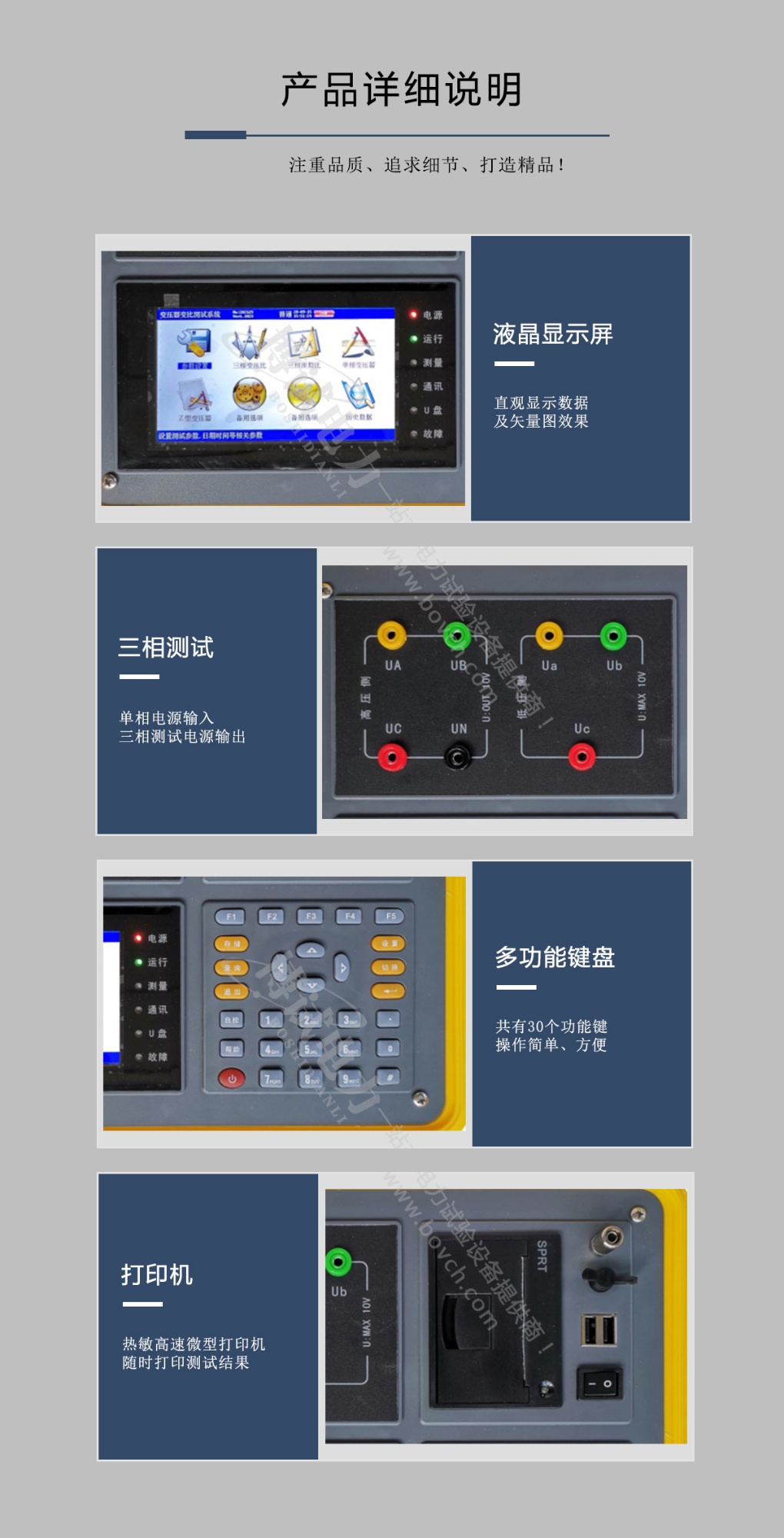

9、采用5寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻。
10、仪器自带热敏式高速微型打印机,随时将测试结果打印留存。
11、本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源
质量的影响。
12、携带方便:体积小,重量轻。
13、内部配备高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行500次以上的测量。
变比测量范围 | 0.9~10000 | |
测量速度 | 35秒内完成三相测试 | |
测量精度 | 高压侧电压的测量精度0.05% | |
低压侧电压的测量精度0.1% | ||
相角分辨率:0.01° | ||
相角测量精度:0.1° | ||
变比分辨率:0.0001 | ||
变比测量精度 | 0.1%(0.9-200) | |
0.2%(200-2000) | ||
0.3%(2000-10000) | ||
外形尺寸 | 320×240×130(mm) | |
重量 | 2.6kg |
