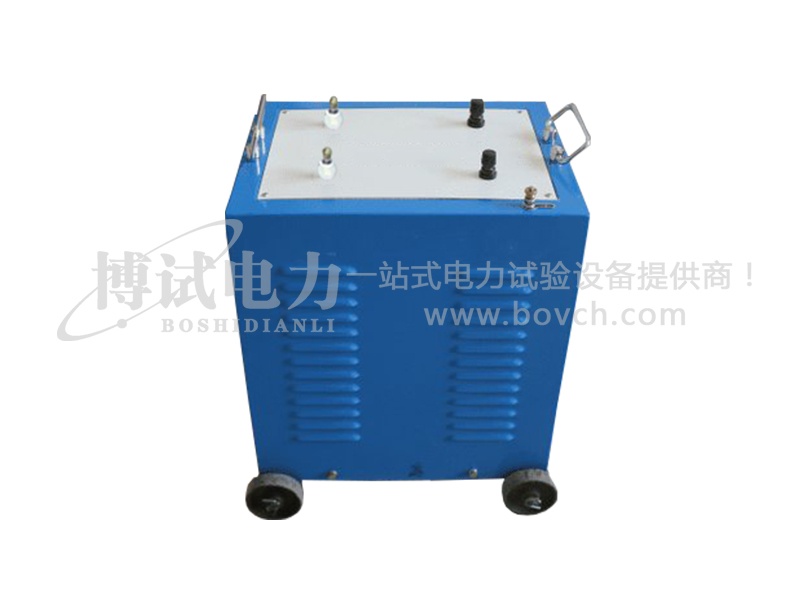

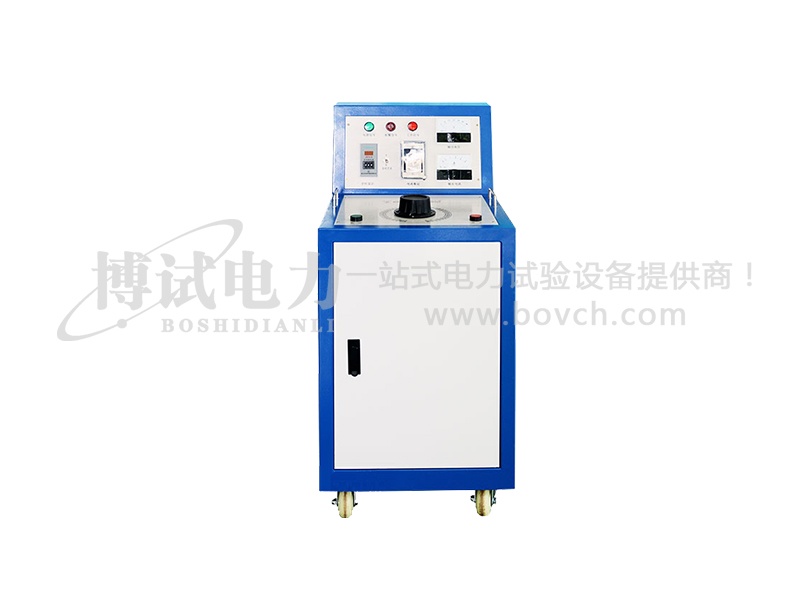

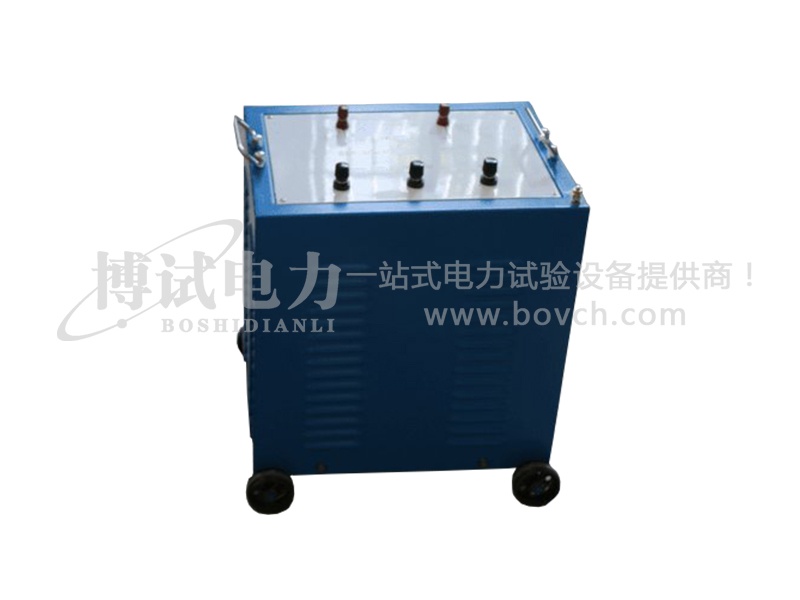

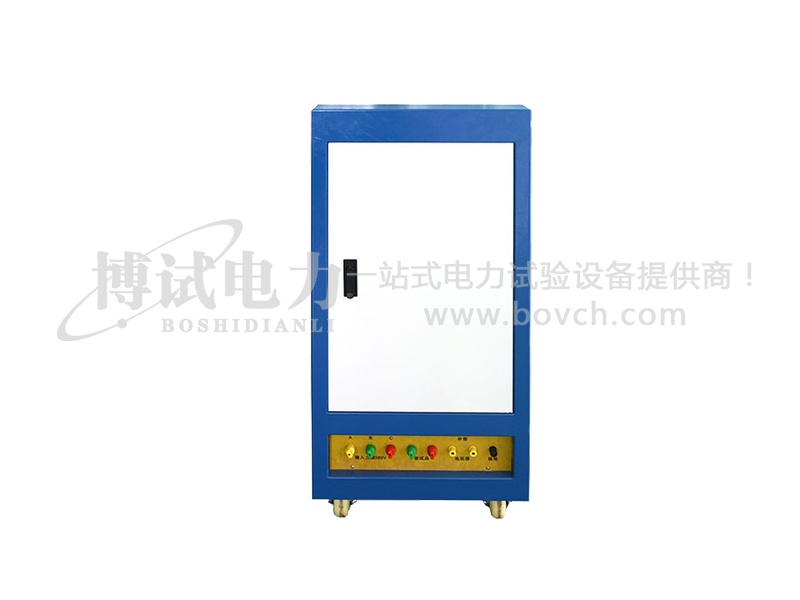

产品介绍Product Introduction

三倍频电源发生器是依据《三倍频电源标准》设计、制造的,满足电力系统对高压互感器倍频感应耐压试验,广泛用于35-220kV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时可对电机及小型变压器的绕组进行感应试验;也可作为短时运行的150Hz电源用。
三倍频电源发生器是由一个三相五柱变压器构成,原边接成星形,付边接成开口三角形。在原边过激磁的情况下,由于磁化曲线的饱和特性,使磁通呈现平顶波,此平顶波磁通可分解成基波和零序谐波,且在零序分量中,三次谐波分量最大。当付边接成开口三角后,因付边绕组中基波电势矢量和为零,三次谐波的矢量和为3EΦ3,从而可得到150周的电压,作为倍频感应试验的电源。

产品特点Product Parameters

1、采用一体化和分体式设计,操作更简便,运输更轻松。
2、采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上。
3、不同负载时的电压波形失真小于5%,输入侧电源功率相对减少。

产品参数Product Characteristics

输入电压 三相380V 50Hz 正弦波
输入电流 7.6A
输出电压 0-500V 150Hz 波形失真≤5%
输出电流 5.7A
输出容量 5kVA
空载运行时间 ≤5分钟
负载运行时间 40~60S

使用条件

海拔高度 ≤1000m
环境温度 -10~+40℃
相对湿度 ≤95%
周围无水蒸汽,腐蚀性气体及易爆炸性介质。
