在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,国际上普遍采用了降低试验频率,从而降低了试验电源容量的方法,超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。从国内外多年的理论和实践证明,用0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,这就是为什么发达国家普遍采用这一方法的主要原因。

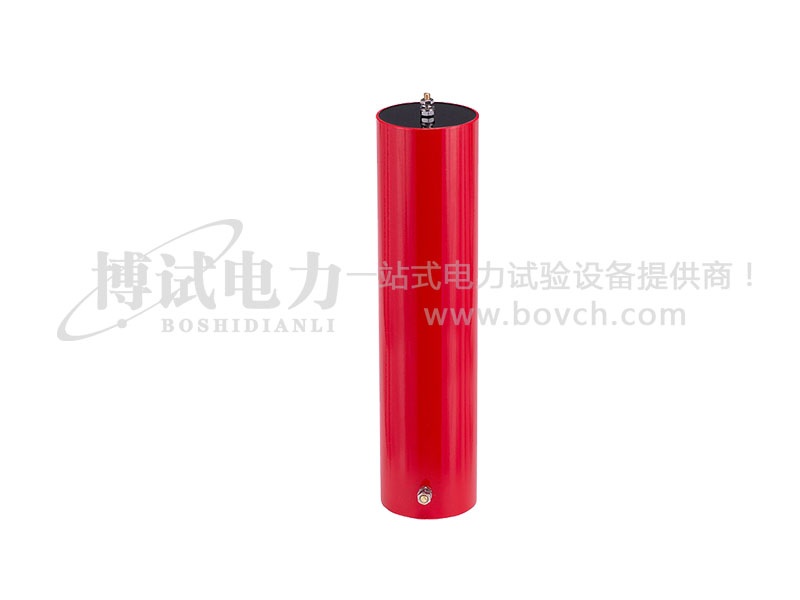

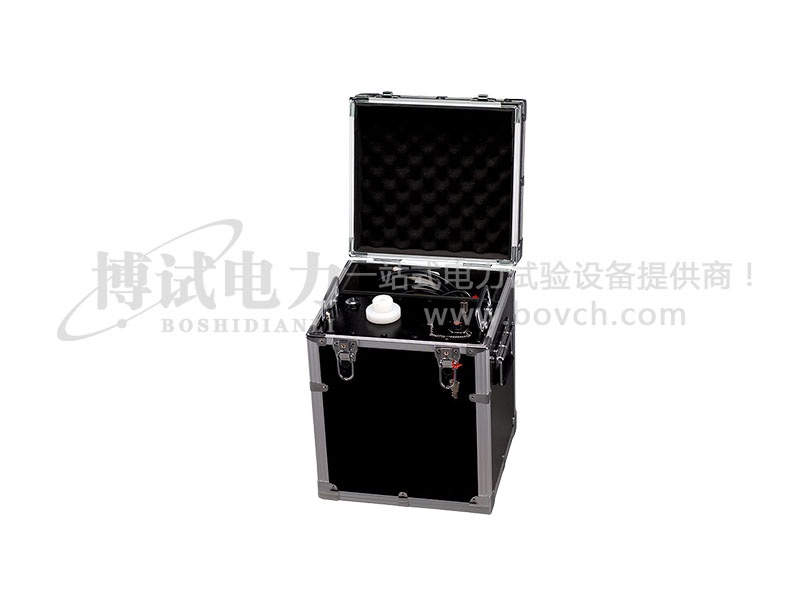

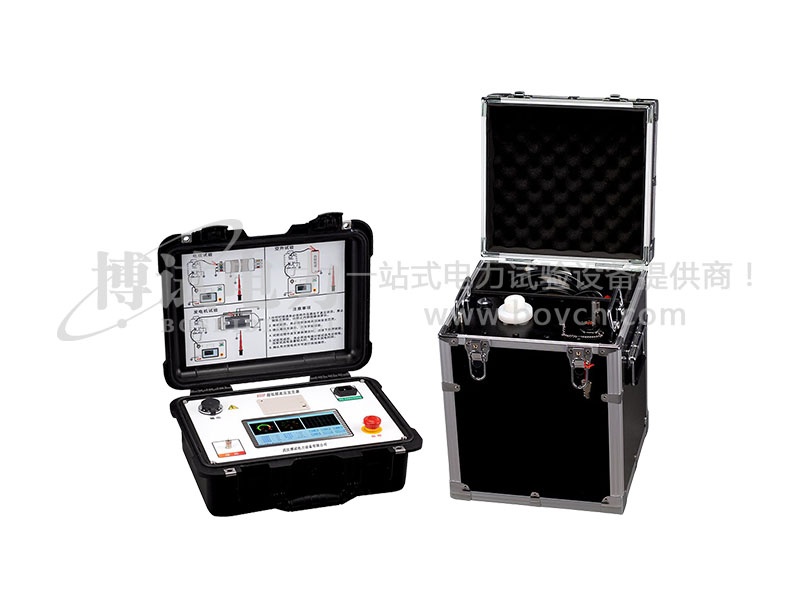

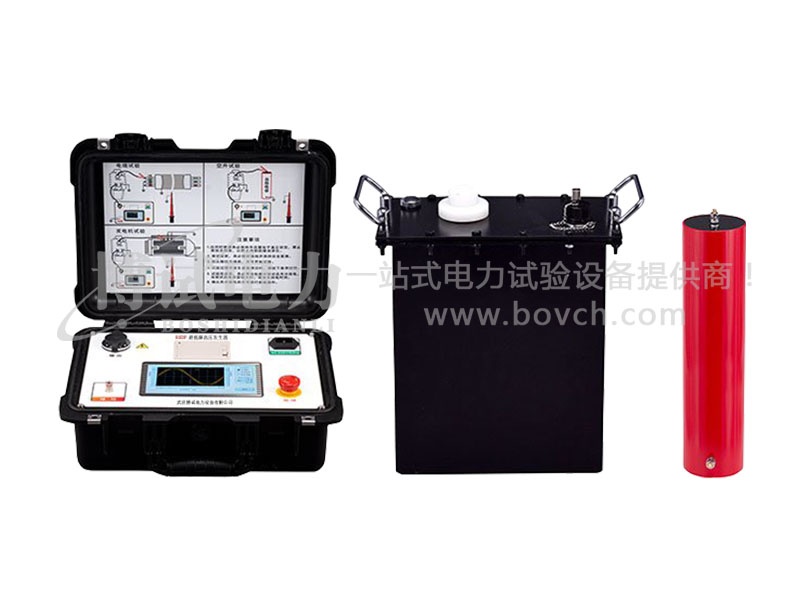

超低频高压发生器是采用最新技术自主研发的核心产品,采用7寸触模屏、进口高速AD采集电路,以及先进生产工艺。提高了仪器质量稳定性,降低了设备的体积和重量,操作简单,克服了国内同类产品的诸多缺点,性价比远远高于同类进口产品的机械式升压器使用寿命短、故障率高、体积大的缺点。相较于其他几种耐压试验设备方式而言,0.1Hz超低频具有诸多优点。
1、智能化程度高:采用数字变频技术,微电脑控制,升压、降压、测量等测试过程全自动化。

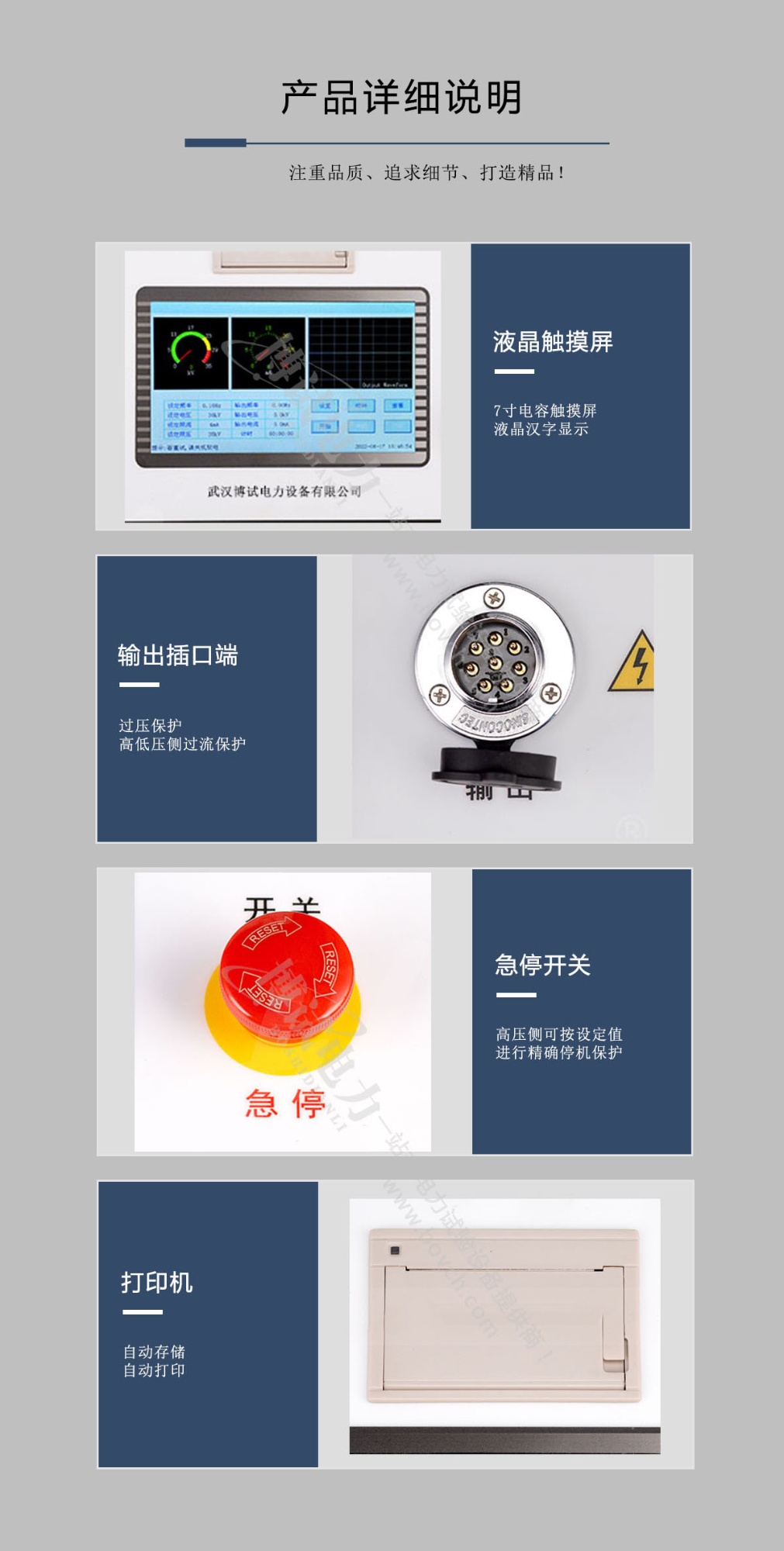

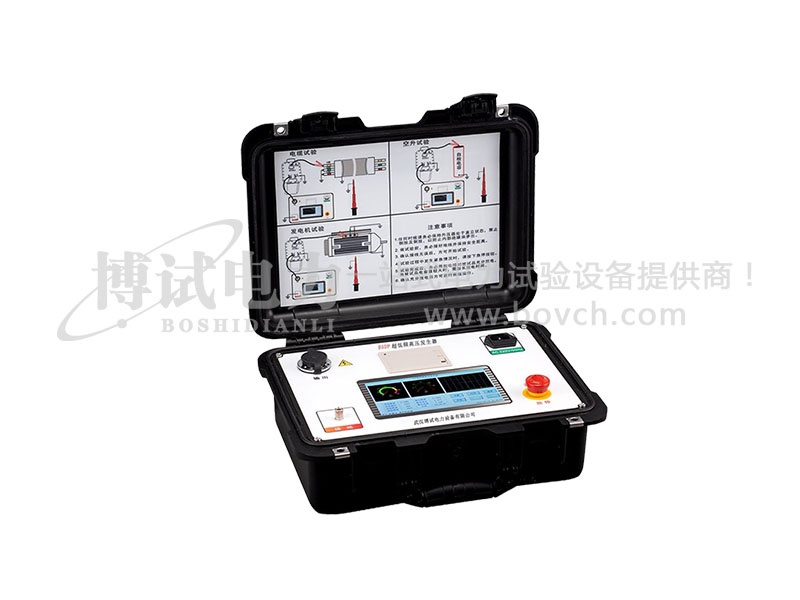

2、操作方便:接线简单,7寸大液晶触摸屏,操作便捷,人机交互友好。
3、保护全面:多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤10ms),仪器安全可靠。
4、安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠。
5、采用了高低压闭环负反馈控制电路,输出无容升效应。
6、采样精准:高压电流、电压数据均直接通过高压侧采样获得,所以数据真实、准确。
7、配置齐全:7寸电容触摸屏,液晶汉字显示,自动存储,自动打印。
8、测试范围广:0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
9、携带方便:仪器体积小巧、重量轻便,十分利于户外作业。
10、多语言显示: 中英文切换功能,其它语言可定制。
输出频率 | 0.1Hz、0.05Hz、0.02Hz |
带载能力 | 参见下表 |
测量精度 | 3% |
电压正,负峰值误差 | ≤3% |
电压波形失真度 | ≤5% |
使用条件 | 温度:-10℃~+40℃ |
湿度:≤85%RH | |
语言种类 | 中英文显示,其它语言可定制。 |
工作电源 |
频率50Hz,电压220V±5%。若使用便携式发电机供电,发电机要求:频率50Hz,电压220V±5%,发电机功率应参照下表, 并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉),以便稳定发电机的运转速度。否则仪器将不能正常 工作。 |
0.1Hz耐压设备类型 | 高压控制方式 | 高压波形 | 节能 | 噪音 | 机械寿命 | 电寿命 |
机械式 | 高压机械开关切换极性 | 方波 | 不节能:将多余的能量用大功率电阻消耗 | 高 | 短 | 短 |
电子式 | 高压电子开关切换极性 | 正弦波 | 节能:将多余的电能回馈电网 | 轻微 | 无 | 长 |
比较内容 | 工频耐压 | 变频耐压 | 0.1Hz耐压 | 直流耐压 |
等效性 | 好 | 好 | 好 | 一般 |
绝缘破坏性 | 小 | 小 | 小 | 较大 |
操作安全性 | 较低 | 较低 | 高 | 较低 |
试验接线 | 复杂 | 复杂 | 简单 | 简单 |
设备体积 | 最大 | 较大 | 小 | 小 |
型号 | 额定电压 | 带载能力 | 电源保险管 | 发电机功率 | 产品结构、重量 |
30/1.1 | 30kV(峰值) | 0.1Hz,≤1.1μF | 10A | >3kW | 控制器:4kg,升压器:25kg |
0.05Hz,≤2.2μF | |||||
0.02Hz,≤5.5μF | |||||
40/0.8 | 40kV(峰值) | 0.1Hz,≤0.8μF | 15A | >4kW | 控制器:4kg,升压器:25kg |
0.05Hz,≤1.6μF | |||||
0.02Hz,≤4μF | |||||
50/0.7 | 50kV(峰值) | 0.1Hz,≤0.7μF | 20A | >5kW | 控制器:4kg,升压器:35kg |
0.05Hz,≤1.4μF | |||||
0.02Hz,≤3.5μF | |||||
60/0.6 | 60kV(峰值) | 0.1Hz,≤0.6μF | 25A | >6kW | 控制器:4kg,升压器:45kg |
0.05Hz,≤1.2μF | |||||
0.02Hz,≤3μF | |||||
80/0.5 | 80kV(峰值) | 0.1Hz,≤0.5μF | 30A | >8kW | 控制器:4kg,升压器:50kg |
0.05Hz,≤1.0μF | |||||
0.02Hz,≤2.5μF | |||||
90/0.4 | 90kV(峰值) | 0.1Hz,≤0.4μF | 30A | >9kW | 控制器:4kg,升压器:55kg |
0.05Hz,≤.0.8μF | |||||
0.02Hz,≤2.0μF |
