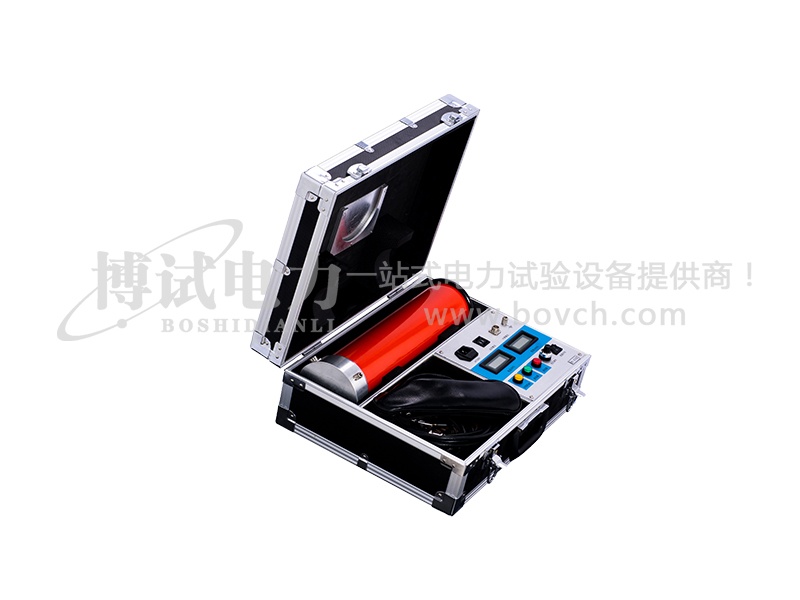

产品介绍Product Introduction
一体式直流高压发生器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合最新科技、选用最新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。
产品特点Product Parameters
1、输出电压稳定:采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高;主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单;电压分辨率0.1kV,电流分辨率1uA。
2、保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。

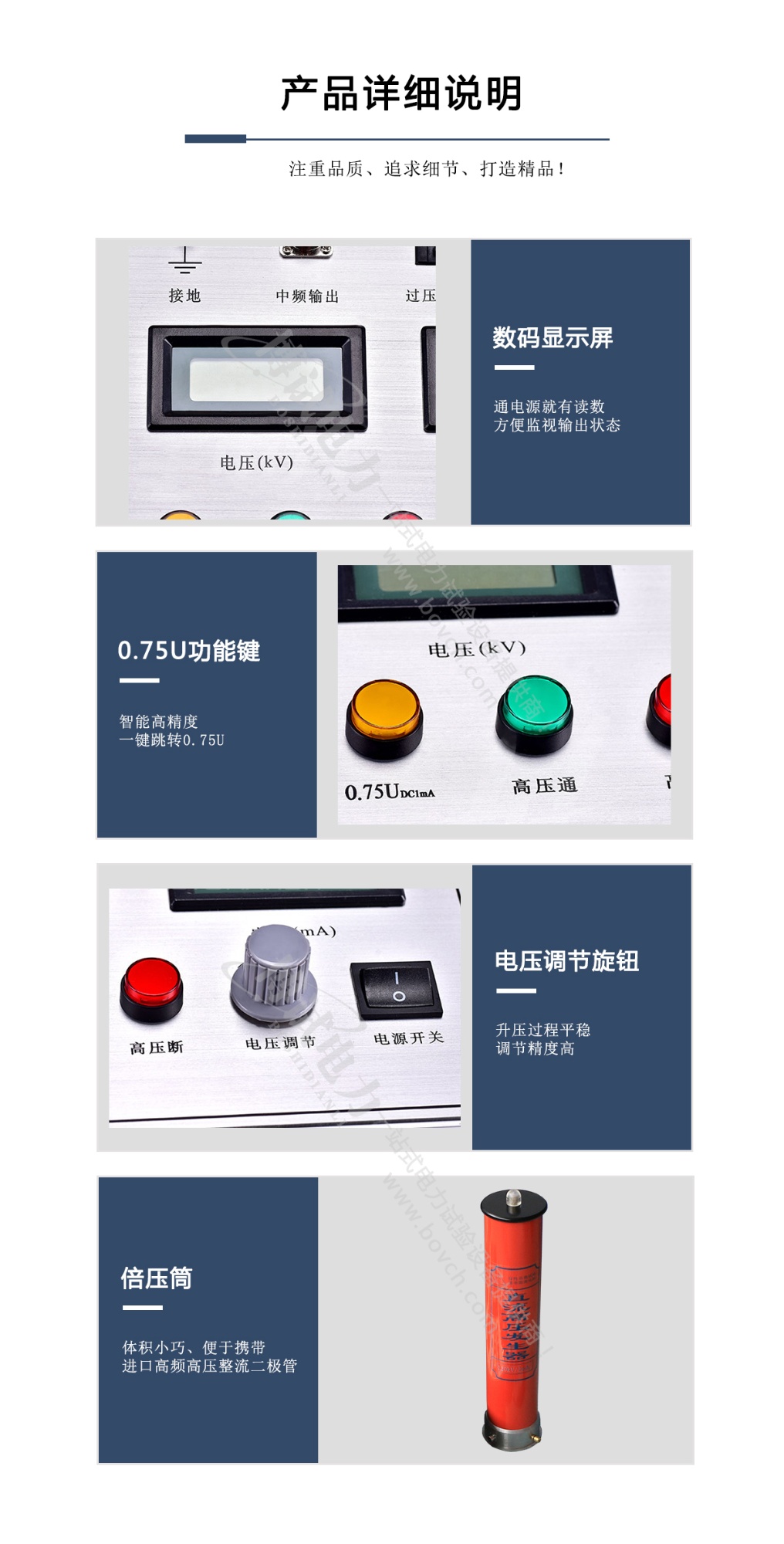

3、0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。
4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

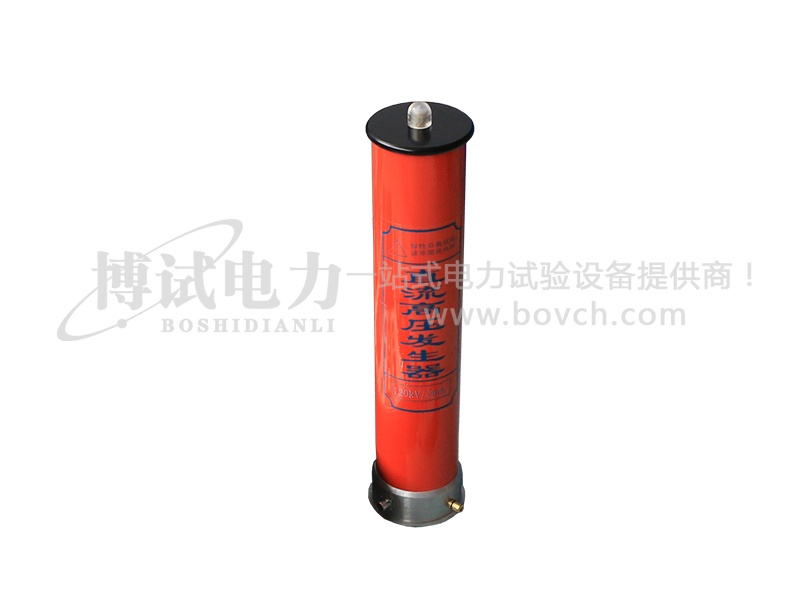

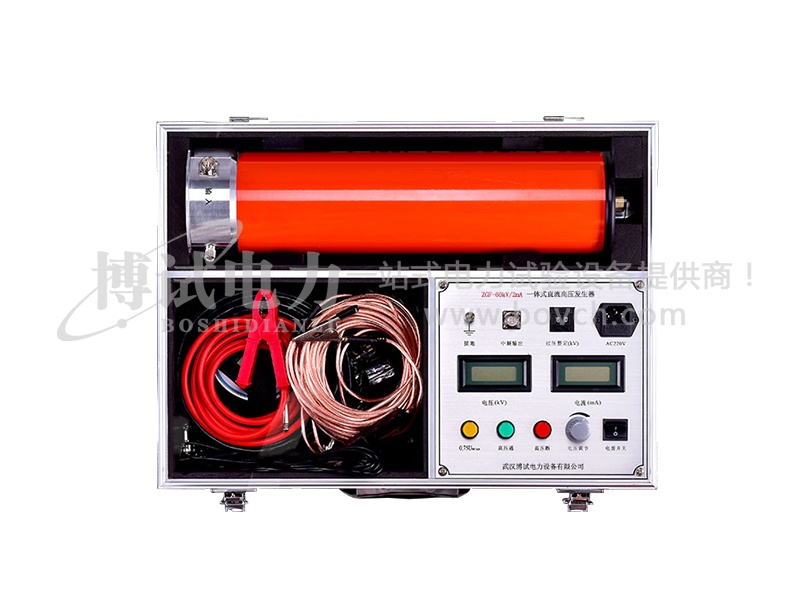

6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。
7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。
8、操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。
产品参数Product Characteristics
规格 |
60/2 |
60/3 |
60/5 |
120/2 |
120/3 |
120/5 |
额定电压(kV) |
60 |
60 |
60 |
120 |
120 |
120 |
额定电流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
额定功率(W) |
120 |
180 |
300 |
240 |
360 |
600 |
整机质量(kg) |
9 |
10 |
整机体积(mm3) |
465*390*190 |
565*390*190 |
倍压筒高度(mm) |
440 |
535 |
输出电压精度 |
±(1.0%读数±2个字) |
输出电流精度 |
±(1.0%读数±2个字) |
纹波系数 |
≤0.5% |
工作方式 |
间断使用,额定负载30分钟 |
过载能力 |
空载电压可超出额定电压10%使用10分钟 |
最大充电电流为1.25倍额定电流 |
电源:AC220V±10% 50Hz |
工作环境 |
温度:-10-40℃ |
相对湿度:室温为25℃时不大于85%(无凝露) |
海拔高度:1500米以下 |
选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验
避雷器额定电压 kV |
10 |
35 |
66 |
110 |
220 |
直流参考电压 kV |
28 |
90 |
135 |
168 |
314 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 120 / 2 |
ZGF - 200 / 2 |
ZGF - 200 / 2 |
ZGF - 400 / 3 |
选型参考 – 根据变电站电压等级选择
变电站电压等级 kV |
10 |
35 |
66 |
110 |
220 |
330 |
最高试验电压 kV |
47 |
105 |
135 |
192 |
305 |
大于400 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 120 / 2 |
ZGF - 200 / 2 |
ZGF - 200 / 2 |
ZGF - 400 / 3 |
ZGF - 800 / 10 |
选型参考 – 根据承修承试资质级别选择
承修承试级别 |
5 级 |
4 级 |
3 级 |
2 级 |
1 级 |
最高试验电压 kV |
28 |
90 |
168 |
305 |
大于400 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 120 / 2 |
ZGF - 200 / 2 |
ZGF - 400 / 3 |
ZGF - 800 / 10 |
选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
直流试验电压 kV |
17 |
30 |
40 |
47 |
105 |
130 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 120 / 3 |
ZGF - 200 / 5 |
选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
直流试验电压 kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 120 / 5 |
ZGF - 120 / 5 |
ZGF - 200 / 5 |
ZGF - 200 / 10 |
ZGF - 400 / 5 |
选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
直流试验电压 kV |
175 |
275 |
475 |
585 |
775 |
设备选型 kV / mA |
ZGF - 200 / 3 |
ZGF - 300 / 3 |
ZGF - 500 / 5 |
ZGF - 600 / 5 |
ZGF - 800 / 10 |
