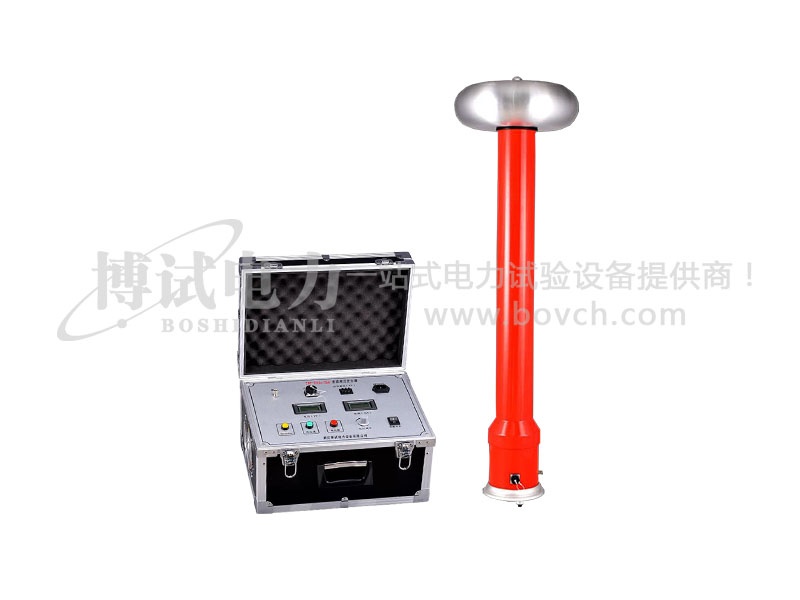

产品介绍Product Introduction
ZGF系列直流高压发生器采用了高频倍压电路,应用了先进的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
产品特点Product Parameters
1、纹波系数小、电压输出稳定可靠、无噪音、可靠性好。
2、过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观。
3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态。
4、具有0.75倍电压换算,方便测试氧化锌避雷器。
5、产品结构紧凑、体积小、携带方便。
产品参数Product Characteristics
规格参数 |
200/2 |
200/3 |
200/5 |
300/2 |
300/3 |
300/5 |
额定电压(kV) |
200 |
200 |
200 |
300 |
300 |
300 |
额定电流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
额定功率(W) |
400 |
600 |
1000 |
600 |
900 |
1500 |
控制箱质量(kg) |
5.5 |
6.0 |
6.5 |
6.5 |
6.5 |
7.5 |
倍压筒质量(kg) |
8.7 |
9 |
9 |
11 |
11 |
11.5 |
倍压筒高度(mm) |
970 |
970 |
970 |
1250 |
1250 |
1250 |
电压精度 |
±(1.0%读数+2 个字) |
电流精度 |
±(1.0%读数+2 个字) |
纹波系数 |
≤0.5% |
电压稳定度 |
电源电压变化±10%时≤1% |
过载能力 |
空载电压可超出额定电压 10%使用 10 分钟 |
最大充电电流为 1.25 倍额定电流 |
电源 |
单相交流 50Hz 220V±10% |
工作方式 |
间断使用:额定负载 30 分钟 |
1.1 倍额定电压使用:10 分钟 |
工作环境 |
温度:-10℃~+40℃ |
相对湿度:室温为 25℃时不大于 85%(无凝露) |
海拔高度:1500 米以下 |
带电容负荷能力 |
被试品电容量无限制 |
可用 1.5 倍的额定电流充电 |

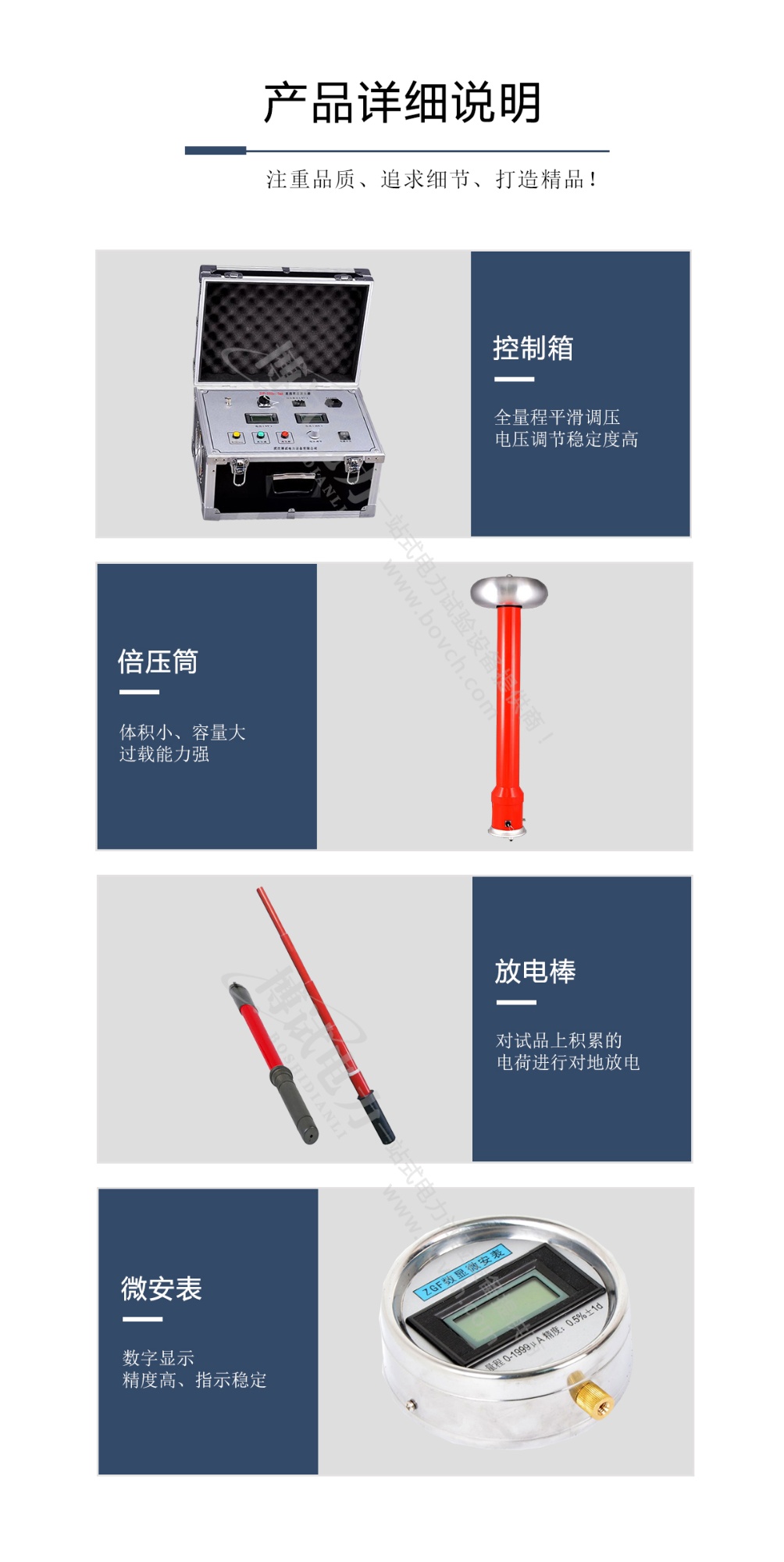

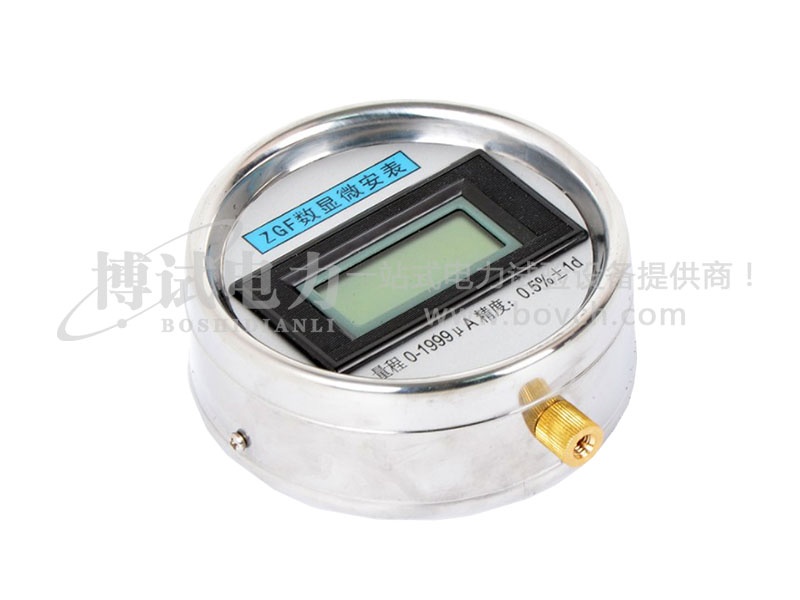

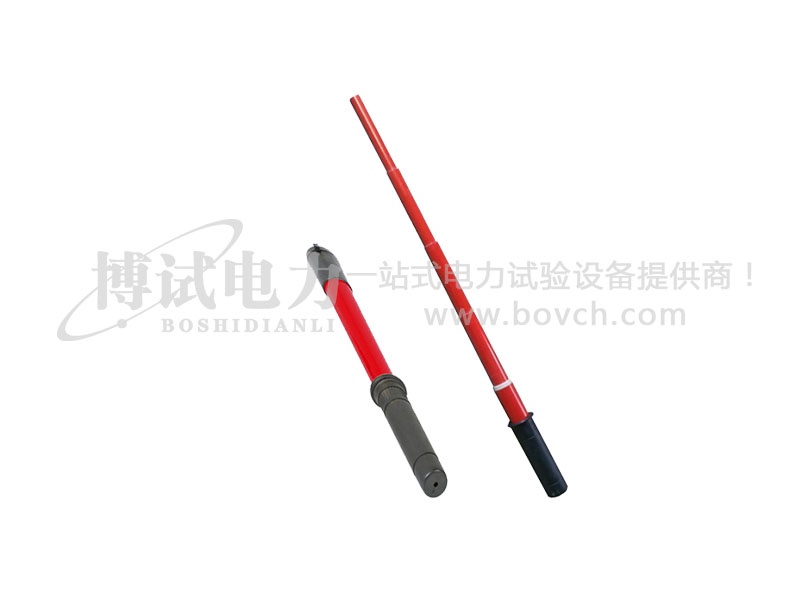

结构特点 |

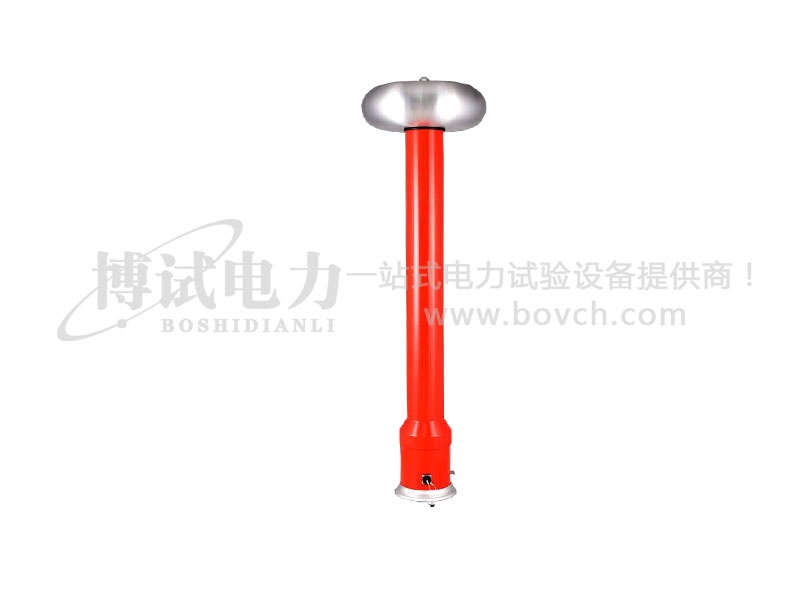

电气绝缘倍压筒 |
空气绝缘、无泄漏之虑 |

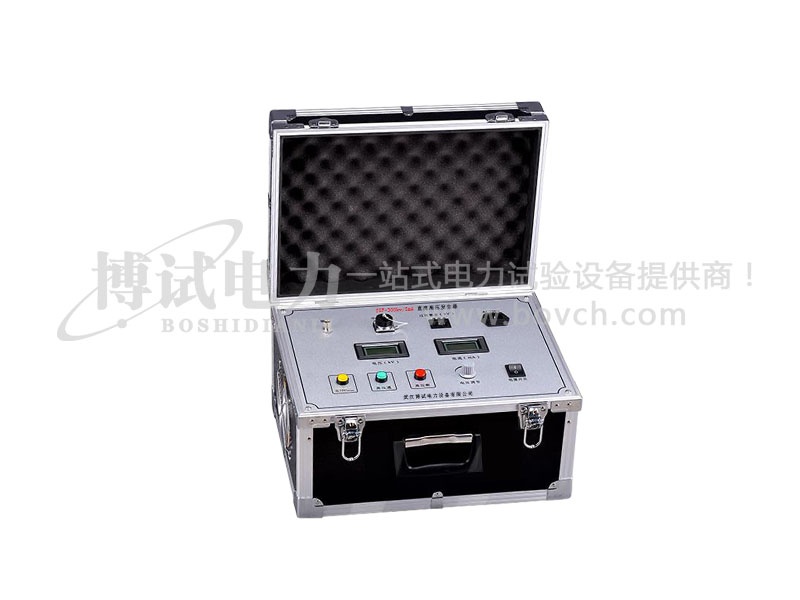

操作箱特点 |
高精度 0.75UDC1mA单触按钮(精度≤1.0%),适合氧化锌避雷器试验 |
过压保护采用数字拨码开关,一目了然 |
便携式机箱,现场更方便 |
选型参考 – 氧化锌避雷器直流参考电压和泄漏电流试验
避雷器额定电压 kV |
10 |
35 |
66 |
110 |
220 |
直流参考电压 kV |
28 |
90 |
135 |
168 |
314 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 120 / 2 |
ZGF - 200 / 2 |
ZGF - 200 / 2 |
ZGF - 400 / 3 |
选型参考 – 根据变电站电压等级选择
变电站电压等级 kV |
10 |
35 |
66 |
110 |
220 |
330 |
最高试验电压 kV |
47 |
105 |
135 |
192 |
305 |
大于400 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 120 / 2 |
ZGF - 200 / 2 |
ZGF - 200 / 2 |
ZGF - 400 / 3 |
ZGF - 800 / 10 |
选型参考 – 根据承修承试资质级别选择
承修承试级别 |
5 级 |
4 级 |
3 级 |
2 级 |
1 级 |
最高试验电压 kV |
28 |
90 |
168 |
305 |
大于400 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 120 / 2 |
ZGF - 200 / 2 |
ZGF - 400 / 3 |
ZGF - 800 / 10 |
选型参考 – 纸绝缘电缆直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
直流试验电压 kV |
17 |
30 |
40 |
47 |
105 |
130 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 120 / 3 |
ZGF - 200 / 5 |
选型参考 – 橡塑绝缘电缆直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
直流试验电压 kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
设备选型 kV / mA |
ZGF - 60 / 2 |
ZGF - 60 / 2 |
ZGF - 120 / 5 |
ZGF - 120 / 5 |
ZGF - 200 / 5 |
ZGF - 200 / 10 |
ZGF - 400 / 5 |
选型参考 – 自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
直流试验电压 kV |
175 |
275 |
475 |
585 |
775 |
设备选型 kV / mA |
ZGF - 200 / 3 |
ZGF - 300 / 3 |
ZGF - 500 / 5 |
ZGF - 600 / 5 |
ZGF - 800 / 10 |
