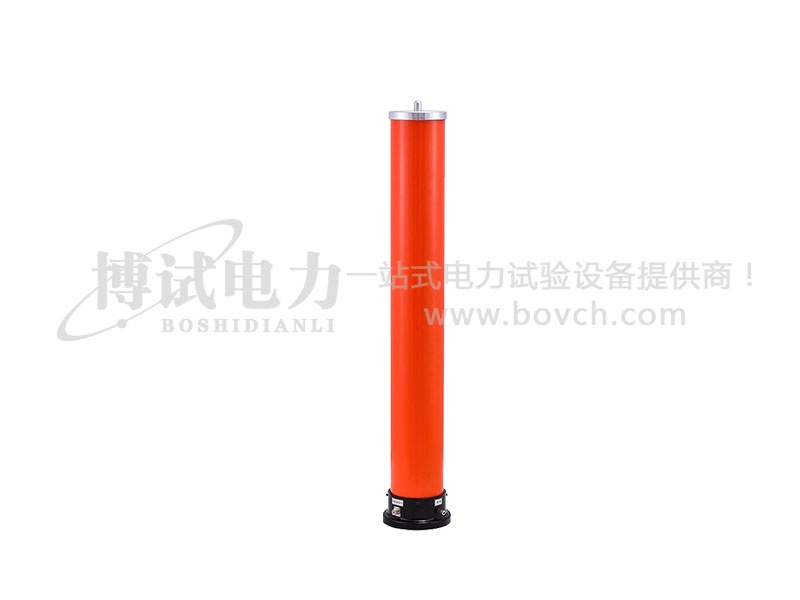

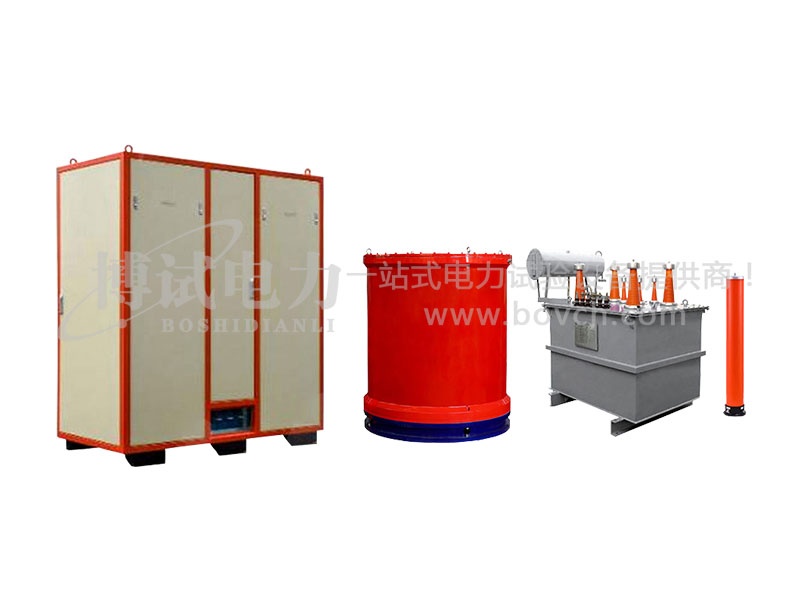

无局放变频串联谐振耐压装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。由无局放变频电源、无局放激磁变压器、无局放电抗器和无局放耦电电容分压器组成。具有过流,过压,过零,欠压、闪落等完善保护功能。被试品的电容与电抗器构成串联谐振连接方式。分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号。调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。
1、高保真线性功放原理保证试验系统的局部放电量小于5pc
2、数字、模拟控制箱双回路控制、传输。
3、试验过程可实时状态自检及显示
4、无局放串联谐振阻抗低,过压过流闪络保护等功能齐全,可靠性高、对现场电源要求低。
5、使用光纤通讯和采样,彻底隔离高压及低压控制回路。
6、电源采用220V单相电源或380V单电源,方便现场取电。
7、试验过程可实时状态自检及显示、符合国标要求有监测峰值功能,可实时监测高压试验波形。
8、特殊散热系统能保证设备有效连续工作3小时以上且温升小于45k
9、可记录并绘制高压U/T、I/T 试验曲线
10、外壳采用环氧树脂浇注,玻璃丝缠绕的无晕高压绝缘外筒、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。
环境温度 | -10℃~+50℃ |
最大日温差 | <25K |
相对湿度 | ≤90%,无凝露 |
太阳辐射强度 | 0.1W/cm2 |
海拔高度 | ≤1000m |
使用地点 | 户外/户内 |
无火灾及爆炸危险 | |
不含有腐蚀金属和绝缘的气体存在 | |
有一可靠接地点 | |
安装放置地点平坦,电抗器安装倾斜度不大于5° |
额定容量 | 450kW |
输入工作电源 | 三相380V±10%,50Hz |
输出电压不稳定度 | ≤ 1.0% |
额定输出电流 | 1285.7A |
输出电压波形 | 标准正弦波 |
波形畸变率 | ≤1.0% |
试验频率范围 | 30~300Hz |
输出频率分辨率 | 0.1Hz |
输出频率不稳定度 | ≤0.05% |
绝缘水平 | 输入、输出端子对地≥2kV/AC/1min |
冷却方式 | 强迫风冷 |
噪声 | ≤80dB |
序号 | 额定功率 | 工作电源 | 输出电压 | 备注说明 |
1 | 5kW | 380V | 0-350V | 小容量、便携式、铝型材机箱、本控方式 |
2 | 10kW | 380V | 0-350V | |
3 | 15kW | 380V | 0-350V | |
4 | 50kW | 380V | 0-350V | 中容量、吊装式、铁壳立柜、远控方式 |
5 | 100kW | 380V | 0-350V | |
6 | 150kW | 380V | 0-350V | |
7 | 200kW | 380V | 0-350V | 中容量、吊装式、铁壳立柜、远控方式 |
8 | 250kW | 380V | 0-350V | |
9 | 300kW | 380V | 0-350V | |
10 | 350kW | 380V | 0-350V | 特大容量、吊装式、铁壳立柜、远控方式 |
11 | 400kW | 380V | 0-350V | |
12 | 450kW | 380V | 0-350V |
序号 | 设备名称 | 主要部件名称型号及数量 | 主要技术参数 | 适用范围 |
1 | 150kW无局放变频谐振试验系统 |

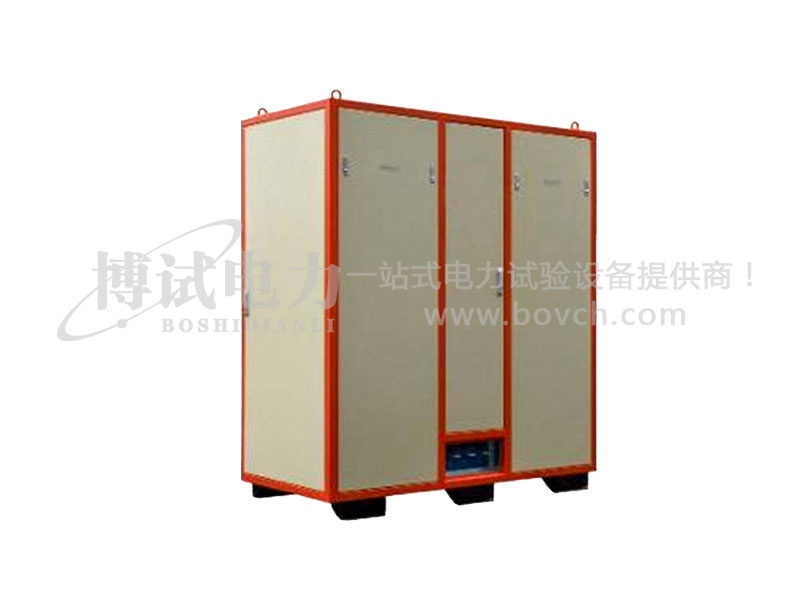

无局放变频控制电源
150kW 1台 |
电源功率:150kW | 110kV/120MVA及以下主变的感应耐压及局放试验 |
局 放 量:≤10PC | ||||
输入电源:三相 380V | ||||
输出电压:单相 0~350V | ||||
输出频率:30~300Hz | ||||
2 |

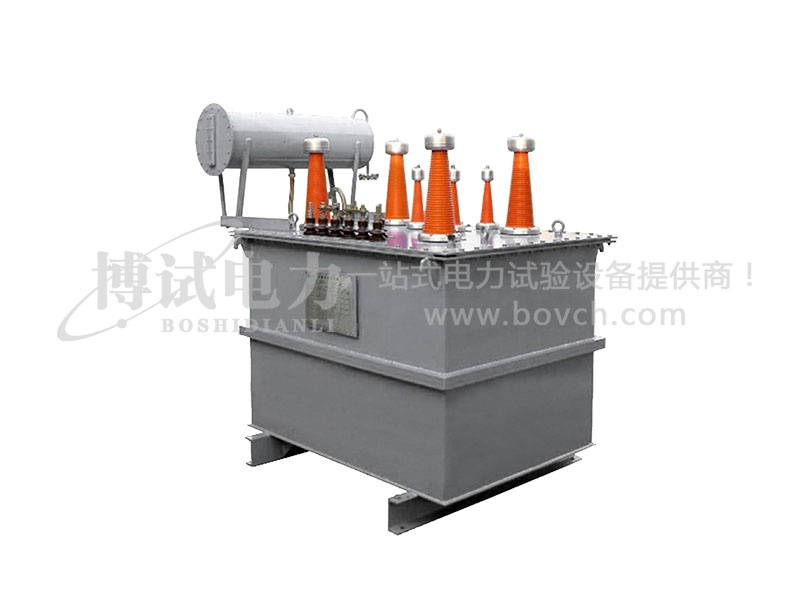

无局放励磁变压器
150kVA 1台 |
额定容量:150kVA | ||
局 放 量:≤10PC | ||||
输入电压:350V | ||||
输出电压:10kV*2 | ||||
3 |

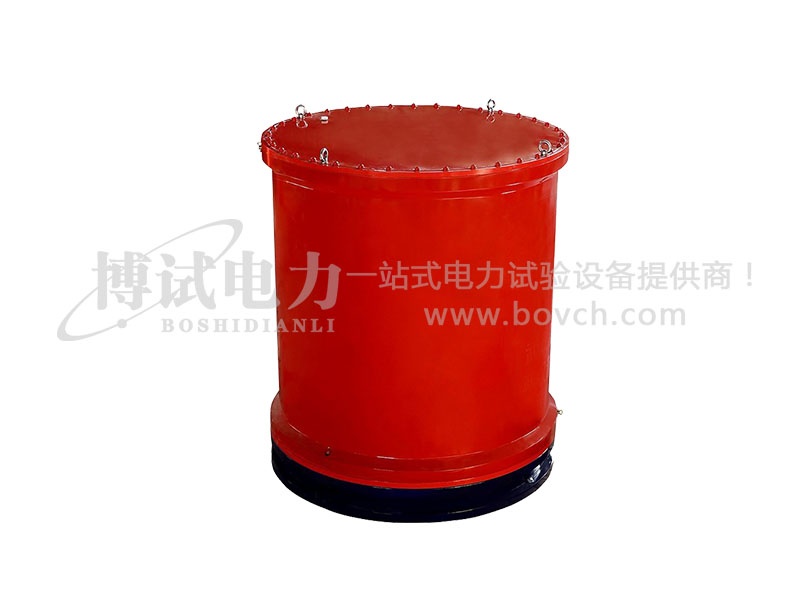

无局放补偿电抗器
20kV/10A 2台 |
额定电压:20kV | ||
额定电流:10A | ||||
工作频率:50~150Hz | ||||
局 放 量:≤10PC | ||||
4 |
无晕交流分压器
100kV/0.5nF 1台 |
额定电压:100kV | ||
局 放 量:≤10PC | ||||
测量精度:1.0级 | ||||
频率范围:30~300Hz | ||||
5 | 系统附件 | 防晕套管、电源线、连接线等标准配置 | ||
6 | 局部放电测试仪 1台 | 数字式 两通道 |
序号 | 设备名称 | 主要部件名称型号及数量 | 主要技术参数 | 适用范围 |
1 | 300kW无局放变频谐振试验系统 |
无局放变频控制电源
300kW 1台 |
电源功率:300kW | 220kV/240MVA及以上主变的感应耐压及局放试验 |
局放量:≤10PC | ||||
输入电源:三相 380V | ||||
输出频率:30~300Hz | ||||
输出电压:单相 0~350V | ||||
2 |
无局放励磁变压器
300kVA 1台 |
额定容量:300kVA | ||
局放量:≤10PC | ||||
输入电压:350V | ||||
输出电压:35kV*2 | ||||
3 |
无局放补偿电抗器
40kV/20A 2台 |
额定电压:40kV | ||
额定电流:20A | ||||
工作频率:50~150Hz | ||||
局放量:≤10PC | ||||
4 |
无晕交流分压器
100kV/0.5nF 1台 |
额定电压:100kV | ||
局放量:≤10PC | ||||
测量精度:1.0级 | ||||
频率范围:30~300Hz | ||||
5 | 系统附件 | 防晕套管、电源线、连接线等 | ||
6 | 局部放电测试仪 1台 | 数字式 两通道 |
