产品介绍Product Introduction

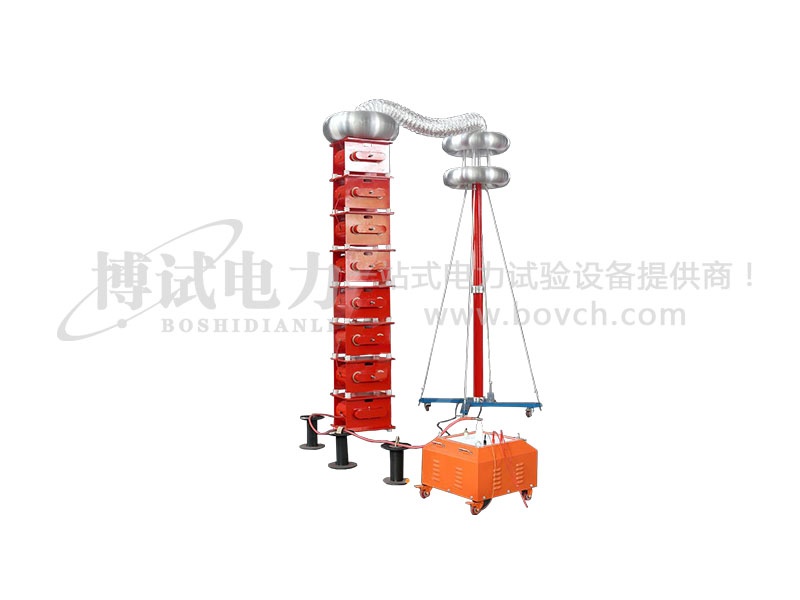

电容式电压互感器(CVT)在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,串联谐振升压装置是国内最先用于现场校验的可调式谐振装置,已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

产品特点Product Parameters

1、由于谐振无功全补偿,电源和设备的功率仅为被试品所需容量的1/10以下(1/Q>10),同容量的体积小,重量轻,装置输出容量大而所需配置的电源容量小,价廉,使用操作便捷而安全。
2、串联谐振实际是个电流滤波回路,使通过被试品的电流基本是基波电流,输出电压的波形畸变率(THD)极小,优于现有所有类型的交流耐压设备。
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。
4、闪络后立即自动熄弧,熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程,既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

产品参数Product Characteristics

额定容量 80kVA
额定电压 160kV

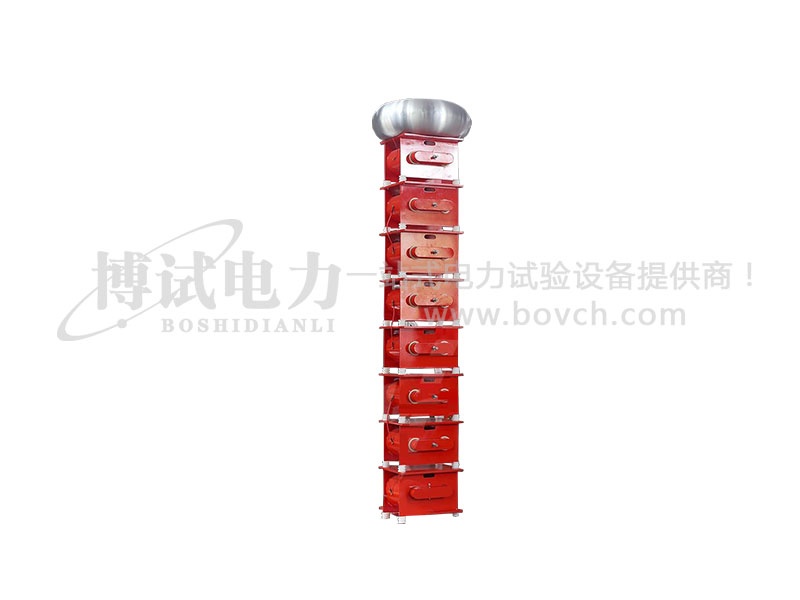

可调电感量范围 65~130H
额定频率 50Hz
额定电流 0.5A
可调间隙范围 0~300mm
