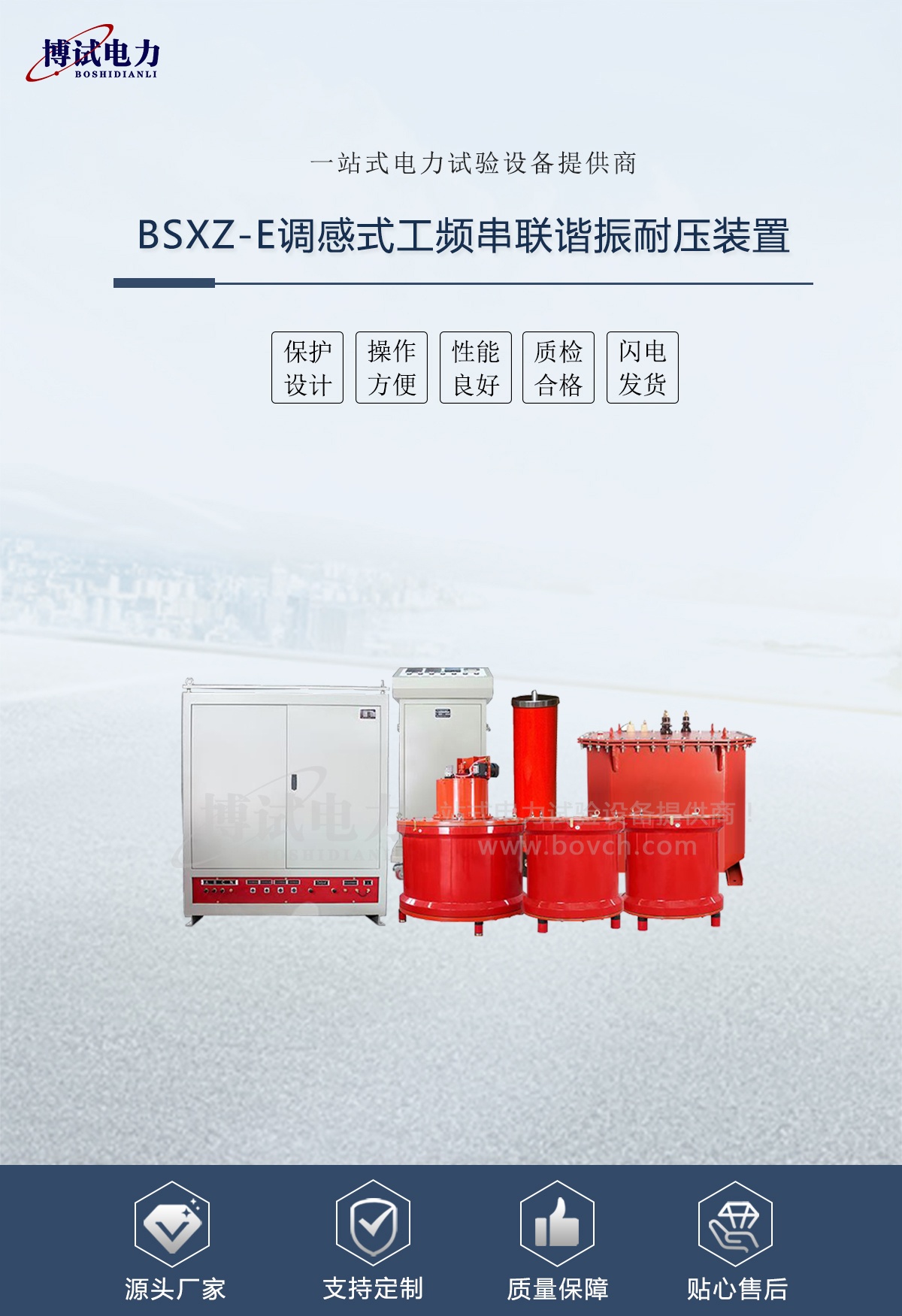

产品介绍Product Introduction

随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW，这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便，工频耐压测试仪，无论从试验电源容量、设备重量、试验波形及投资等方面都具有优势，工频耐压测试仪主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

产品特点Product Parameters

1、具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。

1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)，同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全。
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备。
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

产品参数Product Characteristics

额定输出电压 0～60kV(AC有效值)及以下
输出频率 50Hz
谐振电压波形 纯正弦波，波形畸变率≤1%
工作制 满功率连续工作时间1min
品质因素 10～40
最大试验容量 3000kVA及其以下
工作电源 380V±15%、工频50Hz

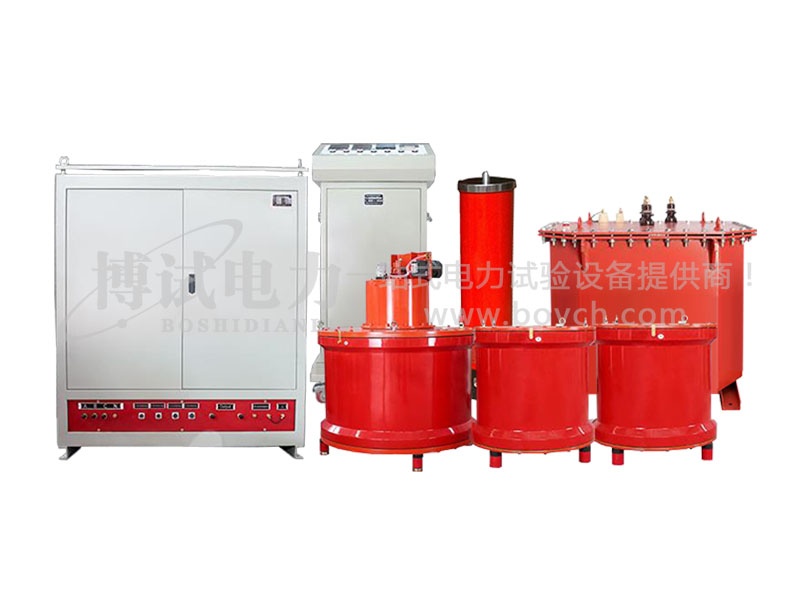

系列产品配置(适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验，试验频率：50Hz))

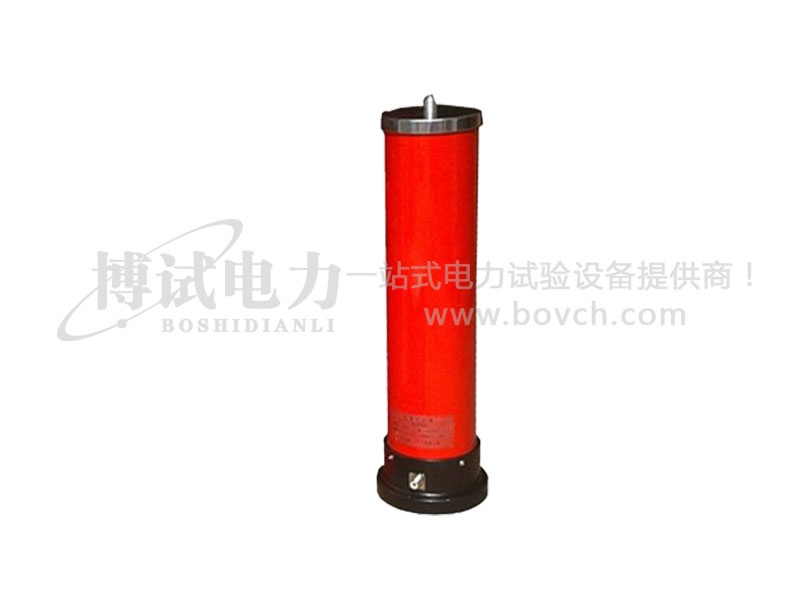

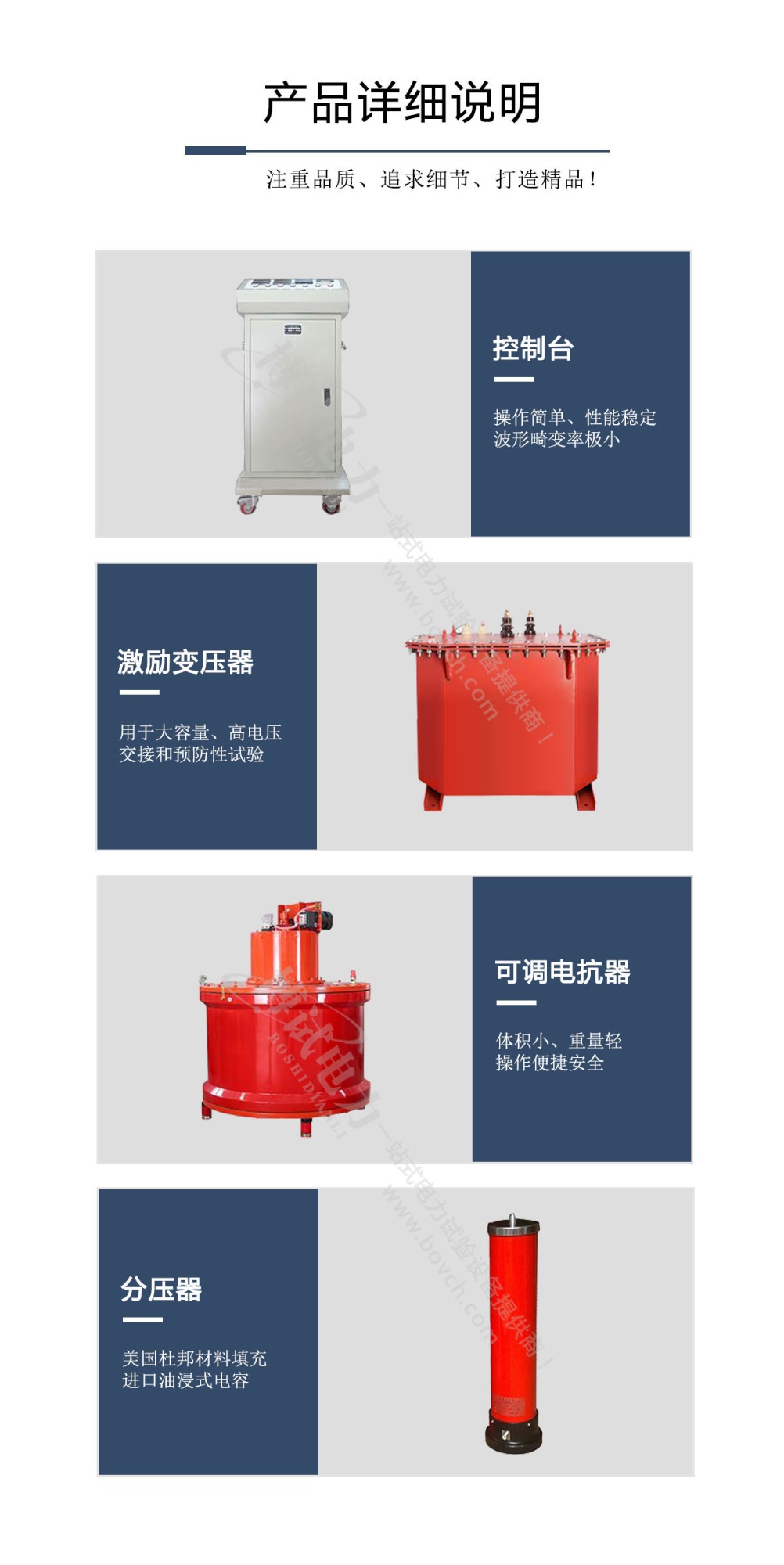

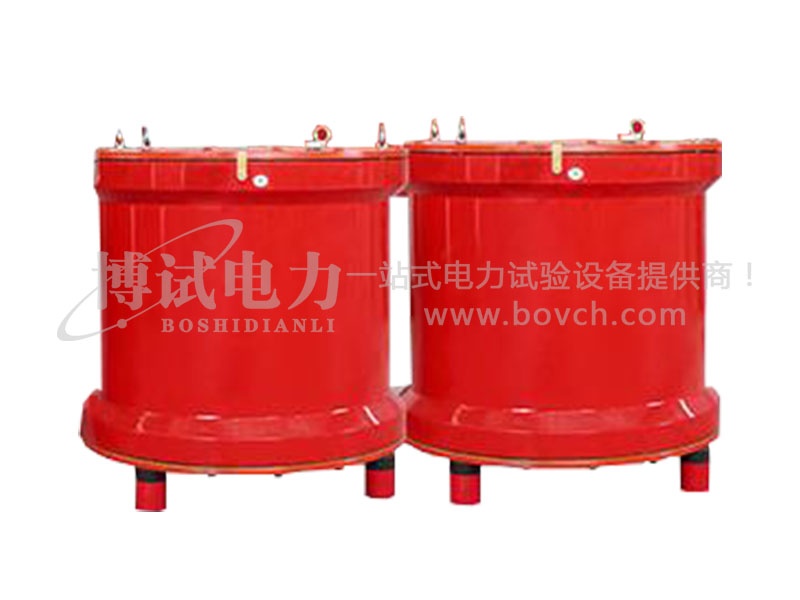

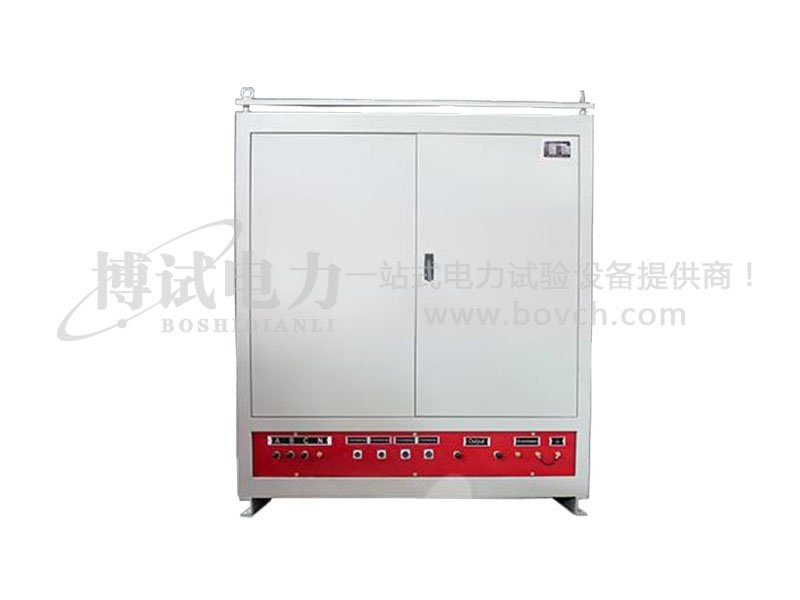

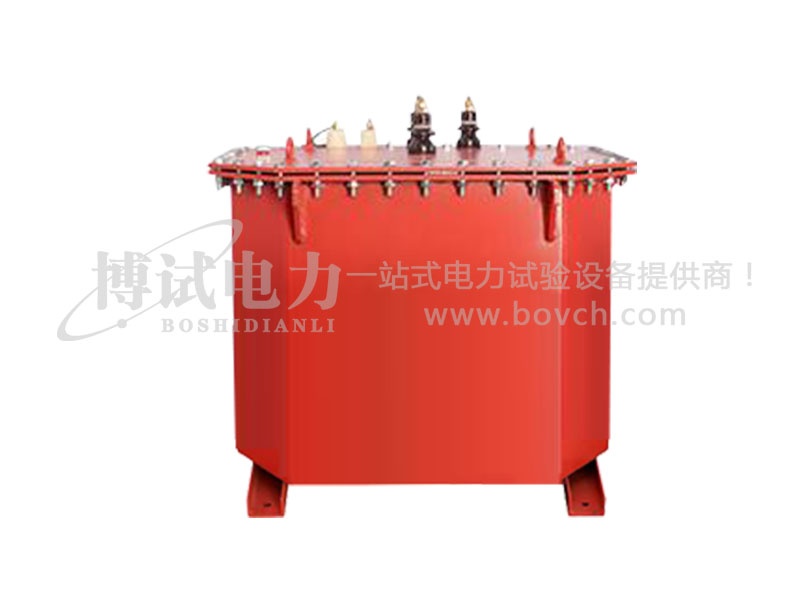

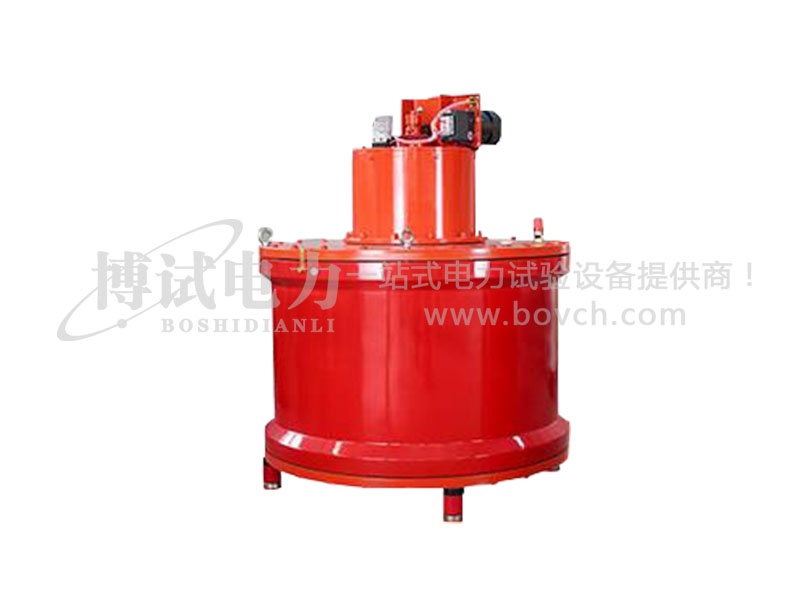

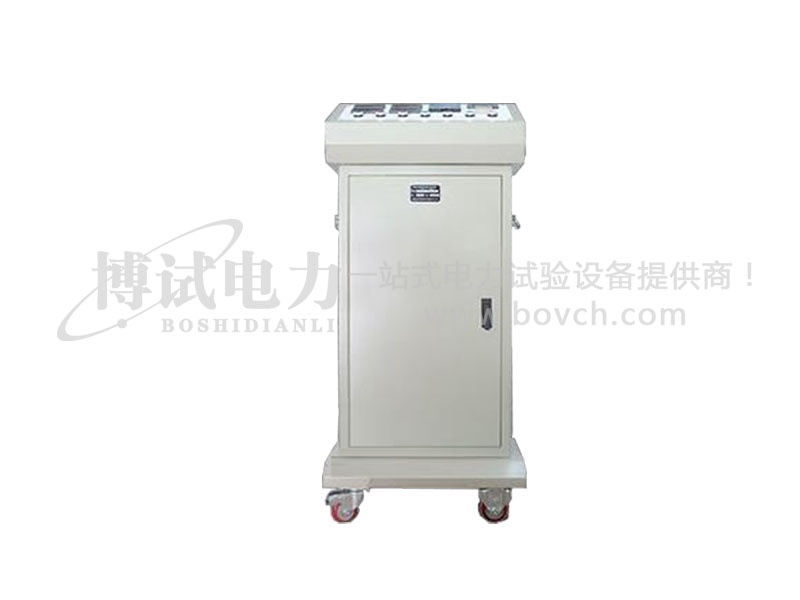

产品型号 控制台 调压器 电抗器(干式) 励磁变(干式) 分压器 适用范围
BSXZ-200kVA/25kV 30kW 30kVA(电动) 200kVA/25kV 可调一台 30kVA 干式 30kV 水力发电机。0.4～1.0μF。(10kV/40MW)
BSXZ-300kVA/50kV 60kW 60kVA(电动) 300kVA/50kV 可调一台 60kVA 油浸式 50kV 火力发电机。0.27～0.33μF。(20kV/300MW)
BSXZ-600kVA/50kV 60kW 60kVA(电动)
200kVA/50kV 可调一台
400kVA/50kV 可调一台
 60kVA 油浸式 50kV 火力发电机。0.113～0.45μF。(20kV/600MW)
BSXZ-1200kVA/50kV 120kW 120kVA(感应)
200kVA/50kV 固定两台
800kVA/50kV 可调一台
 120kVA 油浸式 50kV 水力发电机。0.6～1.8μF。(20kV/250MW)
BSXZ-2750kVA/55kV 300kW 300kVA(感应)
750kVA/55kV 固定两台
1250kVA/55kV 可调一台
 120kVA 油浸式 60kV 水力发电机。1.6～3.3μF。(20kV/770MW)

注：可根据试品对象参数定制解决方案

电力系统常用水力发电机的电容量参考表

水力发电机 额定容量(WM) 额定电压(kV) 相电容(μF)
72.5～85 10.5 0.694
125～150 / 1.8～1.9
300 15.75 1.7～2.5
400 18.0 2～2.5
600 / 2.1～2.5
